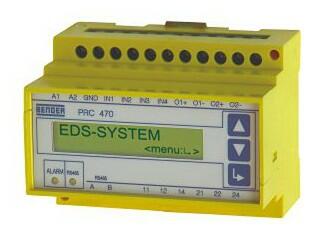

PRC470 - Centrálna riadiaca a signalizačná jednotka
Centrálna jednotka pre EDS a RCMS monitorovacie systémy
Centrálna riadiaca a zobrazovacia jednotka v monitorovacích a lokalizačných systémoch EDS a RCMS.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.
Nahradené produktmi
Varianty: 2
MK2430Univerzálny kontrolný a signalizačný panelUniverzálny kontrolný a signalizačný panel na optickú a akustickú signalizáciu chybových hlásení EDS, RCMS a MEDICS systémov firmy BENDER.
Skladom v GHVDetail produktu
Popis produktu
- Podsvietený LC displej 2 × 16 znakov umožňuje konkrétnu indikáciu poruchy
- LED indikácia poruchy
- LED indikácia aktivity RS485
- Spínacie relé s dvomi kontaktmi
- Nastavenie parametrov systému pomocou tlačítok na čelnom paneli
- Test pripojenia všetkých prístrojov v systéme
Rozšírené informácie
Popis a použití
Přístroj PRC470 slouží jako centrální řídící a zobrazovací jednotka v monitorovacích a lokalizačních systémech EDS a RCMS. Možnost řízení až 30 vyhodnocovacích jednotek EDS47x nebo RCMS470 (u provedení PRC470E až 60 jednotek).
Funkce
Přístroj zajišťuje následující funkce:
- řídící (nastavení vyhodnocovacích zařízení EDS47x nebo RCMS470 a proudových transformátorů)
- vyhodnocovací (vyhodnocení informací z lokálních vyhodnocovacích zařízení)
- zobrazovací a indikační (informace o poruchách popř. jejich lokalizaci)
- výměny dat po sběrnici RS485/BMS
Schéma zapojení
- Pracovní napětí (napájení) US (pro připojení z izolované IT sítě se doporučuje použít dvě pojistky 6 A)
- Řídící vstupní signály z EDS47x (START)
- Externí RESET
- Externí TEST
- Bez funkce
- LED indikace sdruženého ALARMu
- LED indikace RS485 aktivní
- Funkční tlačítko UP
- Funkční tlačítko ENTER
- Funkční tlačítko DOWN
- Připojení BMS sběrnice
- Výstupní spínací dvoukontaktní relé sdruženého ALARMu
Údaje pro objednávku
| Typ | Napájecí napětí Us | Objednací číslo |
| PRC 470 | AC 230 V | B95012001 |
|---|---|---|
| PRC 470-21 | DC 10,5...80 V | B95012007 |
| PRC 470-13 | AC 90...132 V | B95012004 |
| PRC 470-23 | DC 77...286 V | B95012009 |
| PRC 470E | AC 230 V | B95012014 |
Rozměry pouzdra
Technické parametre
| Izolace dle IEC 60664-1: | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité rázové napětí | 4 kV |
| stupeň znečistění | 3 |
| Napájecí napětí: | |
| Pracovní napětí US | viz. údaje pro objednávku |
|---|---|
| Rozsah pracovního napětí | 0,85...1,15 % z US |
| Vlastní spotřeba max. | max. 3 VA |
| Rozhraní: | |
| Vstup/výstup | BMS/RS485 |
|---|---|
| Vstupy: | |
| Digitální vstupy | 4 |
|---|---|
| Max. napětí | DC 5 V |
| Měřicí obvody: | |
| Testovací systému EDS | trvale, 1 cyklus 5 min |
|---|---|
| Testavání systému RCMS | trvale |
| Spínací členy: | |
| 1× spínací relé | se 2 přepínacími kontakty |
|---|---|
| Pracovní režim | nastavitelný N/O nebo N/C |
| Jmenovité spínací napětí | AC 230 V |
| Zapínací schopnost | AC 5 A |
| Vypínací schopnost | AC 2 A (AC 230 V, cos φ = 0,4) DC 0,5 A (DC 110 V, L/R = 0 s) |
| Všeobecné informace: | |
| Odolnost proti pádu při provozu dle IEC 60068-2-27 | 15 g/11 ms |
|---|---|
| Odolnost proti nárazu při transportu dle IEC 60068-2-29 | 40 g/6 ms |
| Odolnost proti vibracím při provozu dle IEC 60068-2-6 | 1 g/10...150 Hz |
| Odolnost proti vibracím při transportu dle IEC 60068-2-6 | 2 g/10...150 Hz |
| Pracovní teplota | -10...+55 °C |
| Skladovací teplota | -40...+70 °C |
| Montáž na DIN lištu | jakákoliv pozice |
| Přípojení | pomocí svorkovnice |
| Průměr připojovacího vodiče | 0,75...2 mm2 (dle typu vodiče) |
| Krytí dle EN 60529 | IP 30 (vnitřní součásti) IP 20 (konektory) |
| Hmotnost | cca. 400 g |
| Typ pouzdra | X470 |
