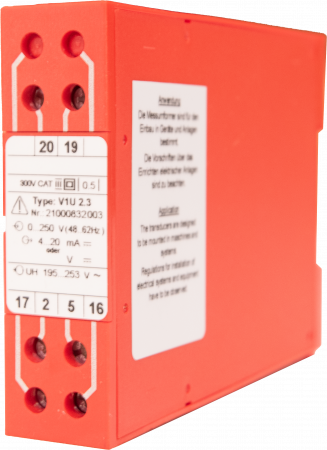

Prevodníky radu 2.3
meraciu jednu elektrickú veličinu s jedným výstupom
Dopyt na produktPorovnať
Varianty k produktu Prevodníky radu 2.3 (29)
vstup: 0 - 1 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 5 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 10 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 10 A
výstup: 0 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 1 A
výstup: 0 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 1 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: AC 115 V (98 - 126 V), 48 - 62 Hz
vstup: 0 - 1 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 22,6 - 26,4 V
vstup: 0 - 5 A
výstup: 0 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 5 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H2): AC 115 V (98 - 126 V), 48 - 62 Hz
vstup: 0 - 5 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 22,6 - 26,4 V
vstup: 0 - 5 A
výstup: 0 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 5 A
výstup: 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 0,5 A (500 mA)
výstup: 4 -20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 22,6 - 26,4 V
vstup: 0 - 5 A
výstup: 4 - 20 mA
bez zkušebního protokolu
pomocné napájení: AC 230 V (195 - 253 V), 48 - 62 Hz
Popis produktu
Prevodníky radu 2.3 slúžia na meranie jednej jednosmernej (DC) alebo striedavej (AC) elektrickej veličiny. Výstupom je vynútené jednosmerné (DC) napätie alebo prúd. Výstupný signál je možné použiť na zobrazenie napríklad na magnetoelektrických analógových prístrojoch, ako vstup do riadiaceho systému PLC alebo pre reguláciu. Prevodníky sú napájané z externého zdroja cez samostatné, galvanicky oddelené, svorky.
Vstupné veličiny
|
Typ převodníku
|
Vstupní hodnoty |
Rozsah vstupních hodnot |
|
A1U 2.3 |
sinusový AC proud |
0 - 200 µA až 0 - 10 A |
|
V1U 2.3 |
sinusové AC napětí |
0 - 60 mV až 0 - 519 V |
|
AUD 2.3 |
DC proud |
0 - 200 µA až 0 - 5 A |
|
VUD 2.3 |
DC napětí |
0 - 60mV až 0 – 300 V |
|
AUE 2.3 |
nesinusový AC proud (efektivní hodnota – True RMS) |
0 - 200 µA až 0 - 5 A |
|
VUE 2.3 |
nesinusové AC napětí (efektivní hodnota – True RMS) |
0 – 60 mV až 0 – 519 V |
Objednací kód převodníků
| typ |
A1U 2.3 |
V1U 2.3 |
AUD 2.3 |
VUD 2.3 |
AUE 2.3 |
VUE 2.3 |
TUA 2.3 |
|
|
nový kód |
IMU22 |
UMU23 | IMU26 | UMU27 | IMU24 | UMU25 | NMU33 | |
|
|
hodnota |
hodnota |
hodnota |
hodnota |
hodnota |
hodnota |
hodnota |
|
|
vstup |
1 |
200 uA |
60 mV |
200 uA |
60 mV |
200 uA |
60 mV |
20 mA |
|
2 |
20 mA |
1 V |
20 mA |
1 V |
20 mA |
1 V |
10 V |
|
|
3 |
0,5 A |
10 V |
0,5 A |
10 V |
0,5 A |
10 V |
4 - 20 mA |
|
|
4 |
1 A |
115 V |
1 A |
115 V |
1 A |
115 V |
2 - 10 V |
|
|
5 |
2 A |
230 V |
2 A |
230 V |
2 A |
230 V |
60 mV |
|
|
6 |
5 A |
400 V |
5 A |
- |
5 A |
400 V |
- |
|
|
7 |
10 A |
500 V |
- |
- |
10 A |
500 V |
- |
|
|
8 |
- |
- |
- |
- |
- |
- |
- |
|
|
A |
- |
- |
- |
- |
- |
- |
- |
|
|
B |
- |
- |
- |
- |
- |
- |
- |
|
|
9 |
dle zadání max 10 A |
dle zadání max 519 V |
dle zadání max +/- 5 A |
dle zadání max +/-300 V |
dle zadání max 5 A |
- |
- |
|
|
frekvence |
0 |
- |
- |
DC |
DC |
- |
- |
DC |
|
2 |
48 - 62 Hz |
48 - 62 Hz |
- |
- |
- |
- |
- |
|
|
6 |
- |
- |
- |
- |
DC / 40 - 1000 Hz |
DC / 40 - 1000 Hz |
- |
|
|
výstup |
1 |
0 - 20 mA |
0 - 20 mA |
0 - 20 mA |
0 - 20 mA |
0 - 20 mA |
0 - 20 mA |
0 - 20 mA |
|
2 |
4 - 20 mA |
4 - 20 mA |
4 - 20 mA |
4 - 20 mA |
4 - 20 mA |
4 - 20 mA |
4 - 20 mA |
|
|
3 |
0 - 10 V |
0 - 10 V |
0 - 10 V |
0 - 10 V |
0 - 10 V |
0 - 10 V |
0 - 10 V |
|
|
4 |
2 - 10 V |
2 - 10 V |
2 - 10 V |
2 - 10 V |
2 - 10 V |
2 - 10 V |
2 - 10 V |
|
|
pomocné napájení |
1 |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
|
2 |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
|
|
3 |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
|
|
zkušební protokol |
0 |
bez protokolu |
bez protokolu |
bez protokolu |
bez protokolu |
bez protokolu |
bez protokolu |
bez protokolu |
|
1 |
s protokolem |
s protokolem |
s protokolem |
s protokolem |
s protokolem |
s protokolem |
s protokolem |
Příklad: převodník stejnosměrného proudu 1 A AC na vynucený stejnosměrný proud 4 - 20 mA s pomocným napájením 230 V AC. Frekvence je 50 Hz a protokol o cejchování není potřeba.
Obj. číslo IMU22-42210, název A1U 2.3 13 F050 4 0.5 T1 H1
Osazení svorek
| Schéma | Svorka | Funkce |
 |
1 | IE - proudový vstup |
| 3 | IE - proudový vstup | |
| 2 | UE - napěťový vstup | |
| 5 | UE - napěťový vstup | |
| 19 | UA,IA (+) - výstup | |
| 20 | UA,IA (-) - výstup | |
| 1 | UHL1 - pomocné napájení | |
| 3 | UHN - pomocné napájení |
Schéma zapojení
Podmínky okolního prostředí
| Skupina | klimatická třída 3 dle VDE/VDI 3540, list 2 |
| Rozsah pracovní teploty | -10 až +55 °C |
| Rozsah skladovací teploty | -25 až +70 °C |
| Relativní vlhkost |
≤ 75 % ročního průměru, bez Zařízení určeno pouze |
Přesnost při jmenovitých podmínkách
| Přesnost | třída 0,5 (± 0,5 % z koncové hodnoty) |
|---|---|
| Teplotní drift | ≤ 0,02 % / K – platný pro standardní provedení a maximálně po dobu 1 roku |
| Jmenovité podmínky | |
| Vstupní napětí | UEN ± 2 % |
| Kmitočet | 45 – 62 Hz ± 1%, činitel harmonického zkreslení 0,05 |
| Teplota okolí | 23 °C ± 1 K |
| Doba náběhu | ≤ 5 min |
| Pomocné napájení | ± 2 %, 50 - 60 Hz |
Technické parametre
| Konštrukčné prevedenie púzdra | púzdro so západkou pre montáž na nosnú lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál púzdra | samozhášavý červený ABS/PC podľa UL 94 V - 0 |
| Pripojovacie svorky | skrutkové svorky |
| Prierezy pripojovacích vodičov | max. ≤ 4 mm2 |
| Stupeň krytia | IP 40 púzdro, IP 20 svorky |
| Skúšobné napätie | 2210 V všetky obvody proti púzdru 3536 V všetky obvody vzájomne |
| Pracovné napätie | 300 V (sieťové napätie fáza-nula) |
| Trieda ochrany | II |
| Kategória prepätia | CAT III |
| Stupeň znečistenia | 2 |

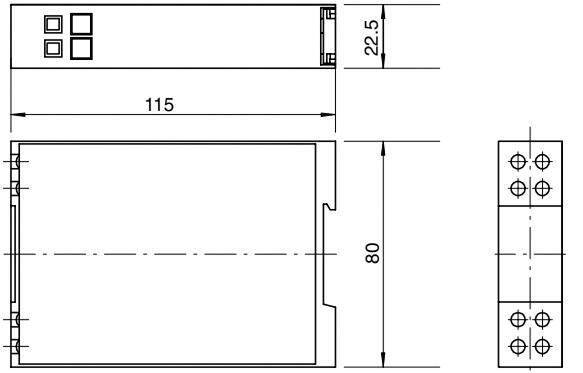

| Rozmery š × v × d | 22,5×80×115 mm |
| Hmotnosť | cca 0,16 kg |
Předpisy a normy
| Směrnice 2014/30/EU |
| Směrnice 2014/35/EU |
| Směrnice 2011/65/EU |
| DIN EN 60 529 |
| DIN EN 60 688 |
| DIN EN 60 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| DIN EN 61 000-4-3 |
Funkční schéma
