Profilové medené prípojnice

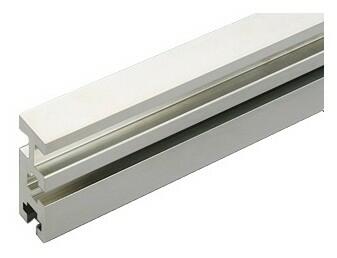

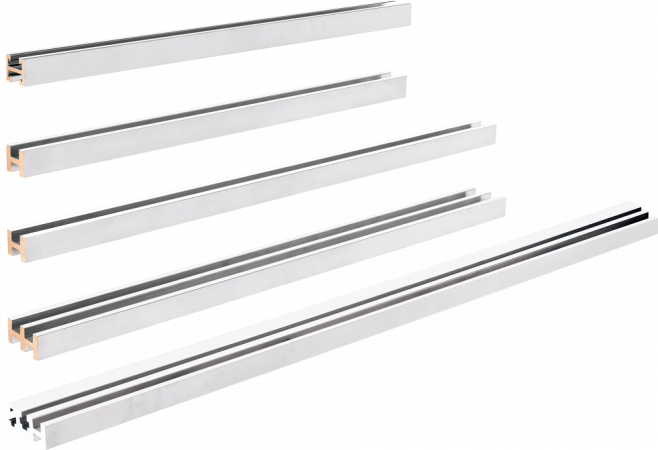

Špecialne profilové prípojnice v tvare H, HH a TCC, medené alebo pocínované.
Dopyt na produktPorovnať
Varianty k produktu Profilové medené prípojnice (11)
Popis produktu

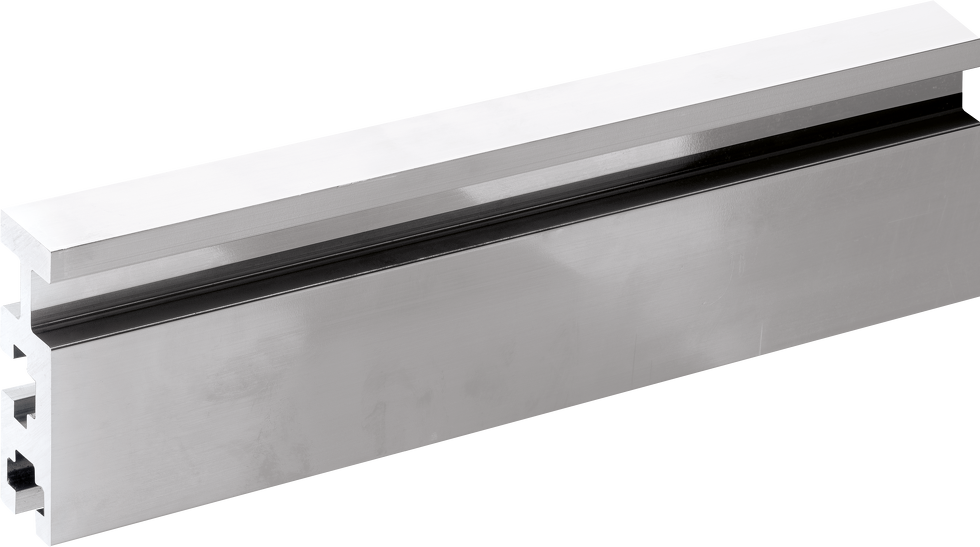

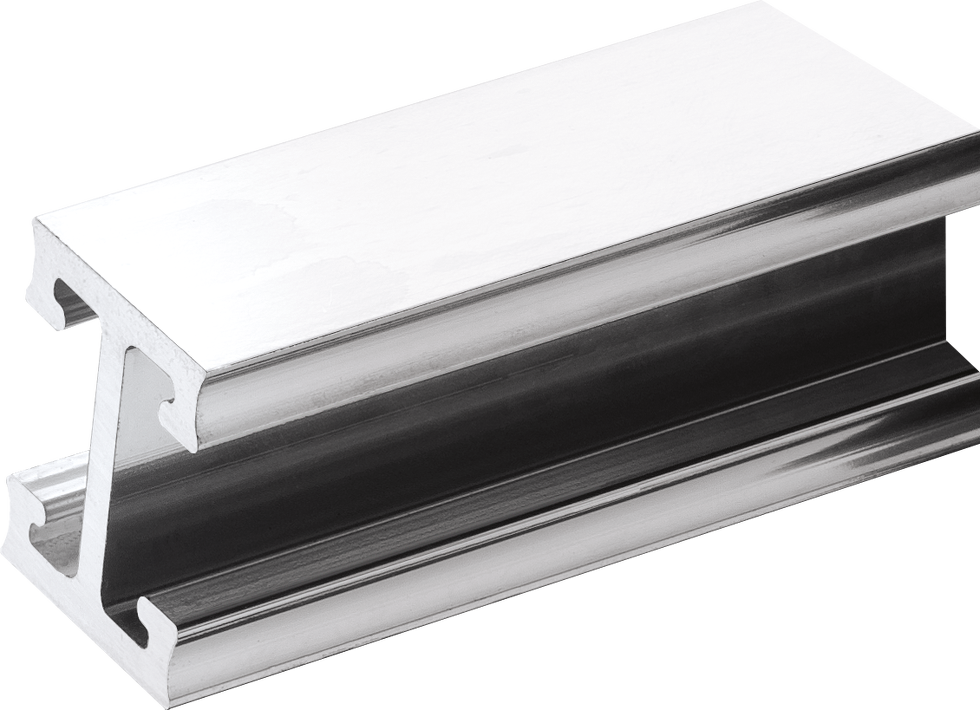

- Typy profilových prípojníc:

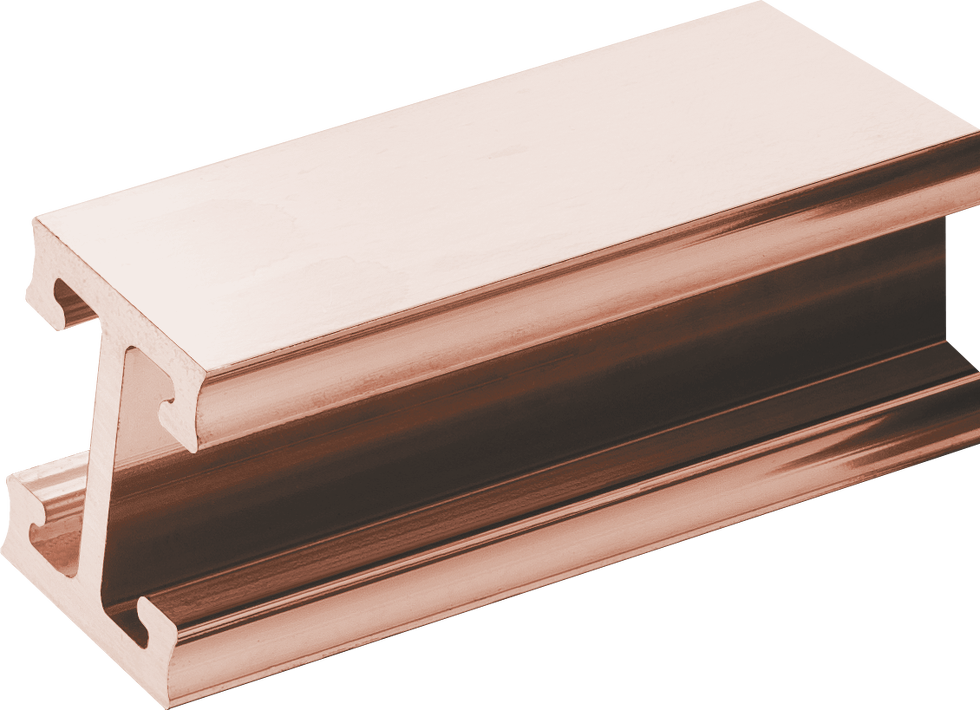

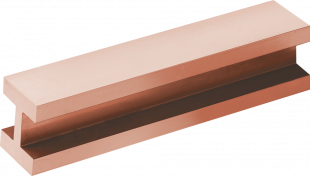

H-profil 500mm2

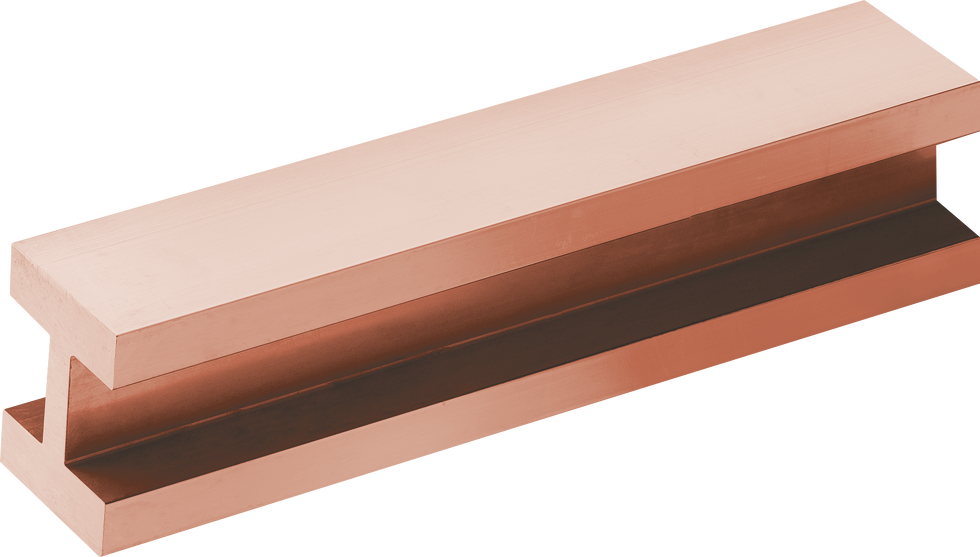

H-profil 720mm2

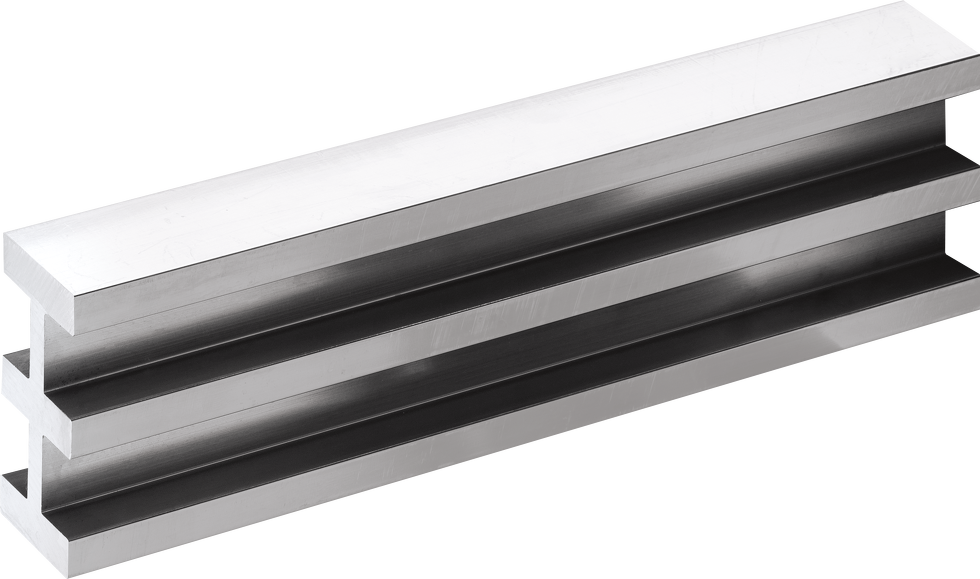

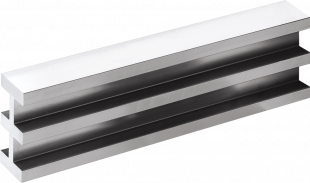

HH-profil 1140mm2

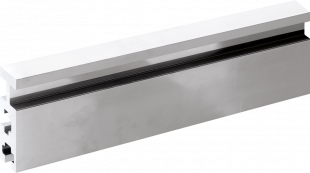

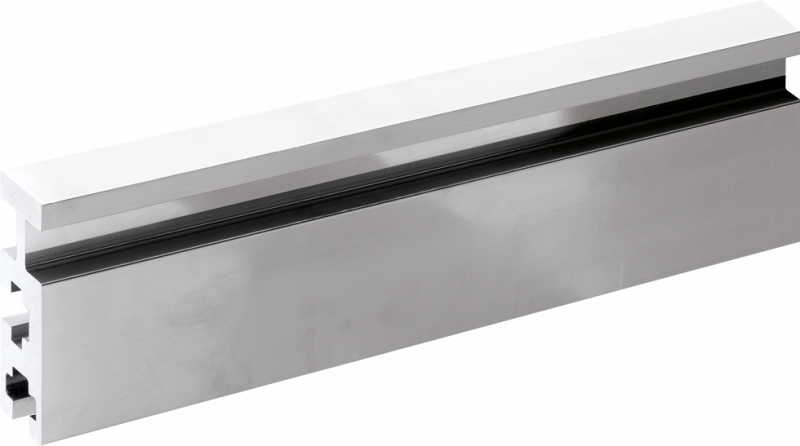

TCC-profil 1600mm2
- Rádius R 0,3 - 0,7
- Dovolená tolerancia:
Šírka: +0,1 / -0,5
Hrúbka: +0,1 / -0,1
Rozteč stredu: +0,5 / -0,5 (60mm systém)
+1,0 / -1,0 (100mm systém/185mm systém)
Odchýlka v kontakt. úrovni: 0,4
- Povrchová úprava: pocínovanie
- Odolné voči korózii aj v agresívnom prostredí
Rozšírené informácie
| Objednávkové číslo | Menovitý prúd [A] | Prierez [mm2] | Dĺžka [m] | Povrchová úprava |
|---|---|---|---|---|
| 01609.000 | 1250 |
500 (T-profil)
|
2,4 | Pocínovaná měď |
| 01224.000 | 3,6 | |||
| 01250.000 | 2,4 | Holá měď |
||
| 01223.000 | 3,6 | |||
| 01608.000 | 1600 |
720 (H-profil)
|
2,4 | Pocínovaná měď |
| 01190.000 | 3,6 | |||
| 01249.000 | 2,4 | Holá měď |
||
| 01229.000 | 3,6 | |||
| 01187.000 | 2500 |
1140
|
2,4 | Pocínovaná měď |
| 01227.000 | 3,6 |
Vyššie hodnoty prúdovej zaťažiteľnosti ako podľa DIN 43 671 sú vypočítavané podľa prevádzkových podmienok. Vďaka prevedeniu prípojních a vďaka cirkulácii vzduchu vo vnútri zariadenia je priaznivo ovplyvnená teplota prípojnice. Pri zmenie okolitých podmienok môže byť stanovený korekčný faktor podľa diagramu nižšie:
Prúdová zaťažiteľnosť zberníc
V závislosti na teplote okolia môže byť zaistený pre ploché zbernice korekčný faktor k2 odpovedajúci DIN 43 671 podľa zobrazeného diagramu. Pri zmene prevádzkových podmienok a pri trvalom zaťažení je potreba zohľadniť korekčný faktor.
Oproti tomu môžu byť zbernice viac zaťažené, kedy komponenty majú odpovedajúcu vyššiu trvalú tepelnú odolnosť.
Napríklad pocínované zbernice 30×10 smú byť zaťažené za normálnych prevádzkových podmienok 630 A. Pri zaťažení napríklad 800 A je potrebný korekčný faktor 1,3. Na diagrame je znázornené, že pri tomto korekčnom faktore a pri 35 °C teploty vzduchu je zbernica zahriata na 85 °C.
