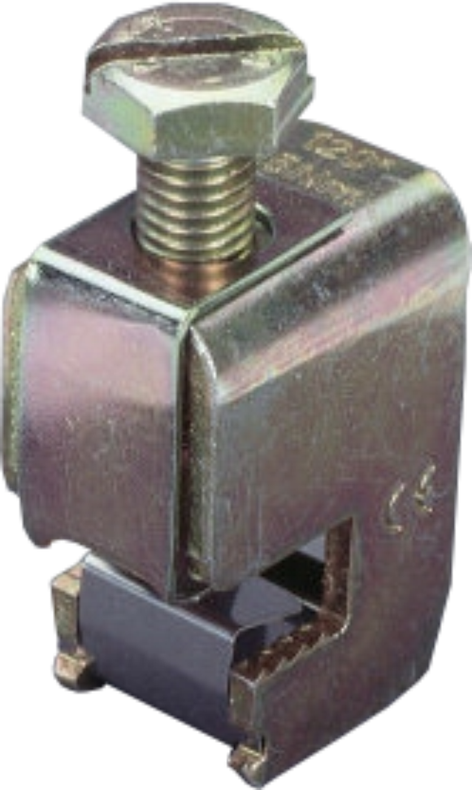

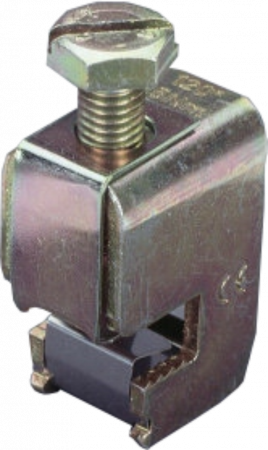

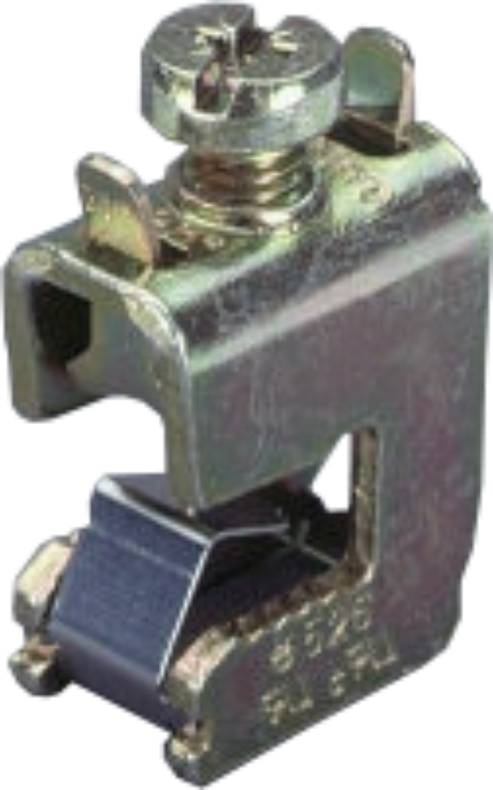

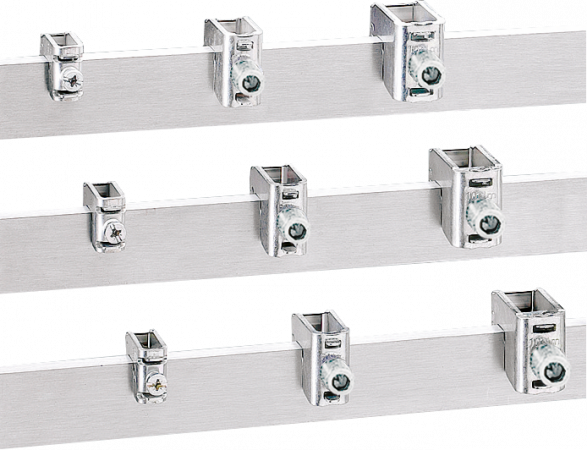

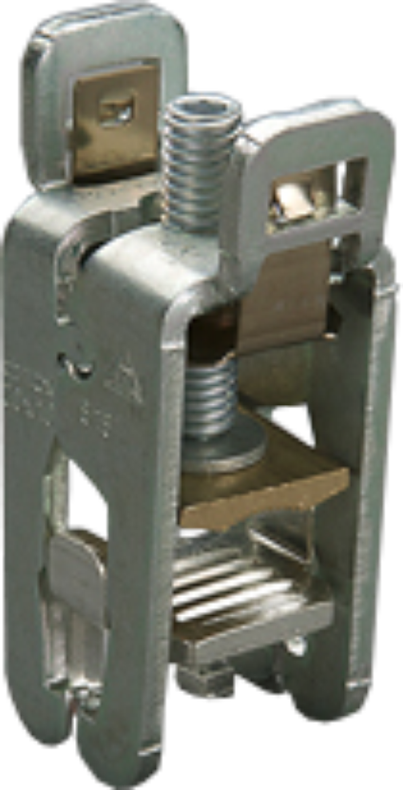

CRITO svorky

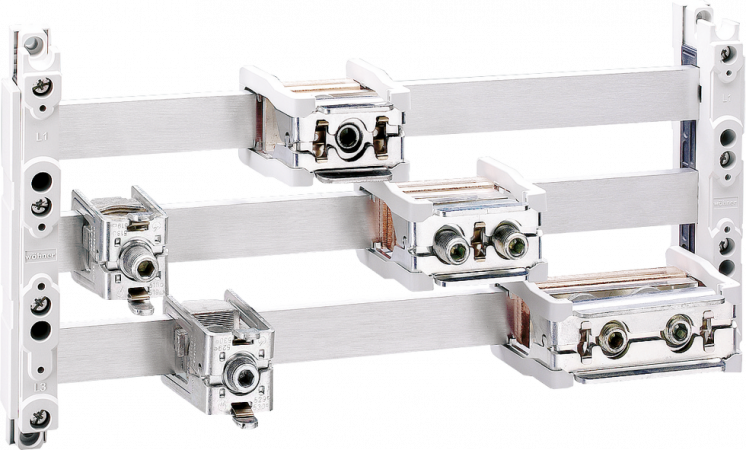

Univerzálne pripojovacie svorky pre vodiče s prierezom 1,5 až 120 mm² na prípojnice hrúbky 5 alebo 10 mm. Integrované zaisťovacie pružiny, otvorený rám svorky a uťahovacia skrutka svorky s poistkou proti úplnému vyskrutkovaniu umožňujú jednoduchú montáž.

Cena od 0,70 EUR

od 0,86 EUR s DPH

Dostupnosť: Skladom v GHV

Zvoľte variantu (16)

Dopyt na produkt

Porovnať

Radek Odložilík

+420 724 750 554

Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.

Varianty k produktu CRITO svorky (16)

CRITO svorka

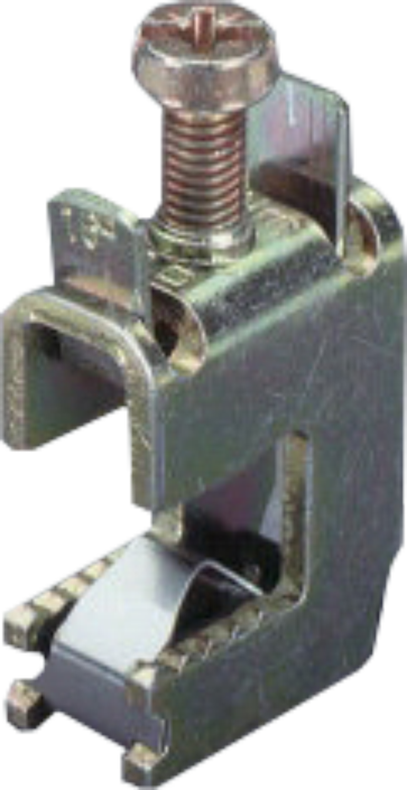

Svorka CRITO univerzální, 5x 1.5-16

Pro šířku přípojnic 5mm, průřez vodiče 1,5-16 mm2;
pro lamelové přípojnice: 8 x 6 x 0,5; 65A, 690V (UL 55A, 600V);
rozměry: 12 x 23 x 25 mm;

OBJ: 01284.000

EAN: 4021267012847

Záruka: 24 m.

Skladom v GHV

skladom >1000 ks

0,70 EUR/ks

0,86 EUR s DPH

CRITO svorka

Svorka CRITO univerzální, 5x 4-35

Pro šířku přípojnic 5mm, průřez vodiče 4-35 mm2; pro lamelové přípojnice: 3 x 9 x 0,8 nebo 6 x 9 x 0,8; 115A, 690V (UL 95A, 600V); rozměry: 16 x 29 x 36 mm;

OBJ: 01285.000

EAN: 4021267012854

Záruka: 24 m.

Skladom v GHV

skladom >1000 ks

1 EUR/ks

1,23 EUR s DPH

CRITO svorka

Svorka CRITO univerzální, 5x 16-120

Pro šířku přípojnic 5mm, průřez vodiče 16-120 mm2; pro lamelové přípojnice: 4 x 15,5 x 0,8 nebo 6 x 15,5 x 0,8 nebo 10 x 15,5 x 0,8; 250A, 690V (UL 255A, 600V); rozměry: 24 x 36 x 55 mm;

OBJ: 01068.000

EAN: 4021267010683

Záruka: 24 m.

Skladom v GHV

skladom >100 ks

3,40 EUR/ks

4,18 EUR s DPH

CRITO svorka

Svorka CRITO univerzální, 5x 16-70

Pro šířku přípojnic 5mm, průřez vodiče 16-70 mm2; pro lamelové přípojnice: 2 x 3 x 9 x 0,8 nebo 6 x 9 x 0,8 nebo 6 x 13 x 0,5; 175A, 690V (UL 175A, 600V); rozměry: 21 x 32 x 42 mm;

OBJ: 01287.000

EAN: 4021267012878

Záruka: 24 m.

Skladom v GHV

skladom >900 ks

1,40 EUR/ks

1,72 EUR s DPH

CRITO svorka

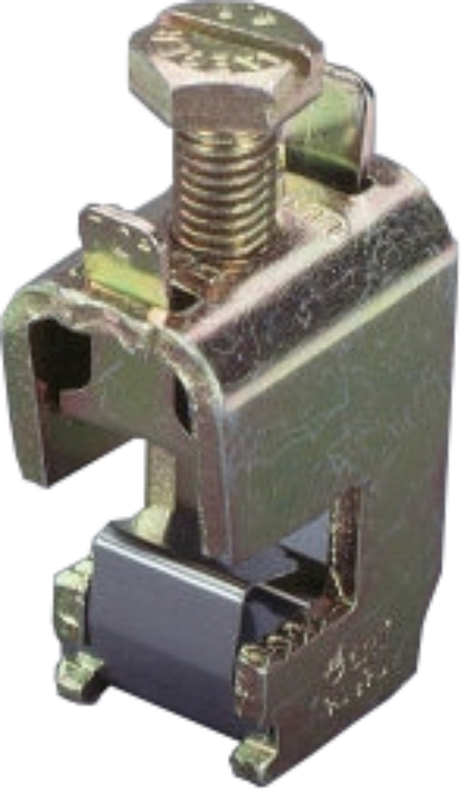

Svorka CRITO univerzální,10x 1.5-16

Pro šířku přípojnic 10mm, průřez vodiče 1,5-16 mm2; pro lamelové přípojnice: 8 x 6 x 0,5; 65A, 690V (UL 55A, 600V); rozměry: 12 x 23 x 25 mm;

OBJ: 01289.000

EAN: 4021267012892

Záruka: 24 m.

Skladom v GHV

skladom >1000 ks

1,20 EUR/ks

1,48 EUR s DPH

CRITO svorka

Svorka CRITO univerzální,10x 4-35

Pro šířku přípojnic 10mm, průřez vodiče 4-35 mm2; pro lamelové přípojnice: 3 x 9 x 0,8 nebo 6 x 9 x 0,8; 115A, 690V (UL 95A, 600V); rozměry: 16 x 29 x 35 mm;

OBJ: 01290.000

EAN: 4021267012908

Záruka: 24 m.

Skladom v GHV

skladom >1000 ks

1,70 EUR/ks

2,09 EUR s DPH

CRITO svorka

Svorka CRITO univerzální,10x 16-120

Pro šířku přípojnic 10mm, průřez vodiče 16-120 mm2; pro lamelové přípojnice 4 x 15,5 x 0,8 nebo 6 x 15,5 x 0,8 nebo 10 x 15,5 x 0,8; 250A, 690V (UL 255A, 600V); rozměry: 24 x 36 x 55 mm;

OBJ: 01203.000

EAN: 4021267012038

Záruka: 24 m.

Skladom v GHV

skladom >300 ks

3,40 EUR/ks

4,18 EUR s DPH

CRITO svorka

Svorka CRITO univerzální,10x 16-70

Pro šířku přípojnic 10mm, průřez vodiče 16-70 mm2; pro lamelové přípojnice: 2 x 3 x 9 x 0,8 nebo 6 x 9 x 0,8 nebo 6 x 13 x 0,5; 175A, 690V (UL 175A, 600V); rozměry: 21 x 32 x 42 mm;

OBJ: 01292.000

EAN: 4021267012922

Záruka: 24 m.

Skladom v GHV

skladom >900 ks

2 EUR/ks

2,46 EUR s DPH

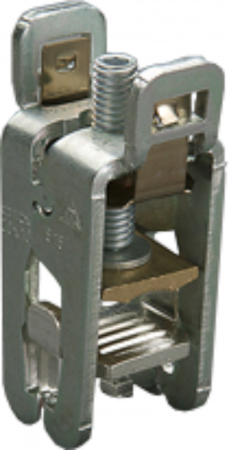

CRITO svorka

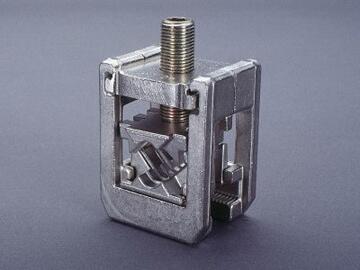

Svorka CRITO, 35-150mm2

Průřez vodiče 35-150 mm2; jmenovitý proud, napětí: 275A, 690V (UL 285A, 600V); rozměry: 28 x 34 x 69 mm;
Pro přípojnice: 12, 15, 20 x 5, 10 mm;

OBJ: 01135.000

EAN: 4021267011352

Záruka: 24 m.

Skladom v GHV

skladom 3 ks

11,70 EUR/ks

14,39 EUR s DPH

CRITO svorka

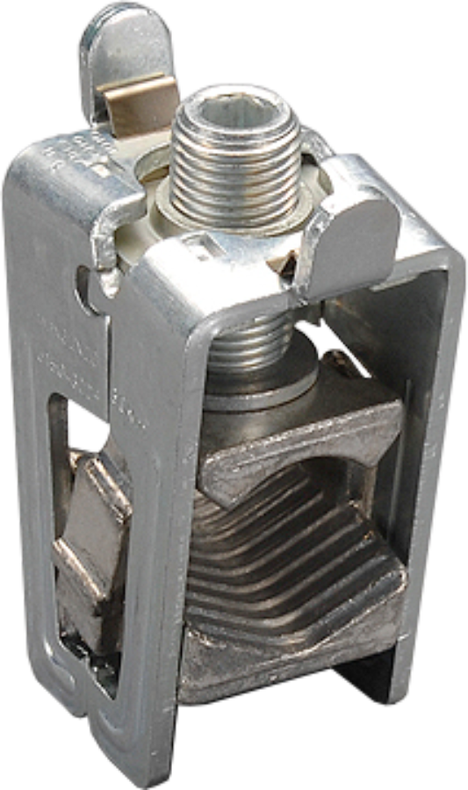

Svorka CRITO, 95-185mm2

Průřez vodiče 95-185 mm2; jmenovitý proud, napětí: 300A, 690V (UL 310A, 600V); rozměry: 38 x 51 x 70 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;

OBJ: 01318.000

EAN: 4021267013189

Záruka: 24 m.

Skladom v GHV

skladom 4 ks

12,90 EUR/ks

15,87 EUR s DPH

CRITO svorka

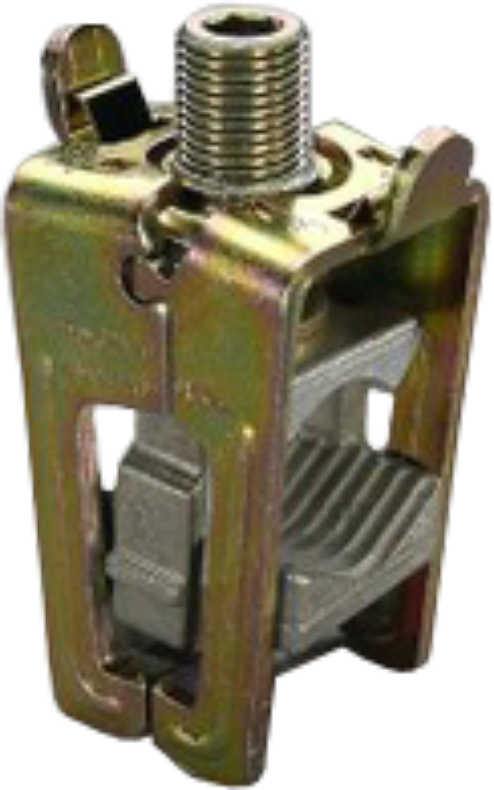

Svorka CRITO, 95-300mm2

Průřez vodiče 95-300 mm2; jmenovitý proud, napětí: 500A, 690V (UL 420A, 600V); rozměry: 41 x 51 x 86 mm;
Pro přípojnice: 20, 25, 30 x 5, 10 mm a profilové;

OBJ: 01760.000

EAN: 4021267017606

Záruka: 24 m.

Skladom v GHV

skladom >10 ks

18,60 EUR/ks

22,88 EUR s DPH

CRITO svorka

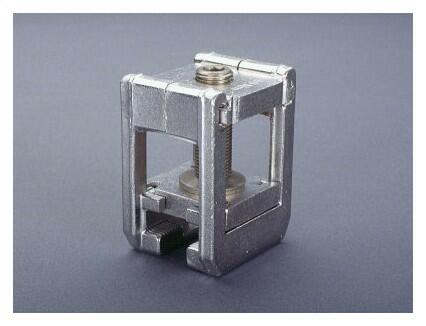

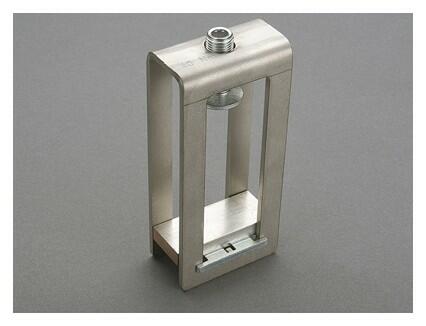

Svorka CRITO připojovací

Rámová svorka pro ploché vodiče; připoj. prostor: 40x20mm; jmenovité napětí (IEC): 690V; max. proudová kapacita (IEC): 1250A;
Pro přípojnice: 30 x 10 mm a typu H;

OBJ: 01092.000

EAN: 4021267010928

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

65 EUR/ks

79,95 EUR s DPH

CRITO svorka

Svorka CRITO připojovací

Rámová svorka pro kulaté a sektorové vodiče; připoj. prostor: 95-300mm2; jmenovité napětí (IEC): 690V; max. proudová kapacita (IEC): 630A;
Pro přípojnice: 30 x 10 mm a typu H;

OBJ: 01094.000

EAN: 4021267010942

Záruka: 24 m.

Skladom v GHV

skladom >10 ks

65,10 EUR/ks

80,07 EUR s DPH

CRITO svorka

CRITO 105x10-28mm

Pro ploché a lamelové přípojnice; připoj. prostor: 105x10-28mm; jmenovitý proud IEC: 1600A a 2800A pro CNJ; UL: 1800A; jmenovité napětí (IEC/UL): 690V, 600V;
Pro přípojnice: 30 x 10 mm a profilové;

OBJ: 01071.000

EAN: 4021267010713

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

100,30 EUR/ks

123,37 EUR s DPH

CRITO svorka

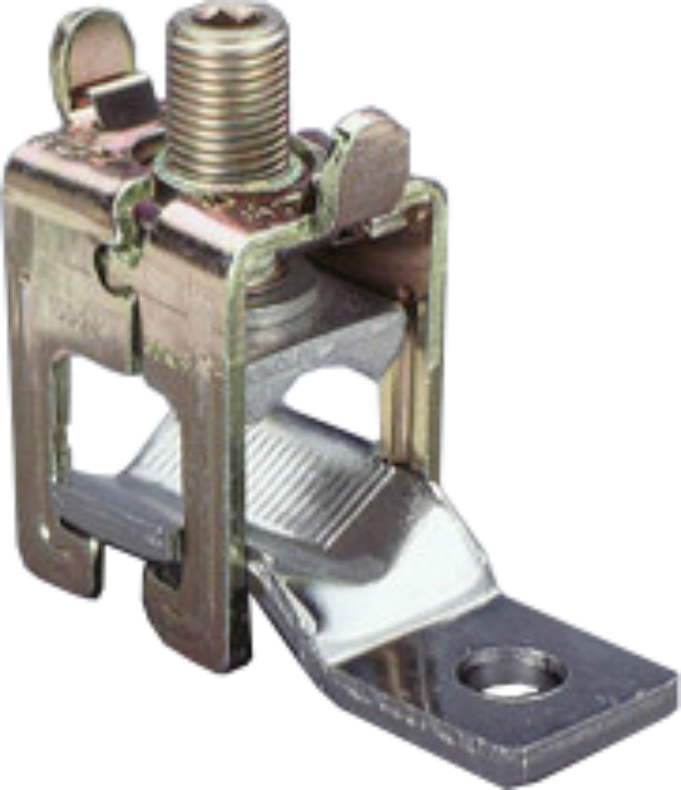

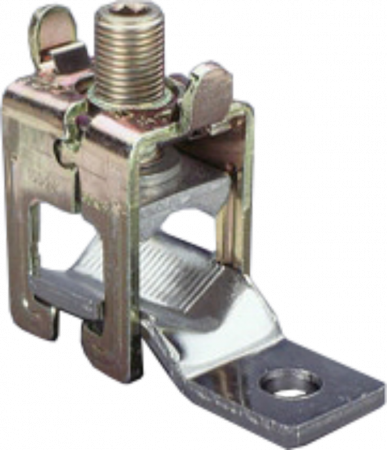

Svorka CRITO, 95/120-300mm2, s okem

Průřez vodiče 95/120-300mm2; šroubem M10 nebo M12; jmenovitý proud, napětí: 600A, 690V; rozměry: 38 x 51 x 86 mm;

OBJ: 01890.000

EAN: 4021267018900

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

18,60 EUR/ks

22,88 EUR s DPH

CRITO svorka

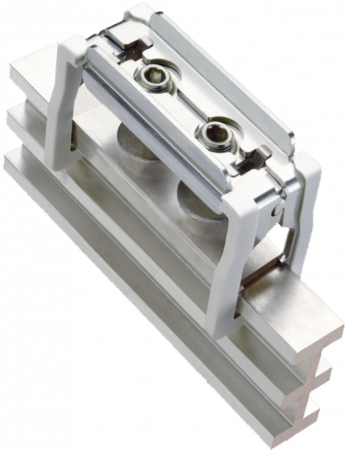

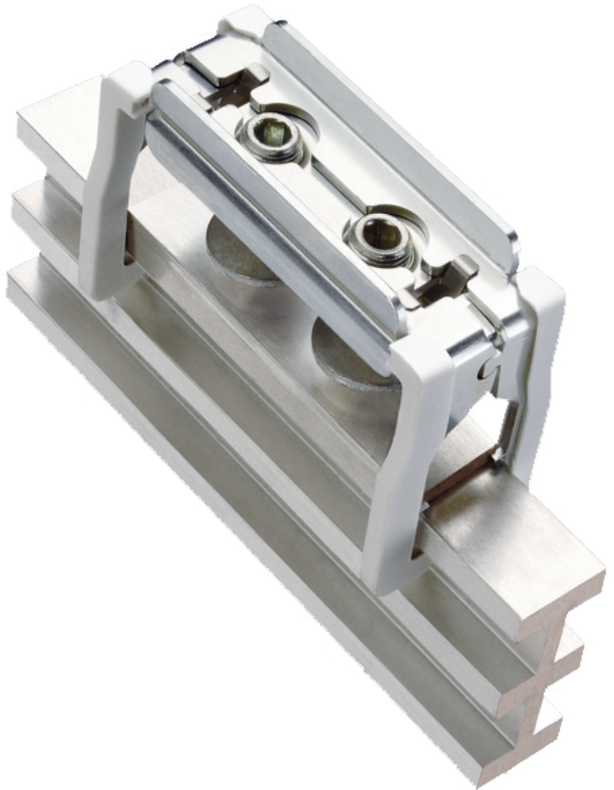

Svorka pro profilové přípojnice, vnitřní velikost spoje 41x23-45 mm, M5

Svorka pro profilové přípojnice; vnitřní velikost spoje 41 x 23-45; 1000V AC; 360A; HH-profil

OBJ: 01513.000

EAN: 4021267015138

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

60,10 EUR/ks

73,92 EUR s DPH

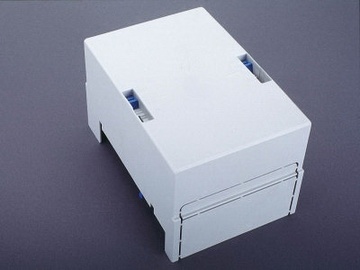

Voliteľné príslušenstvo k CRITO svorky

60Classic

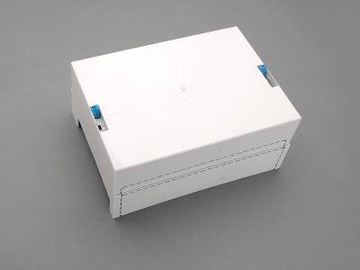

Kryt svorek, 54x200

3-pólový; rozměry: 54 x 200 x 55 mm;
Zjistit více

OBJ: 01590.000

EAN: 4021267015909

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

60Classic

Kryt svorek, 84x200

3-pólový; rozměry: 84 x 200 x 55 mm;
Zjistit více

OBJ: 01413.000

EAN: 4021267014131

Záruka: 24 m.

Skladom v GHV

skladom >10 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

60Classic

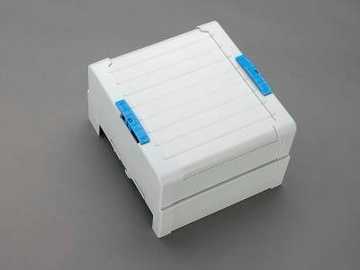

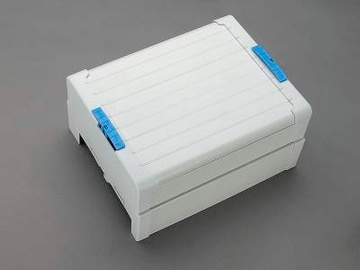

Kryt svorek, 135x200

3-pólový; rozměry: 135 x 200 x 90 mm;
Zjistit více

OBJ: 01756.000

EAN: 4021267017569

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

60Classic

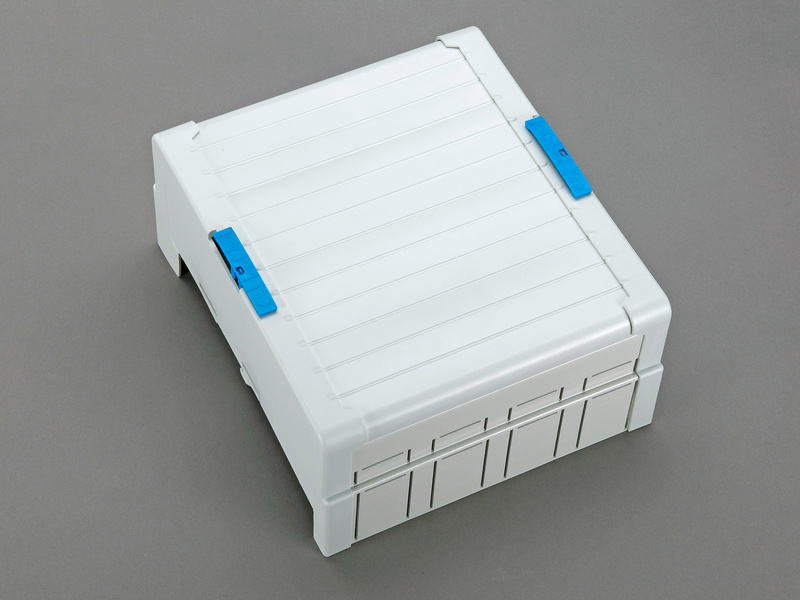

Kryt svorek, 180x200

3-pólový; rozměry: 180 x 200 x 90 mm;
Zjistit více

OBJ: 01539.000

EAN: 4021267015398

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

60Classic

Kryt svorek, 228x200

3-pólový; rozměry: 228 x 200 x 90 mm;
Zjistit více

OBJ: 01596.000

EAN: 4021267015961

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

60Classic

Kryt svorek, 250x200

3-pólový; rozměry: 250 x 200 x 90 mm;
Zjistit více

OBJ: 01540.000

EAN: 4021267015404

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

60Classic

Kryt svorek, 270x200

3-pólový; rozměry: 270 x 200 x 90 mm;
Zjistit více

OBJ: 01757.000

EAN: 4021267017576

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

60Classic

Kryt svorek, 228x260

4-pólový; rozměry: 228 x 260 x 90 mm;
Zjistit více

OBJ: 01597.000

EAN: 4021267015978

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

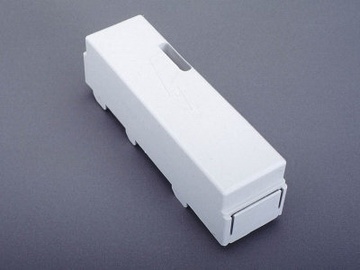

30Compact 3P, 60Classic

Kryt svorek 01284.000 a 01289.000

Rozměry: 15 x 35 x 50 mm;
Zjistit více

OBJ: 01093.000

EAN: 4021267010935

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Popis produktu

Univerzálne násuvné svorky: do 120mm²
Násuvné svorky dvojdielne: do 300mm²
Svorky pre káblové oči: do 120mm²
Prúdová zaťažiteľnosť: od 180 do 600A
Na prípojnice hrúbky: 5 alebo 10mm

Rozšírené informácie

Obj. číslo	Prúdová zaťažiteľnosť [A]	Pre pripojenie vodiča s prierezom [mm²]	Pre pripojenie lamelovej Cu prípojnice do rozmeru	Pre hrúbku prípojnice [mm]	Špecifikácia vodičov so štvorcovým popr. kruhovým prierezom Pozn.*
01284.000	180	1,5 - 16	-	5	jk, vk, vf, vf+ko
01285.000	270	4 - 35	5x0,8x9		vk, vf, vf+ko
01287.000	400	16 - 70	2ks 5x0,8x9		vk, vf, vf+ko
01068.000	440	16 - 120	10x0,8x16		vk, vf, vf+ko
01289.000	180	1,5 - 16	-	10	jk, vk, vf, vf+ko
01290.000	270	4 - 35	5x0,8x9		vk, vf, vf+ko
01292.000	400	16 - 70	2ks 5x0,8x9		vk, vf, vf+ko
01203.000	440	16 - 120	10x0,8x16		vk, vf, vf+ko

Pozn.*:
Pre jednotlivé druhy vodičov sú použité nasledujúce označenia

Skratka	Popis
jk	jednožilový kábel (guľatý prierez)
js	jednožilový kábel (sektorový prierez)
vk	viacžilový kábel (guľatý prierez)
vs	viacžilový kábel (sektorový prierez)
vf	veľmi ohybný (flexibilný) splietaný kábel
vf+ko	veľmi ohybný splietaný kábel zakončený kovovou objímkou
Cu fb	Cu lamelová zbernica (flexibar)

** [šírka zbernice x hrúbka lamely x počet Cu lamel]

Kryty pre univerzálne svorky

Obj. číslo	Nasaditeľný na prípojnicu	Šírka krytu [mm]	Rozmery
01590.000	12-30x5-10, T-, H-, HH-profil	54	Rozmer 01590.000
01413.000	12-30x5-10, T-, H-, HH-profil	84	Rozmer 01413.000
01756.000	20-30x5-10, T-, H-, HH-profil	135	Rozmer 01756.000
01539.000	12-30x5-10, T-, H-, HH-profil	180
01596.000	12-30x5-10, T-, H-, HH-profil	228
01540.000	12-30x5-10, T-, H-, HH-profil	250
01757.000	20-30x5-10, T-, H-, HH-profil	270	Rozmer 01757.000
01597.000*	12-30x5-10, T-, H-, HH-profil	228

* 4-pólový kryt

Vysvetlivky

Aplikácia pripojovacích svoriek v jednotlivých zbernicových systémoch je daná ich prúdovou zaťažiteľnosťou a špecifikáciou prípojnice, na ktorú sa svorka upevňuje.
