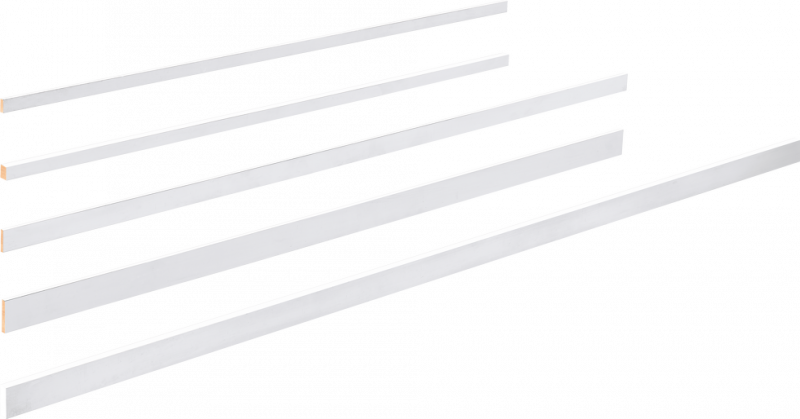

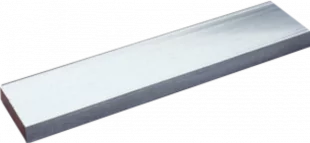

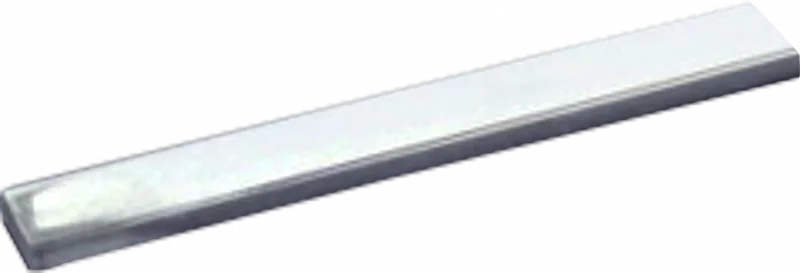

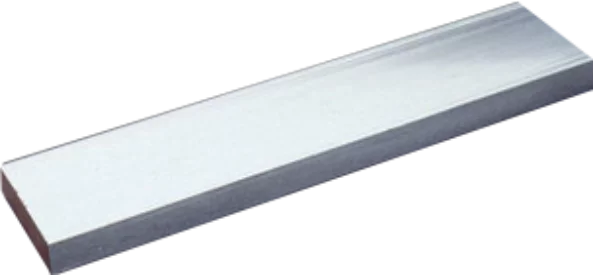

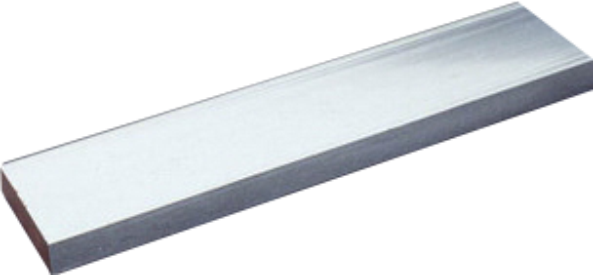

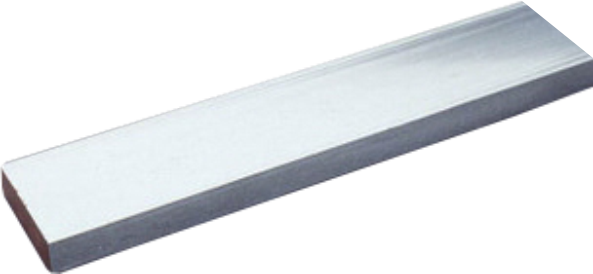

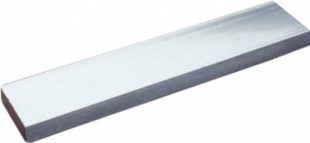

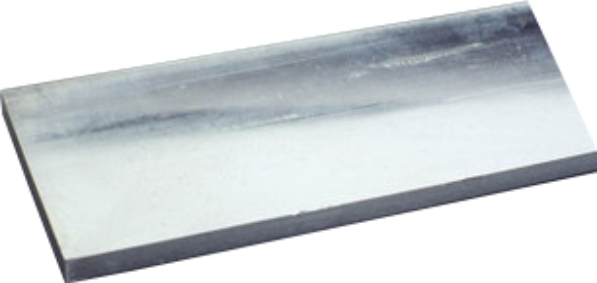

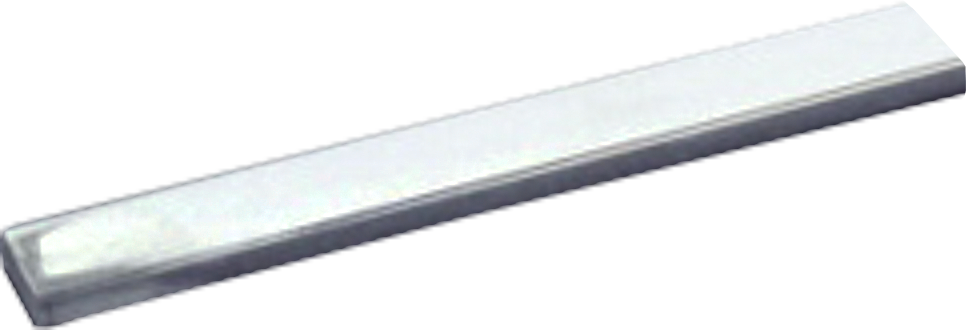

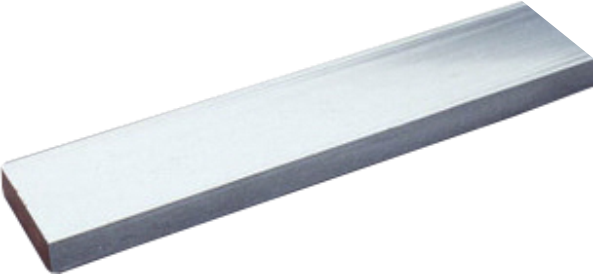

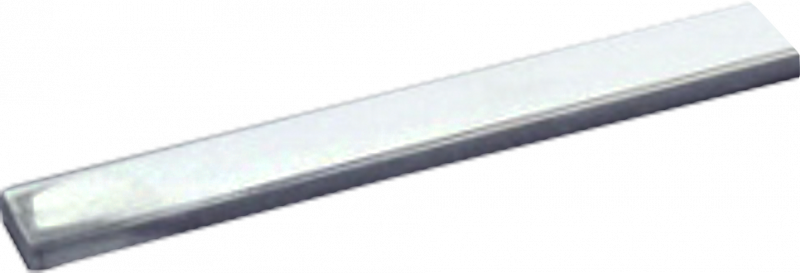

Ploché medené prípojnice
Štandardné, ploché, pocínované prípojnice, ktoré majú vyššiu el. vodivosť a zaručujú dlhšiu životnosť.
Dopyt na produktPorovnať
Varianty k produktu Ploché medené prípojnice (16)
Voliteľné príslušenstvo k Ploché medené prípojnice
Pro přípojnice: 12 - 30 x 5 mm;
Pro přípojnice: 12 - 30 x 10 mm;
Zjistit více

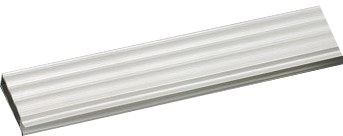

Délka: 1 metr; termoplast s vysokou trvanlivostí tvaru během ohřevu; teplotní stabilita maximálně 100°C; samozhášivá v souladu s UL94;
Pro přípojnice: 12 x 5 mm;
Zjistit více
Pro přípojnice: 12x 5 mm;
Zjistit více
Popis produktu
- Prúdová zaťažiteľnosť je udaná pri plochých zberniciach pri teplote okolia 35°C a teplote zbernice 65°C. Podľa normy STN EN 61 439-1 ed.2 sú stanovené maximálne hodnoty pri teplote okolitého prostredia 40°C a priemernej teplote prípojnice 85°C.
- Rozmery:
hrúbka prípojníc - 5/10 mm
šírka přípojníc - 12/15/20/25/30/40/50/60/80/100/120 mm
délka - 2,4 m nebo 3,6 m
- Rádius R 0,3 - 0,7
- Dovolená tolerancia:
Šírka: +0,1 / -0,5
Hrúbka: +0,1 / -0,1
Rozteč stredu: +0,5 / -0,5 (60mm systém)
+1,0 / -1,0 (100mm systém/185mm systém)
Odchýlka v kontakt. úrovni: 0,4
- Povrchová úprava: pocínovanie
- Odolné voči korózii aj v agresívnom prostredí
Rozšírené informácie
| Objednávové číslo | Rozmery [mm] | Menovitý prúd** [A] | Dĺžka* [m] |
|---|---|---|---|
| 01618.000 | 12×5 | 200 | 2,4 |
| 01619.000 | 15×5 | 250 | 2,4 |
| 01620.000 | 20×5 | 320 | 2,4 |
| 01621.000 | 25×5 | 400 | 2,4 |
| 01622.000 | 30×5 | 450 | 2,4 |
| 01623.000 | 12×10 | 360 | 2,4 |
| 01624.000 | 20×10 | 520 | 2,4 |
| 01625.000 | 30×10 | 630 | 2,4 |
| 01204.000 | 30×10 | 630 | 3,6 |
| 01626.000 | 40×10 | 850 | 2,4 |
| 01628.000 | 60×10 | 1250 | 2,4 |
| 01765.000 | 80×10 | 1500 | 2,4 |
| 01766.000 | 100×10 | 1800 | 2,4 |
| 01767.000 | 120×10 | 2100 | 2,4 |
**Pri oteplení o 30K (35/65°C) Vyššie hodnoty prúdovej zaťažiteľnosti ako podľa DIN 43 671 sú vypočítavané podľa prevádzkových podmienok. Vďaka prevedeniu zberníc a vďaka cirkulácii vzduchu vo vnútri zariadenia je priaznivo ovplyvnená teplota zbernice. Pri zmene okolitých podmienok môže byť stanovený korekčný faktor podľa diagramu nižšie:
Prúdová zaťažiteľnosť zberníc
V závislosti na teplote okolia môže byť zaistený pre ploché zbernice korekčný faktor k2 odpovedajúci DIN 43 671 podľa zobrazeného diagramu. Pri zmene prevádzkových podmienok a pri trvalom zaťažení je potreba zohľadniť korekčný faktor.
Oproti tomu môžu byť zbernice viac zaťažené, kedy komponenty majú odpovedajúcu vyššiu trvalú tepelnú odolnosť.
Napríklad pocínované zbernice 30×10 smú byť zaťažené za normálnych prevádzkových podmienok 630 A. Pri zaťažení napríklad 800 A je potrebný korekčný faktor 1,3. Na diagrame je znázornené, že pri tomto korekčnom faktore a pri 35 °C teploty vzduchu je zbernica zahriata na 85 °C.
