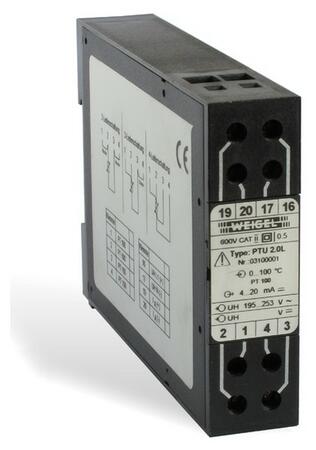

Merací prevodník teploty (Pt 100), dva kanály.
Použitie
Merací prevodník PTU 2.0 L meria teploty (so snímačom teplôt Pt 100) a prevádza ich na vnútený jednosmerný prúdový signál. Tento výstupný signál môže byť indikovaný ukazovacím meracím prístrojom alebo môže byť použitý pre priemyselné meranie a reguláciu. Ak sa dodrží maximálna, poprípade minimálna povolená záťaž, môže byť pripojených aj niekoľko vyhodnocovacích prístrojov súčasne (ukazovací prístroj, regulátor, zapisovač atď.). Prístroje môžu byť umiestnené v mieste merania alebo vo vzdialených velínoch.
Napájacie napätie prevodníka sa privádza na samostatný vstup pomocného napájania. Vstup a výstup sú galvanicky oddelené od pomocného napájania. Výstup je odolný proti skratu a rozpojeniu.
Popis funkcie
Merací prevodník PTU 2.0 L prevádza zmenu odporu snímača Pt 100 (podľa DIN 43 760, popr. DIN IEC 751) na elektrický signál úmerný teplote. Vstupný diferenciálny člen zosilňuje úbytok jednosmerného napätia na snímači. Snímač môže byť pripojený dvoj, troj alebo štvorvodičovým zapojením. Koncový stupeň zosilňuje signál na unifikovaný vnútený jednosmerný prúd. Snímač je napájaný interným zdrojom konštantného prúdu.
Funkčná schéma
Vstupné veličiny
| Vstupná veličina |
teplota (odporový snímač Pt 100) |
|---|
| Merací rozsah |
TE1...TE2=TE1 + ΔT |
|---|
| Vstup |
bezpotenciálový diferenciálny vstup |
|---|
| Pripojenie |
| 2vodičové zapojenie |
súčet odporov prívodov nesmie byť vyšší než 200 mΩ, vyššie odpory sa prejevia na výsledku merania |
|---|
| 3vodičové zapojenie |
odpory prívodov musia byť rovnaké, chyba vplyvom odporu prívodov do hodnoty max. 100 Ω/vodič je zanedbateľná |
|---|
| 4vodičové zapojenie |
max. odpor prívodu je 100 Ω/vodič, odpory jednotlivých vodičov môžu mať rôzne hodnoty |
|---|
| Počiatočné hodnoty TE1 | Meracie rozpätie ΔT |
|---|
| -200 °C |
100 K |
| -150 °C |
150 K |
| -100 °C |
200 K |
| -50 °C |
300 K |
| 0 °C |
400 K |
| 50 °C |
500 K |
| 100 °C |
600 K |
| 150 °C |
700 K (len pre TE1 ≤ 100 °C) |
| 200 °C |
800 K (len pre TE1 ≤ 0 °C)
900 K (len pre TE1 ≤ -100 °C)
1000 K (len pre TE1 ≤ -200 °C) |
Výstupné veličiny
| Prúdový výstup |
| Výstupný prúd IA |
vnútený jednosmerný prúd |
|---|
| Menovitý prúd IAN |
4...20 mA |
|---|
| Výstupná záťaž RA |
0...500 Ω (pri 20 mA) |
|---|
| Chyba záťaže |
≤ 0,1 % pri zmene záťaže o 50 % |
|---|
| Zvyškové vlnenie |
≤ 1 %ef z IAN pri RA |
|---|
| Napätie naprázdno |
≤ 16 V |
|---|
| Doba ustálenia |
≤ 1 s pri RA max. |
|---|
Prevodné charakteristiky
 |
Vstup: TE1...TE2
Výstup: 4...20 mA |
Pomocné napájanie
| Kód |
Pomocné napájanie |
Príkon |
| H1 *) |
230 V~ (195...253 V), 48...62 Hz |
< 7 VA |
|---|
| H2 |
115 V~ (98...126 V), 48...62 Hz |
< 4 VA |
|---|
| H3 |
24 V= (20...72 V) |
< 3 VA |
|---|
| H4 |
20...100 V= alebo 15...70 V~ |
< 3 VA |
|---|
| H5 |
90...357 V= alebo 65...253 V~ |
< 4...7 VA |
|---|
Vstup, výstup a pomocné napájanie sú galvanicky oddelené.
Presnosť pri menovitých podmienkach
| Presnosť |
| Presnosť |
± 0,5 % platí pre mer. rozpätie ΔT |
|---|
| Teplotný drift |
≤ 0,03 %/K |
|---|
| platí pre štandardné prevedenie a max. po dobu 1 roka |
| Menovité podmienky |
| Pomocné napájanie |
UHN ± 1 %, 48...62 Hz |
|---|
| Záťaž |
0,5*RA max. ± 1 % |
|---|
| Teplota okolia |
23 °C ± 1 K |
|---|
| Doba zahorenia |
≥ 15 min |
|---|
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti |
klimatická trieda 3, podľa VDE/VDI 3540 |
|---|
| Rozsah pracovných teplôt |
-10...+55 °C |
|---|
| Rozsah skladovacích teplôt |
-25...+65 °C |
|---|
| Relatívna vlhkosť vzduchu |
≤ 75 % ročný priemer, bez orosenia |
|---|
Predpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
|---|
| DIN EN 61 715 |
|---|
| DIN EN 61 010-1 |
|---|
| DIN EN 61 326-1 |
|---|
| VDE/VDI 3540 list 2 |
|---|
Zvláštne prevedenie
| Vstupné veličiny |
Medzné hodnoty meracieho rozsahu sú v rozmedzí -200 °C a +800 °C |
|---|
| Počiatočná teplota TE1 |
iná než uvedené štandardné hodnoty (na vyžiadanie) |
|---|
| Meracie rozpätie ΔT |
iné než uvedené štandardné hodnoty v rozsahu 100...1000 K (na vyžiadanie) |
|---|
Schémy pripojenia
Vstup
Obsadenie svoriek
| Schéma |
Svorka |
Funkcia |
 |
1 |
Pt 100 |
| 2 |
Pt 100 |
|---|
| 3 |
Pt 100 |
|---|
| 4 |
Pt 100 |
|---|
| 16 |
UH L1 (+) vstup pomocného napájania |
|---|
| 17 |
UH N (-) vstup pomocného napájania |
|---|
| 19 |
IA (+) prúdový výstup |
|---|
| 20 |
IA (-) prúdový výstup |
|---|
Rozmerový náčrtok
Rozmery sú uvedené v milimetroch
