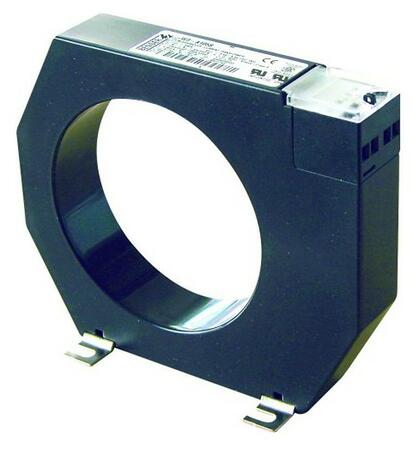

W1...5-A... transformátory pre RCMA470LY a RCMA471LY

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Externé meracie transformátory.

Meracie prúdové transformátory pre systém RCMA

Meracie transformátory s kruhovým otvorom a vysokou citlivosťou na striedavé, pulzujúce a jednosmerné prúdy typu B určené pre monitory reziduálnych prúdov RCMA470LY a RCMA471LY.
Dostupnosť: Predaj ukončený
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Popis produktu

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Externé meracie transformátory.

  • Široká dostupnosť konštrukčne odlišných meracích transformátorov prúdu umožňuje akceptovať individuálne požiadavky monitorovanej sústavy
  • Všetky transfotmátory sú veľmi citlivé a dokážu merať aj veľmi malé rozdielové prúdy
  • Štvorvodičové prepojenie s vyhodnocovacím zariadením
  • Pri montáži je nutné dodržať pravidlá, aby všetky príslušné vodiče (okrem vodiča PE!!!) prechádzali transformátorom

Rozšírené informácie

Údaje pre objednávku

Typ A B C D ØE Hmotnosť
W1-A35S 100 79 26 48,5 35 0,2 kg
W2-A70S 130 110 32 66 70 0,4 kg
W3-A105S 170 146 38 94 105 0,6 kg
W4-A140S 220 196 48,5 123 140 1,3 kg
W5-A210S 299 284 69 161 210 1,8 kg
W2-A62 110 62 44 111,5 7,5 0,4 kg

Rozmery

Schéma měřicího transformátoru proudu typu W..-A..

Prehľad vhodných vyhodnocovacích zariadení

Typ RCMA 470LY RCMA 471LY RCMA 472LY RCMA 473LY
W1-A35S
W2-A70S
W3-A105S
W4-A140S
W5-A210S
W2-A62
W465-A26

Technické parametre

Menovité izolačné napätie AC 720 V
Menovité rázové napätie/stupeň znečištenia 3 kV/3
Menovité skúšobné napätie podľa IEC 60044-1 AC 3 kV
Menovitý primárny prúd 3 A
Maximálny trvalý pracovný prúd 20 A
Minimálny primárny prúd 30 mA
Trieda presnosti 3
Pracovná teplota -10...50 °C
Samozhášateľnosť UL94V-0
Jednodrôtový vodič 0,75 mm2 < 10 m
