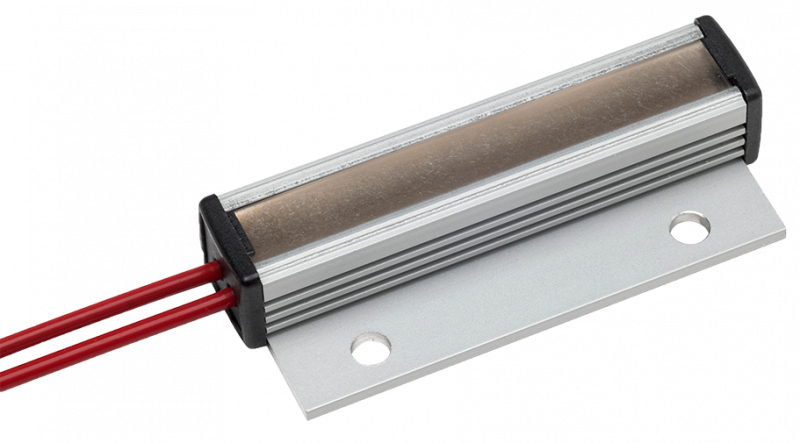

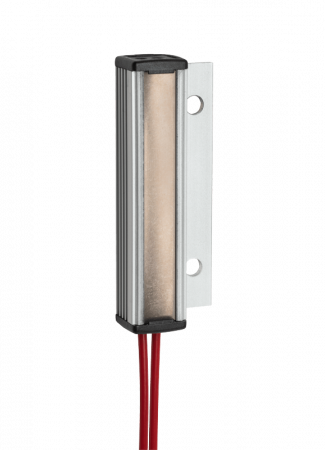

RC 016 NEW - Malé polovodičové výhrevné teleso
Tepelný výkon: 8, 10, 13 W
Ochrana proti kondenzácii vo veľmi malých inštalačných priestoroch.
Montáž pomocou skrutiek na panel.
Navrhnuté pre nepretržitú prevádzku.
Max. rozmery: 12,5×12,5×60 mm
Napätie: 120-240 V, 12-48 V AC/DC
Novinka nahradzujúca pôvodný rad kúrenia RC 016
Cena od 9,36 EUR
od 11,51 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (3)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu RC 016 NEW - Malé polovodičové výhrevné teleso (3)
Malé polovodičové topné teleso
RC 016 - 8 WTopný výkon: 8 W; Zapínací proud: 2,0 A; Povrchová teplota: <+180°C; Topný element: PTC termistor
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 35mm, průměr 3,2mm; Hmotnost: 20g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 2,0A
Schválení: VDE, UL File No. E234324, EAC
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 35mm, průměr 3,2mm; Hmotnost: 20g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 2,0A
Schválení: VDE, UL File No. E234324, EAC
OBJ: 01651.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
9,36 EUR/ks
11,51 EUR s DPH
+-
Malé polovodičové topné teleso
RC 016 - 10 WTopný výkon: 10 W; Zapínací proud: 2,5 A; Povrchová teplota: <+180°C; Topný element: PTC termistor
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 55mm, průměr 4,5mm; Hmotnost: 30g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E234324, EAC
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 55mm, průměr 4,5mm; Hmotnost: 30g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E234324, EAC
OBJ: 01662.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
10,05 EUR/ks
12,36 EUR s DPH
+-
Malé polovodičové topné teleso
RC 016 - 13 WTopný výkon: 13 W; Zapínací proud: 3 A; Povrchová teplota: <+180°C; Topný element: PTC termistor
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 65mm, průměr 4,5mm; Hmotnost: 40g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E234324, EAC
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 65mm, průměr 4,5mm; Hmotnost: 40g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E234324, EAC
OBJ: 01673.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
12,62 EUR/ks
15,52 EUR s DPH
+-
Popis produktu
Toto malé polovodičové výhrevné teleso ponúka optimálnu ochranu proti kondenzácii v malých inštalačných priestoroch. Vykurovací element PTC resistor odovzdáva svoje teplo eloxovanému hliníkovému profilu. Vykurovacie teleso je navrhnuté pre nepretržitú prevádzku.
- Široký rozsah napájacích napätí
- Dynamický nábeh teploty
- Energeticky úsporné prevedenie
- Energeticky úsporné
- Pripojenie káblom
- Uchytením na kovový panel je možné vyhrievať väčšiu plochu
- Vhodné napr. pre kamerové systémy
- Navrhnuté pre nepretržitú prevádzku
- Jedinečný dizajn jeho upnutia zvyšuje životnosť vďaka minimalizácii zaťaženia tepelnými cyklami
Rozšírené informácie

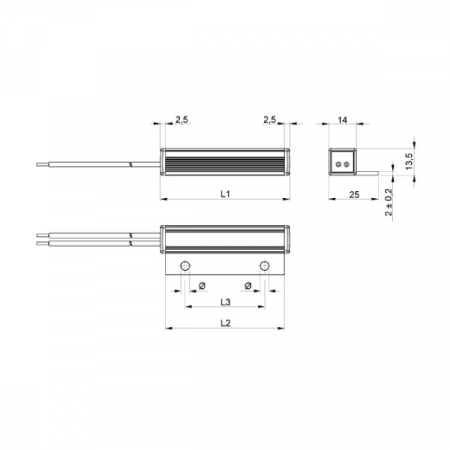

Schéma
Technické a objednací údaje
| Obj. číslo | Tepelný výkon* | Max. spínací proud | Rozměry | Váha | |||
| L1 | L2 | L3 | Ø | ||||
| 01651.0-00 | 8 W | 2,0 A | 35 mm | 30 mm | 18 mm | 3,2 mm | 20 g |
| 01662.0-00 | 10 W | 2,5 A | 55 mm | 50 mm | 30 mm | 4,5 mm | 30 g |
| 01673.0-00 | 13 W | 3,0 A | 65 mm | 60 mm | 40 mm | 4,5 mm | 40 g |
| *při teplotě 20°C (+68 °F) | |||||||

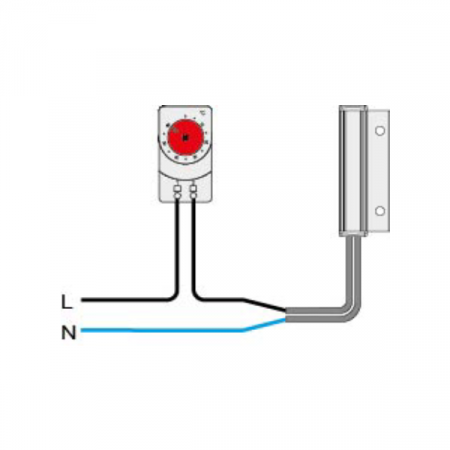

Příklad zapojení
Technické parametre
Parametry
| S ventilátorem |  Ne |
|---|---|
| S vestavěným termostatem | Ne |
| Výbušné prostředí | Ne |
| Plastový ochr. kryt | Ne |
| Topná tělesa pro rozváděčové skříně | |
Obecné technické údaje
| Provozní napětí | 120...240V AC/DC1) (min. 110 V, max. 265 V) |
|---|---|
| Topný element | PTC resistor, samoregulovatený s teplotním limitem |
| Tepelný zářič | eloxovaný hliník |
| Povrchová teplota | < +180 °C (+356 °F) |
| Montážní poloha | libovolná |
| Montáž | pomocí šroubů na panel |
| Připojení | 2 x AWG 20 x 300 mm (±8) kabel |
| Provozní/skladovací teplota |
VDE -45 až +70 °C (-49 až 158 °F) UL -45 až +40 °C (-49 až 104 °F) |
| Provozní/skladovací vlhkost | < 90 % RV (nekondenzující) |
| Třída ochrany | II (dvojitá izolace) |
| Stupeň krytí | IP 54 |
| Schválení | VDE, UL File No. E234324, EAC |
| 1)Provoz s napětím pod 140 V omezuje tepelný výkon o cca. 10 % | |
