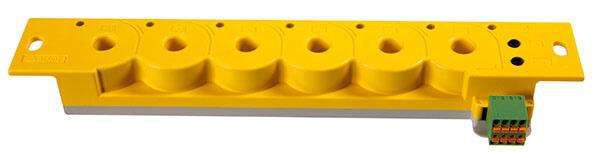

RCMS150 - Monitor reziduálnych prúdov

Monitor reziduálnych prúdov s integrovanými meracími transformátormi

Viackanálový prístroj pre monitorovanie reziduálnych prúdov typu B s integrovanými transformátormi pre uzemnené AC/DC siete TN/TT.

Cena 836 EUR
1 003,20 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu RCMS150 - Monitor reziduálnych prúdov (2)

RCMS150 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCMS150
Us DC 24 V
OBJ: B94053025
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
836 EUR/ks
1 003,20 EUR s DPH
Porovnání
+-
Košík
RCMS150-1 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCMS150-1
Us DC 24 V
Modbus RTU
OBJ: B94053026
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
836 EUR/ks
1 003,20 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k RCMS150 - Monitor reziduálnych prúdov

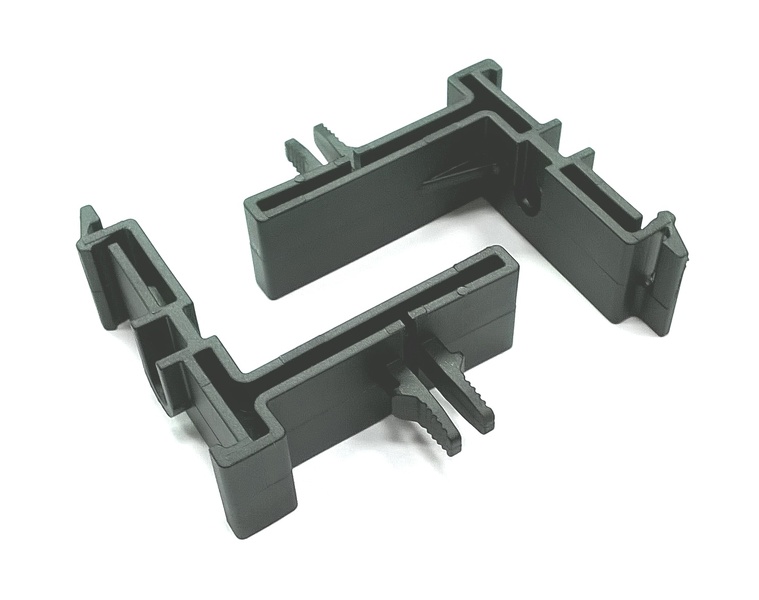

Príslušenstvo - XM150 Príchytka na DIN lištu
Príslušenstvo
Příchytka na DIN lištu pro XM150
Příchytka pro vodorovné připevnění na DIN lištu nebo na šrouby;
set 2 ks pro přichycení jednoho přístroje: EDS151, EDS150, RCMS150
OBJ: B91080110
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Stále monitorovanie reziduálnych prúdov podľa DGUV Vorschrift 3
  • Monitor AC/DC reziduálnych prúdov typu B s 6 kanálmi K1…6 (každý nastaviteľný RMS alebo DC)
  • Kompatibilný v nastavení siete s RCMS460/490
  • Kompaktné prevedenie, obzvlášť vhodné pre aplikácie s obmedzenými priestorovými možnosťami

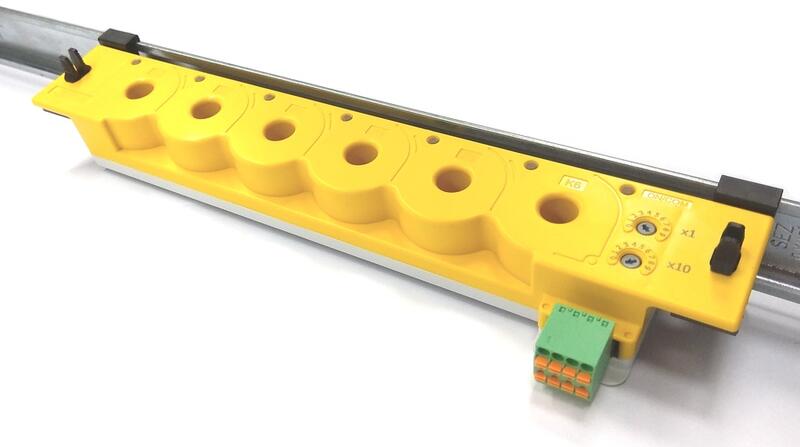

  • Jednoduchá montáž na DIN lištu alebo pomocou šroub do štandardných rozvaďačových skíň
  • Dve samostatne nastaviteľné hodnoty reakcie (DC alebo RMS) v každom kanále
  • Trvalé monitorovanie stavu prístroja
  • Plne tienené meracie transformátory vylučujú ovplyvnenie okolitými magnetickými poľami
  • Kompatibilný s prevodníkmi Bender COM460IP, COM465IP, CP907i
  • Až 534 meracích kanálov v monitorovanej sieti prepojením po zbernici BMS
  • Rozhranie RS-485 s BMS zbernicou (Modbus RTU na dotaz)
  • Rozsah adries BMS 2…90

Rozšírené informácie

Rozmery

Rozměry EDS151

Technické parametre

Parametry

SignalizáciaLED
Výstupné relé-
Distribučná sieť TN/TTano Ano
Distribučná sieť ITbe Ne
Charakteristika reziduálneho prúdu AC, Aano Ano
Charakteristika reziduálneho prúdu AC, A, Bano Ano
Frekvenčný rozsah0 Hz … 2 kHz
Počet meracích kanálov6 virtuálnych 12
Prahové hodnoty lΔn150 % … 100 %
Prahové hodnoty lΔn23 mA … 0,3 A
Oneskorenie reakcie ton0  … 600 s
Oneskorenie pri spustení t0,5 s … 600 s
Oneskorenie uvoľnenia toff0  … 600 s
Pracovný režim výstupných relé-
Montáž na DIN lištuano ANO
Montáž pomocou skrutiekano ANO
Rozhranie BMSano Ano
Modbus RTUano Ano
Rozhranie NFCbe Ne
Rozsah pracovných teplôt-25 °C … 70 °C


Izolácia podľa IEC 60664-1
Výstupný obvod (+, -, A, B)
Menovité napätie izolácie 300 V
Kategória prepätia III
Menovité pulzné skúšobné napätie/stupeň znečištenia 4 kV/3
Rozsah použitia ≤ 2000 m n.m.
Menovité napätie izolácie 250 V
Izolácia základná/dvojitá
Pre dvojitú izoláciu musia byť na strane aplikácie izolované vodiče s dostatočným menovitým napätím
kategória prepätia III/kategória prepätia II
Test dielektrika IEC 61010-1 AC 2,2 kV
Napájacie napätie
Menovité napájacie napätie US s galvanickým oddelením DC 24 V
Vlastná spotreba < 4 W
Rozsah meraní reziduálnych prúdov
 Kmitočtový rozsah 0...1000 Hz
 Merací rozsah ±500 mA
 Rozlíšenie meranej hodnoty 1% nastavené hodnoty odozvy
Hodnoty reakcie
Reziduálny prúd IΔN2

RMS 0...300 mA (30 mA)*/DC 3...300 mA (6 mA)*

Pomer IΔN2 RMS/IΔN2 DC

0,2...5

Varovanie IΔN2 RMS/DC

50...100% (50%)*

Tolerancia IΔN2 DC 10...500 Hz
Tolerancia IΔN2 DC 500 Hz...1 kHz

-20...0%

-20...+100%

Hysteréza

10...25% (15%)*

Špecifické časy
Oneskorenie pri spustení tstart-up   0,5...600 s (0,5 s)*
Oneskorenie reakcie ton1 RMS/DCton2 RMS/DC 0...600 s (0 s)*
Oneskorenie uvoľnenia toff1 DCtoff2 RMS 0...600 s (1 s)*
Indikačný LED
LED ON - zelená

svieti pri normálnej prevádzke
bliká rýchlo pri poruche prístroja alebo nesprávnej BMS adrese
bliká pomaly pri indikácií adresy BMS

LED ALARM K1...6 - žltá svieti pri IΔ > IΔn
bliká pri prekročení hodnoty reakcie
Komunikačné rozhranie
Rozhranie/protokol RS-485/BMS
Max. dĺžka kábla 1 200 m
Doporučený typ kábla J-Y(St)Y min. 2×0,8
(tienený, jedna strana tienenia pripojená k PE)
Zakončovací odpor 120 Ω (0,25 W)
Rozsah adries 2...90 (2)*
Všeobecné dáta
Typ pripojenia vodičov násuvný konektor s pružinovými svorkami
Pracovná teplota okolia -25...+70 °C
Pracovný režim trvalá prevádzka
Montáž v akejkoľvek polohe
Materiál púzdra polykarbonát
Samozhasiteľnosť UL94V-0
Montáž pomocou skrutiek 2 × M6
Rýchla montáž na DIN lištu s montážnou svorkou
Hmotnosť cca. 170 g
Púzdro viď nižšie
Merací prúdový transformátor
Priemer otvoru pre kábel 10 mm
Záťažový prúd 32 A
Parametre zbernice
Alarmy prekročenie nastavených hodnôt, porucha siete
Merané hodnoty meraná hodnota, DC složka, RMS (rozlíšenie 0,1 mA)
Časy oneskorenie pri spúšťaní, oneskorenie odozvy, oneskorenie uvoľnenia

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - RCMS150
(ZIP, 3.3 MB)
Zobrazit ikonaDownload ikona
