ASR 22.3 - Násuvný transformátor prúdu
Medená trubka
SASR 22.3 - Istiaci transformátor prúdu s kruhovým otvorom - #1
SASR 22.3 - Istiaci transformátor prúdu s kruhovým otvorom - #2
SASR 22.3 - Istiaci transformátor prúdu s kruhovým otvorom - #3
ASR 22.3 - Násuvný transformátor prúdu
Medená trubka
SASR 22.3 - Istiaci transformátor prúdu s kruhovým otvorom - #1
SASR 22.3 - Istiaci transformátor prúdu s kruhovým otvorom - #2
SASR 22.3 - Istiaci transformátor prúdu s kruhovým otvorom - #3

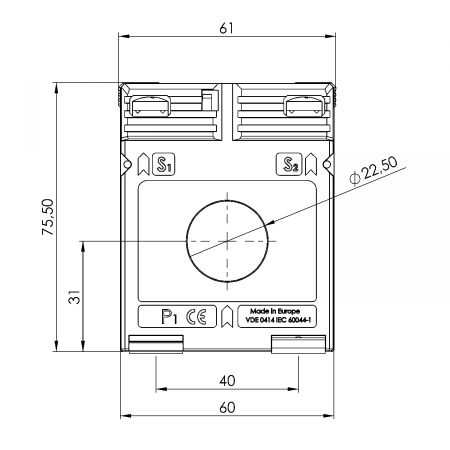

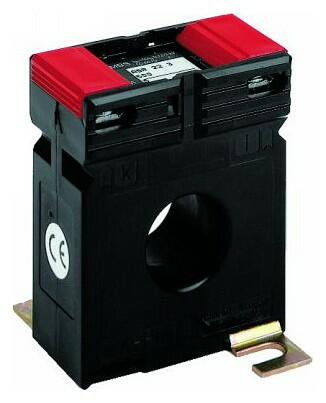

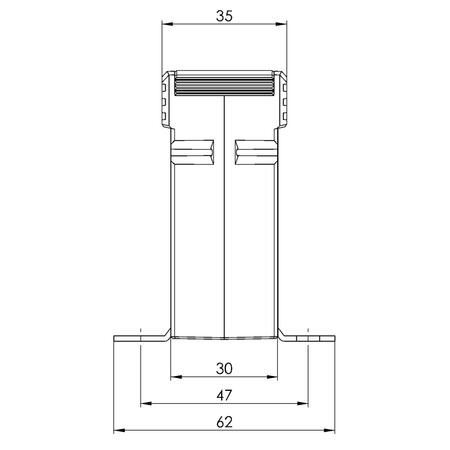

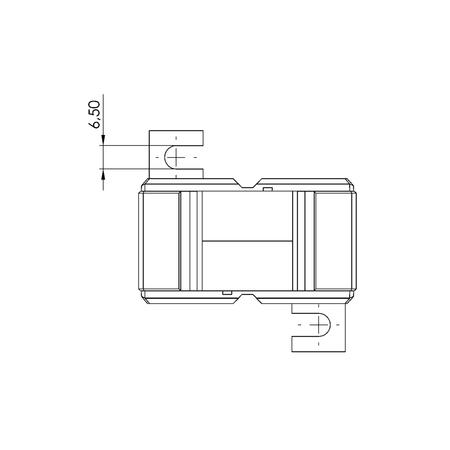

SASR 22.3 - Istiaci transformátor prúdu s kruhovým otvorom

Primárny m. prúd: 125...200 A
Primárny vodič Ø: max 19,2 mm
Primárny pás: 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm

Cena od 56,14 EUR
od 69,05 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (23)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
VariantyVoliteľné príslušenstvoPopis produktuTechnické parametreSúbory na stiahnutieSúvisiace produkty

Varianty k produktu SASR 22.3 - Istiaci transformátor prúdu s kruhovým otvorom (23)

Filtrace
Primárny menovitý prúd
Sekundárny prúd
Trieda presnosti
Menovitý výkon
Primárny menovitý prúd:
100 A[2]125 A[4]150 A[4]200 A[4]250 A[4]300 A[5]Zrušiť ⨯
Sekundárny prúd:
1 A[12]5 A[11]Zrušiť ⨯
Trieda presnosti:
10P5[12]5P5[11]Zrušiť ⨯
Menovitý výkon:
1 VA[12]1,5 VA[11]Zrušiť ⨯
SASR 22.3; 100/1A; 1VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 100/1A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1317B
EAN: 4061701323269
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
65,51 EUR/ks
80,58 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 100/1A; 1VA; tř.5P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 100/1A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1316B
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
64,94 EUR/ks
79,88 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 125/1A; 1,5VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 125/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1517C
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
66,44 EUR/ks
81,72 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 125/1A; 1,5VA; tř.5P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 125/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S04-1516C
EAN: 4061701323290
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
64,08 EUR/ks
78,82 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 125/5A; 1VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 125/5A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 125/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1507B
EAN: 4061701323283
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
58,03 EUR/ks
71,38 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 125/5A; 1VA; tř.5P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 125/5A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 125/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1506B
EAN: 4061701323276
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
56,14 EUR/ks
69,05 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 150/1A; 1,5VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 150/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1617C
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
67,49 EUR/ks
83,01 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 150/1A; 1,5VA; tř.5P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 150/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S04-1616C
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
66,08 EUR/ks
81,28 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 150/5A; 1VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 150/5A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1607B
EAN: 4061701323306
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
58,97 EUR/ks
72,53 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 150/5A; 1VA; tř.5P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 150/5A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1606B
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,21 EUR/ks
74,06 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 200/1A; 1,5VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 200/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1717C
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
69,18 EUR/ks
85,09 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 200/1A; 1,5VA; tř.5P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 200/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S04-1716C
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
67,68 EUR/ks
83,25 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 200/5A; 1VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 200/5A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1707B
EAN: 4061701323320
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,48 EUR/ks
74,39 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 200/5A; 1VA; tř.5P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 200/5A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1706B
EAN: 4061701323313
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,21 EUR/ks
74,06 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 250/1A; 1,5VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 250/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1817C
EAN: 4061701323368
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
70,62 EUR/ks
86,86 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 250/1A; 1,5VA; tř.5P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 250/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S04-1816C
EAN: 4061701323351
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
68,91 EUR/ks
84,76 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 250/5A; 1VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 250/5A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1807B
EAN: 4061701323344
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
61,81 EUR/ks
76,03 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 250/5A; 1VA; tř.5P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 250/5A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1806B
EAN: 4061701323337
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,21 EUR/ks
74,06 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 300/1A; 1,5VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 300/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1917C
EAN: 4061701323405
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
72,59 EUR/ks
89,29 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 300/1A; 1,5VA; tř.5P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 300/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S04-1916C
EAN: 4061701323399
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
70,98 EUR/ks
87,31 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 300/5A; 1,5VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 300/5A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1907C
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
63,88 EUR/ks
78,57 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 300/5A; 1VA; tř.10P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 300/5A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1907B
EAN: 4061701323382
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
62,57 EUR/ks
76,96 EUR s DPH
Porovnání
+-
Košík
SASR 22.3; 300/5A; 1VA; tř.5P5 Istiaci transformátor prúdu
Istiaci transformátor prúdu
SASR 22.3; 300/5A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1906B
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
60,97 EUR/ks
74,99 EUR s DPH
Porovnání
+-
Košík
NAHORU
9 dalších

Voliteľné príslušenstvo k SASR 22.3 - Istiaci transformátor prúdu s kruhovým otvorom

Plombovací krytka na ASK 21.3
Plombovací krytka na ASK 21.3
ASK 21.3, 31.3, 318.3, 41.3, 103.3, 123.3, ASR 22.3
Pro ASK 103.3 a ASK 123.3 jsou nutné 2 kusy!
Zjistit více
OBJ: 59040
EAN: 4061701175486
Záruka: 24 m.
Skladom v GHV
skladom >100 ks
1,46 EUR/ks
1,80 EUR s DPH
Porovnání
+-
Košík
Příchytka na lištu DIN na ASR 22.3
Příchytka na lištu DIN na ASR 22.3
ASK 21.3, ASR 22.3, ASK 318.3, ASK 31.3, WSK 30, ASK 41.3
Zjistit více
OBJ: 53011
EAN: 4061701164183
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
3,29 EUR/ks
4,05 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Istiaci transformátor prúdu s kruhovým otvorom pre primárne menovité prúdy od 100 do 300 A, sekundárny prúd 1 a 5 A, menovité výkony 1 a 1,5 VA, v triedach presnosti 5P5 a 10P5.

Prichytenie transformátora sa vykonáva buď pomocou upevňovacích pätiek, ktoré sú súčasťou dodávky alebo špeciálnou príchytkou na normalizovanú lištu  DIN 35mm. Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.


Obecné vlastnosti

  • Men. trvalý tepelný prúd Icth: 1,0 x IN
  • Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
  • Nadprúdové číslo: FS5
  • Men. dynamický prúd Idyn: 2,5 x Ith
  • Max. prevádzkové napätie Um: 0.72 kV
  • Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
  • Menovitý kmitočet: 50 Hz
  • Trieda izolácie: E
  • Stupeň krytia: IP 20
  • Rozsah pracovných teplôt: -5°C až +40°C
  • Rozsah skladovacích teplôt: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)22,5 mm
Šírka61 mm

Parametre variant k SASR 22.3 - Istiaci transformátor prúdu s kruhovým otvorom

Primárny menovitý prúdMenovitý výkonTrieda presnosti: 5P5Trieda presnosti: 10P5
Sekundárny prúd: 5 ASekundárny prúd: 1 ASekundárny prúd: 5 ASekundárny prúd: 1 A
100 A1 VAS04-1316B
S04-1317B
125 A1 VAS04-1506B
S04-1507B
1,5 VAS04-1516C
S04-1517C
150 A1 VAS04-1606B
S04-1607B
1,5 VAS04-1616C
S04-1617C
200 A1 VAS04-1706B
S04-1707B
1,5 VAS04-1716C
S04-1717C
250 A1 VAS04-1806B
S04-1807B
1,5 VAS04-1816C
S04-1817C
300 A1 VAS04-1906B
S04-1907B
1,5 VAS04-1916C
S04-1907C
S04-1917C

Súbory na stiahnutie

Filtrace
Typ dokumentu
Typ dokumentu:
Katalógový list[1]Pokyny[1]Zrušiť ⨯
Katalógový list
Katalógový list
Katalógový list SASR 22.3
(PDF, 135 kB)
Zobrazit ikonaDownload ikona
Pokyny
Pokyny
Návod pre meracie trafa MBS 1/2024
(PDF, 4.4 MB)
Zobrazit ikonaDownload ikona

Súvisiace produkty

Plombovacie krýtky
Varianty: 8
Plombovací krýtkapro marací transformátory

Volitelné příslušenství. Slouží pro zaplombování kontaktů na měřicím transformátoru.

od 1,46 EUR
od 1,80 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Príchytka na DIN lištu
Varianty: 10
Úchytka na DIN lištuÚchytka meracích transformátorov na DIN lištu

Niektoré typy transformátorov prúdu môžu byť dodávané s upevňovacou západkou na uchytenie transformátorov na normalizovanú lištu DIN-35 mm.

od 3,29 EUR
od 4,05 EUR s DPH
Porovnání
Skladom v GHVDetail produktu

Mohlo by vás zaujímať

Podujatia

68. Konference elektrotechniků
68. Konference elektrotechniků
12.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 12. listopadu 2025 ve Šternberku. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky...
68. Konference elektrotechniků
68. Konference elektrotechniků
13.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 13. listopadu v Ostravě. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky v měřicí...
Všetky udalosti

Mimoriadne akcie

Kúpte si prístroj od Chauvin Arnoux a získajte darček ZADARMO
Kúpte si prístroj od Chauvin Arnoux a získajte darček ZADARMO
01.09.2025 - 31.12.2025
Získajte darček zdarma k nákupu top produktov Chauvin Arnoux. Prístroje spoločnosti Chauvin Arnoux už viac ako 130 rokov pomáhajú udržiavať náš elektrický svet bezpečný a spoľahlivý. V spolupráci...
Kúpte si Fluke ... Získate ďalší ZADARMO
Kúpte si Fluke ... Získate ďalší ZADARMO
15.09.2025 - 31.12.2025
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené...
Všetky akcie

Novinky

Nová generácia termo-hygrostatu ETF 012
Nová generácia termo-hygrostatu ETF 012
06.10.2025
Nová generácia termo-hygrostatu STEGO ETF 012 – úspora miesta, rýchla inštalácia a spoľahlivá ochrana.
Predstavujeme nový rad záznamníkov prúdu alebo napätia Chauvin Arnoux, L411, L412, L461
Chauvin Arnoux L400
05.08.2025
Nové jednoduché datalogéry prúdu až do 3 000 AAC alebo napätie do 1 000 VAC / 1 500 VDC. Moderná odolná konštrukcia s prehľadným displejom, veľkou pamäťou s dlhým záznamom, drôtovou aj bezdrôtovou...
Všetky novinky

Odborné články

GHV Trading prináša riešenie: Elektromer, ktorý odhalí skutočného žrúta energie
GHV Trading prináša riešenie: Elektromer, ktorý odhalí skutočného žrúta energie
08.09.2025
Rastúce náklady na elektrinu trápia firmy aj správcov budov. Celkový účet možno poznáte, no často už neviete, kde a prečo sa energia stráca. A práve v tom je rozdiel medzi obyčajným meraním a skutočným...
Prípojnicové systémy – Ako zrýchliť montáž, zvýšiť bezpečnosť a ušetriť miesto
Prípojnicové systémy – Ako zrýchliť montáž, zvýšiť bezpečnosť a ušetriť miesto
08.09.2025
Každý výrobca alebo projektant rozvádzačov pozná túto dilemu: ako urobiť inštaláciu prehľadnú, bezpečnú a pritom ekonomickú? V praxi sa často stáva, že klasická kabeláž spôsobí viac starostí, než...
Všetky odborné články
