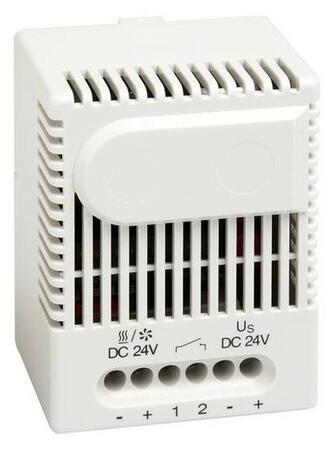

SM 010 - Elektronické relé

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Termostaty a hygrostaty.

Elektronické relé na spínanie jednosmerných zariadení s vysokým spínacím výkonom. Dodáva sa vo variantách DC 24 V alebo DC 48 V.
Dostupnosť: Predaj ukončený
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel

Varianty k produktu SM 010 - Elektronické relé (2)

SM 010 DC 24V - Spínací relé Spínacie relé
Spínacie relé
SM 010 DC 24V - Spínací relé
Spínací modul se zapínacím kontaktem (NO); Signál proudu: 13 mA při DC 20V / 22 mA při DC 28 V
Max. zapínací proud: DC 16 A; Provozní napětí DC 24 V; Max. spínaný výkon: DC 28 V, 16 A
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x46mm
Hmotnost: 90g; Stupeň krytí: IP20; Schválení: EAC a VDE.
OBJ: 01001.0-00
Záruka: 12 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
GHV - velké G
Spínacie relé
SM 010 DC 48V - Spínací relé
Spínací modul se zapínacím kontaktem (NO); Signál proudu: 10mA při DC 38V / 18 mA při DC 56 V
Max. zapínací proud: DC 16 A; Provozní napětí DC 48 V; Max. spínaný výkon: DC 56 V, 16 A
Montáž: na DIN lištu; Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x46mm
Hmotnost: 90g; Stupeň krytí: IP20; Schválení: EAC a VDE.
OBJ: 01000.0-00
Záruka: 12 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání

Popis produktu

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Termostaty a hygrostaty.

Elektronické relé pre spínanie jednosmerných zariadení s vysokým spínacím výkonom. Pripojený samostatný termostat alebo hygrostat cez oddelený vstup slúži ako regulátor.
Relé sa dodáva v prevedení DC 24 V alebo DC 48 V.

  • Vysoký spínaný DC výkon
  • Široký výber použitia
  • Jednoduché pripojenie
  • Kompaktný design
  • Montáž na DIN lištu

Rozšírené informácie

Schéma

Schéma SM 010 - elektronické relé

Technické parametre

Pracovné napätie 24 V DC alebo 48 V DC
Typ kontaktu spínací kontakt, normálne otvorený (Relé/MOSFET)
Odpor kontaktu < 10 mΩ
Životnosť > 100 000 cyklov
EMK podľa EN 55014-1-2, EN 61000-3-2, EN 61000-3-3
Pripojenie šesťpólová svorka 2,5 mm2, uťahovací moment 0,8 Nm
pevný vodič (drôt) 2,5 mm2
lankový vodič 1,5 mm2
Uchytenie príchytka na 35 mm DIN lištu, EN50022
Kryt svetlo šedý plast podľa UL94 V-0
Rozmery 67×50×46 mm
Hmotnosť cca. 85 g
Montážna poloha ľubovoľná
Prevádzková/skladovacia teplota -45 až +70 °C (-49 až +158 °F)
Prevádzková /Skladovacia vlhkosť max. 95% relativnej vlhkosti (nekondenzujúca)
Stupeň krytia IP20
Schválenie VDE (UL zažiadané), GOST-R
Objednacie č. Prevádzkové napätie Maximálny spínaný výkon
01001.0-00 DC 24 (20...28) V DC 28 V, 16 A
01000.0-00 DC 48 (38...56) V DC 56 V, 16 A

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
