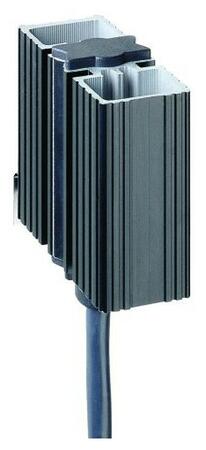

HGK 047 - polovodičové výhrevné telesá
Tepelné výkony: 10, 20 a 30 W
Malé polovodičové výhrevné telesá s prívodným káblom pre vyhrievanie malých uzavretých skríň, k ochrane pred nízkou teplotou a kondenzáciou vlhkosti.
Napätie: 120-240 V, 12-36 V AC/DC
Malé polovodičové výhrevné telesá s prívodným káblom pre vyhrievanie malých uzavretých skríň, k ochrane pred nízkou teplotou a kondenzáciou vlhkosti.
Napätie: 120-240 V, 12-36 V AC/DC
Cena od 21,19 EUR
od 25,43 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (9)Dopyt na produkt
Porovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu HGK 047 - polovodičové výhrevné telesá (9)
Malé polovodičové topné teleso
HGK 047 - 10 WTopný výkon: 10 W; Zapínací proud: 1,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 52mm; Hmotnost: 0,1 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: VDE a EAC
Délka: 52mm; Hmotnost: 0,1 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: VDE a EAC
Malé polovodičové topné teleso
HGK 047 - 20 WTopný výkon: 20 W; Zapínací proud: 2,5 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 60mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE a EAC
Délka: 60mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE a EAC
Malé polovodičové topné teleso
HGK 047 - 30 WTopný výkon: 30 W; Zapínací proud: 3,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 70mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE a EAC
Délka: 70mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE a EAC
Malé polovodičové topné teleso
HGK 047 - 10 W, ULTopný výkon: 10 W; Zapínací proud: 1,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 110-120 V
Délka: 52mm; Hmotnost: 0,1 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
Délka: 52mm; Hmotnost: 0,1 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
Malé polovodičové topné teleso
HGK 047 - 10W/12-36VProvozní napětí: AC/DC 12-36 V; Výkon: 10 W; Připojení kabelem
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x52 mm
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x52 mm
Malé polovodičové topné teleso
HGK 047 - 20 W, ULTopný výkon: 20 W; Zapínací proud: 1,5 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 110-120 V
Délka: 70mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
Délka: 70mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
Malé polovodičové topné teleso
HGK 047 - 20W/12-36VProvozní napětí: AC/DC 12-36 V; Výkon: 20 W; Připojení kabelem
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x60 mm
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x60 mm
Malé polovodičové topné teleso
HGK 047 - 30 W/12-36VProvozní napětí: AC/DC 12-36 V; Výkon: 30 W; Max. spínací proud: 1A; Připojení kabelem
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x70 mm; Hmotnost: 0,2 Kg.
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x70 mm; Hmotnost: 0,2 Kg.
Malé polovodičové topné teleso
HGK 047 -30 W, ULTopný výkon: 30 W; Zapínací proud: 1,5 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 110-120 V
Délka: 100mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
Délka: 100mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
Popis produktu
Výhrevné telesá chránia komponenty v rozvodných skriniach pred ich zlyhaním z dôvodu kondenzácie a súčasne slúžia ako ochrana pred poklesom teploty pod stanovenú minimálnu hodnotu. Komínový efekt hliníkového profilového žiariča pomáha dokonalejšiemu rozvodu tepla v rozvádzači. Výhrevné telesá sú dimenzované pre trvalú prevádzku.- Polovodičový výhrevný element PTC.
- Malé kompaktné výhrevné teleso s hliníkovým žiaričom.
- Široký rozsah napájacích napätí od 120-240 V DC/AC (UL 110-120V AC/DC).
- Dynamický nábeh teploty
- Energeticky úsporné.
- Nastavený teplotný limit obmedzujúci prehriatie
- Jednoduchá montáž na DIN lištu
- Vysoký stupeň krytia IP44.
Rozšírené informácie
Všeobecné technické údaje
Prevádzkové napätie | AC/DC 120...240 V (min. 110 V, max. 265 V) Prevádzka s napätím pod 140 V obmedzuje tepelný výkon o cca. 10 %. Dalšie napájacie napätia na požiadanie (12-36 V AC/DC) |
---|---|
Výhrevný element | PTC pozistor, samoregulovaný s teplotným limitom Pozn. samoregulácia polovodiča nenahradzuje termostat! |
Tepelný žiarič | eloxovaný hliníkový profil |
Uchytenie | príchytka na DIN lištu 35 mm EN 60715 |
Montážna poloha | zvislá (prívod napájania dole) |
Prevádzková/skladovacia teplota | -45 až +70 °C (-49 až +158 °F) |
Prevádzková/skladovacia vlhkosť | max. 90 % RV (nekondenzujúca) |
Trieda ochrany | I (zemnením) |
Stupeň krytia | IP 44 |
Schválenie | VDE alebo UL File No. E150057 |
Voliteľné príslušenstvo | Ak je vyžadované pripojenie na panel skrutkami, je možné dokúpiť úchytky. Uchytenie skrutkou, obj. č 09024.0-00 (1 balení = 2 kusy) Poznámka: štadardné pripojenie na DIN lištu. |
Technické a objednacie údaje
Obj. číslo |
Prevádzkové napätie | Topný výkon* | Max. spínací prúd | Odporúčaná poistka T |
(Výška) L | Hmotnosť | Pripojenie | Schválení |
04700.0-00 | AC/DC 120-240 V |
10 W | 1 A | 1 A | 52 mm | 0,1 kg | 3x0,5mm2x300mm, izolovaný kábel (silikon) |
VDE |
---|---|---|---|---|---|---|---|---|
04701.0-00 | AC/DC 120-240 V |
20 W | 2,5 A | 2 A | 60 mm | 0,2 kg | 3x0,5mm2x300mm, izolovaný kábel (silikon) |
VDE |
04702.0-00 | AC/DC 120-240 V |
30 W | 3,0 A | 2 A | 70 mm | 0,2 kg | 3x0,5mm2x300mm, izolovaný kábel (silikon) |
VDE |
04700.9-00 | AC/DC 110-120 V |
10 W | 1,0 A | 1 A | 52 mm | 0,1 kg | 3xAWG 20x300mm, izolovaný kábel | UL File No. E150057 |
04701.9-00 | AC/DC 110-120 V |
20 W | 1,5 A | 2 A | 70 mm | 0,2 kg | 3xAWG 20x300mm, izolovaný kábel | UL File No. E150057 |
04702.9-00 | AC/DC 110-120 V |
30 W | 1,5 A | 2 A | 100 mm | 0,2 kg | 3xAWG 20x300mm, izolovaný kábel | UL File No. E150057 |
* pri izbovej teplote 20 °C |
Schéma
