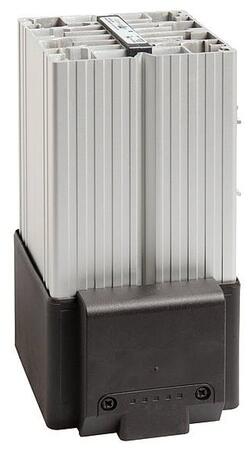

HGL 046 - Kompaktné výhrevné teleso s ventilátorom
Tepelný výkon: 250 alebo 400 W
Kompatkné odporové vyhrievacie teleso s ventilátorom
Jednoduchá montáž na DIN lištu.
Rozmery: 85×100×182 (222) mm
Napätie: 120 a 230 V AC, 24 a 48 V DC
Kompatkné odporové vyhrievacie teleso s ventilátorom
Jednoduchá montáž na DIN lištu.
Rozmery: 85×100×182 (222) mm
Napätie: 120 a 230 V AC, 24 a 48 V DC
Cena od 91,60 EUR
od 109,92 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (7)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Varianty k produktu HGL 046 - Kompaktné výhrevné teleso s ventilátorom (7)
Topné teleso s ventilátorom
HGL 046 - 250 W/230 VTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W; Délka: 182 mm
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 04640.0-00
Záruka: 12 m.
Skladom v GHV
skladom >10 ks
91,60 EUR/ks
109,92 EUR s DPH
+-
Topné teleso s ventilátorom
HGL 046 - 400 W/230 VTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 400W; Délka: 222 mm
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměr: 100x85x222mm; Hmotnost: 1,4 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměr: 100x85x222mm; Hmotnost: 1,4 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 04641.0-00
Záruka: 12 m.
Nie je skladom
na ceste >10 ks
99,20 EUR/ks
119,04 EUR s DPH
+-
Topné teleso s ventilátorom
HGL 046 - 250 W, AC 120 V, ULTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W; Povrchová teplota: +75°C
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Délka: 182 mm
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Délka: 182 mm
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topné teleso s ventilátorom
HGL 046 - 250 W/DC 24 VTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W; Délka: 182 mm
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: DC 24 V
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: DC 24 V
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 04640.1-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
127,20 EUR/ks
152,64 EUR s DPH
+-
Topné teleso s ventilátorom
HGL 046 - 250W/230 V; ext. ventilátorTopný element: odporový. Provozní napětí: AC 230 V, 50/60 Hz; Výkon: 250 W
Výkon ventilátoru: 45m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20; Ventilátor a topení se regulují zvlášť
Výkon ventilátoru: 45m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20; Ventilátor a topení se regulují zvlášť
OBJ: 04640.0-03
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
101,50 EUR/ks
121,80 EUR s DPH
+-
Topné teleso s ventilátorom
HGL 046 - 400 W/48 VDCTopný element: odporový. Provozní napětí: DC 48 V, Výkon: 400 W;
Výkon ventilátoru: 54m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20
Výkon ventilátoru: 54m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20
OBJ: 04641.2-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
151,90 EUR/ks
182,28 EUR s DPH
+-
Topné teleso s ventilátorom
HGL 046-400W/230 V; ext. ventilátorTopný element: odporový. Provozní napětí: AC 230 V, 50/60 Hz; Výkon: 400 W;
Výkon ventilátoru: 45m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20; Ventilátor a topení se regulují zvlášť
Výkon ventilátoru: 45m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20; Ventilátor a topení se regulují zvlášť
OBJ: 04641.0-03
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
102,30 EUR/ks
122,76 EUR s DPH
+-
Popis produktu
Kompaktný teplovzdušný ventilátor zaisťuje dokonalú ochranu proti kondenzácii. Integrovaný axiálny ventilátor zaisťuje rovnomernú teplotu v rozvádzačovej skrini. Bezpečnostný vypínač topného telesa chráni pred prehriatim v prípade poruchy ventilátoru.- Kompaktný design
- Odporový výhrevný element
- Jednoduchá montáž na DIN lištu
- Dlhá životnosť
- Bezúdržbová prevádzka
- Bezpečnostný vypínač výhrevného telesa
Rozšírené informácie
| Výhrevný element | odporové topidlo |
|---|---|
| Bezpečnostný vypínač | k ochrane proti prehriatiu v prípade zlyhania ventilátora |
| Tepelný žiarič | eloxovaný hliníkový profil |
| Teplota povrchu | max. 75 °C (400 W) |
| Axiálny ventilátor | guličkové ložiská, životnosť 50 000 h pri 25 °C (77 °F) |
| Voľný prietok vzduchu | 45 m3/h (AC 50 Hz) 54 m3/h (AC 60 Hz) 54 m3/h (DC) |
| Životnosť | 50.000 h pri +25 °C (+77 °F) |
| Pripojenie | interná svorkovnica pre vodiče 1,5 mm2 s držiakom káblu, uťahovací moment 0,8 Nm |
| Kryt svoriek | čierny plast podľa UL94 V-0 |
| Uchytenie | príchytka pre 35 mm DIN lištu, EN 60715 |
| Montážna poloha | zvislá (výstup vzduchu nahor) |
| Prevádzková/skladovacia teplota | -45 až +70 °C (-49 až 158 °F) |
| Prevádzková/skladovacia vlhkosť | max. 90 % RV (nekondenzujúca) |
| Stupeň krytia/trieda ochrany | IP20 / I (uzemnením) |
| Obj. číslo | Prevádzkové napätie | Výkon | Odporúčaná poistka T |
Dĺžka L | Hmotnosť | Schválenie |
| 04640.0-00 | AC 230 V, 50/60 Hz | 250 W | 2 A | 182 mm | 1,10 kg | VDE + UL File No. E150057 |
|---|---|---|---|---|---|---|
| 04641.0-00 | AC 230 V, 50/60 Hz | 400 W | 4 A | 222 mm | 1,40 kg | VDE + UL File No. E150057 |
| 04640.9-00 | AC 120 V, 50/60 Hz | 250 W | 4 A | 182 mm | 1,10 kg | VDE + UL File No. E150057 |
| 04641.9-00 | AC 120 V, 50/60 Hz | 400 W | 5 A | 222 mm | 1,40 kg | VDE + UL File No. E150057 |
| 04640.1-00 | DC 24 V | 250 W | 16 A | 182 mm | 1,10 kg | UL File No. E234324 |
| 04640.2-00 | DC 48 V | 250 W | 8 A | 182 mm | 1,10 kg | UL File No. E234324 |
| 04641.2-00 | DC 48 V | 400 W | 12,5 A | 222 mm | 1,40 kg | UL File No. E234324 |
Schéma ventilátora
Schéma zapojenia s termostatom
Schéma zapojenia pri spínaní pomocou relé
V prípade napájacieho napätia 24 a 48 V DC musí byť ventilátor spínaný cez relé.
Pre tento účel je odporúčané elektronické relé SM 010
