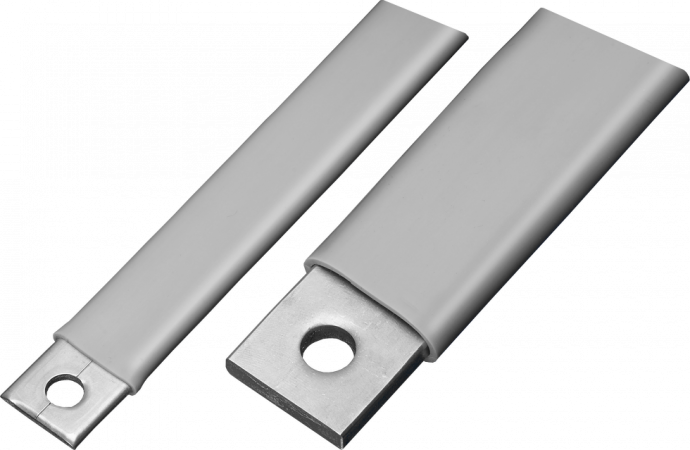

Spojka s izoláciou RHO

Spojky zo splietanej medenej pásky so silikónovou izoláciou RHO/SYL

Vodiče z plochej splietanej medenej pásky so silikónovou izolací RHO alebo SYL. Vhodné pre vodivé prepojenie pohyblivých súčastí elektrického zariadenia. Sú určené pre náročné aplikácie s vysokým prúdovým zaťažením. Spojky majú pripravené, pod tlakom lisované, koncovky s otvormi.

Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
+420 775 784 886
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Popis produktuRozšírené informácieSúbory na stiahnutie

Popis produktu

Vlastnosti spojky

  • Materiál: Meď Cu ETP UNI EN 1977-78:2000.
  • Splietané ploché vodiče z drôtov s priemerom 0,20 mm z holej alebo pocínovanej medi.
  • Dodanie pružnejších pások s drôtom 0,10 mm na požiadanie.
  • Koncovky medené, pocínované, lisované pod tlakom.
  • Rozsah prúdového zaťaženia: od 200 do 700 A
  • Iné rozmery pások, podľa požiadavkov zákazníka, na požiadanie.

Charakteristika izolácie:

Variant RHO:

  • Typ: silikónová RHO (SILICON-DYNASIL® séria 1000), šedá
  • Samozhášavá podľa FS 304142, s nízkotoxickým dymom
  • Reakcia na oheň (CSE): trieda 1
  • Trieda horenia: F1
  • Maximálna teplota: +250°C
  • Minimálna teplota: -50°C
  • Pracovné napätie: AC 1000 V alebo DC 1500 V
  • Hrúbka izolácie: 2mm
  • Dielektrická pevnosť: > 21 kV/mm

Variant SYL:

  • Typ: silikónová SYL (SILICON-DYNASIL® séria 1000), čierna
  • Samozhášavá podľa FS 304142, s nízkotoxickým dymom
  • Reakcia na oheň (CSE): trieda 1
  • Trieda horenia: F1
  • Maximálna teplota: +200°C
  • Minimálna teplota: -50°C
  • Pracovné napätie: AC 660 V alebo DC 1000 V
  • Hrúbka izolácie: 1,5mm
  • Dielektrická pevnosť: > 21 kV/mm




Rozšírené informácie

Schéma


Schéma - spojka ze splétaného měděného pásku s izolací



Prehľad typov spojok

Označenie spojky Prierez Rozmery [mm] Prúdové
Holá meď Pocínovaná meď [mm2] A B C D S L zaťaženie [A]
CRS 25-150/23 RHO CSS 25-150/23 RHO 25 23 23 10 9 3,2 150 160
CRS 25-200/23 RHO CSS 25-200/23 RHO 25 23 23 10 9 3,2 200 160
CRS 25-250/23 RHO CSS 25-250/23 RHO 25 23 23 10 9 3,2 250 160
CRS 25-300/23 RHO CSS 25-300/23 RHO 25 23 23 10 9 3,2 300 160
CRS 25-400/23 RHO CSS 25-400/23 RHO 25 23 23 10 9 3,2 400 160
CRS 25-500/23 RHO CSS 25-500/23 RHO 25 23 23 10 9 3,2 500 160
CRS 25-600/23 RHO CSS 25-600/23 RHO 25 23 23 10 9 3,2 600 160
CRS 35-150/23 RHO CSS 35-150/23 RHO 35 23 23 10 9 3,4 150 200
CRS 35-200/23 RHO CSS 35-200/23 RHO 35 23 23 10 9 3,4 200 200
CRS 35-250/23 RHO CSS 35-250/23 RHO 35 23 23 10 9 3,4 250 200
CRS 35-300/23 RHO CSS 35-300/23 RHO 35 23 23 10 9 3,4 300 200
CRS 35-400/23 RHO CSS 35-400/23 RHO 35 23 23 10 9 3,4 400 200
CRS 35-500/23 RHO CSS 35-500/23 RHO 35 23 23 10 9 3,4 500 200
CRS 35-600/23 RHO CSS 35-600/23 RHO 35 23 23 10 9 3,4 600 200
CRS 50-150/30 RHO CSS 50-150/30 RHO 50 30 30 15 11 4,5 150 250
CRS 50-200/30 RHO CSS 50-200/30 RHO 50 30 30 15 11 4,5 200 250
CRS 50-250/30 RHO CSS 50-250/30 RHO 50 30 30 15 11 4,5 250 250
CRS 50-300/30 RHO CSS 50-300/30 RHO 50 30 30 15 11 4,5 300 250
CRS 50-400/30 RHO CSS 50-400/30 RHO 50 30 30 15 11 4,5 400 250
CRS 50-500/30 RHO CSS 50-500/30 RHO 50 30 30 15 11 4,5 500 250
CRS 50-600/30 RHO CSS 50-600/30 RHO 50 30 30 15 11 4,5 600 250
CRS 75-150/30 RHO CSS 75-150/30 RHO 75 30 30 15 11 5 150 300
CRS 75-200/30 RHO CSS 75-200/30 RHO 75 30 30 15 11 5 200 300
CRS 75-250/30 RHO CSS 75-250/30 RHO 75 30 30 15 11 5 250 300
CRS 75-300/30 RHO CSS 75-300/30 RHO 75 30 30 15 11 5 300 300
CRS 75-400/30 RHO CSS 75-400/30 RHO 75 30 30 15 11 5 400 300
CRS 75-500/30 RHO CSS 75-500/30 RHO 75 30 30 15 11 5 500 300
CRS 75-600/30 RHO CSS 75-600/30 RHO 75 30 30 15 11 5 600 300
CRS 100-200/35 RHO CSS 100-200/35 RHO 100 35 35 15 11 5,6 200 350
CRS 100-250/35 RHO CSS 100-250/35 RHO 100 35 35 15 11 5,6 250 350
CRS 100-300/35 RHO CSS 100-300/35 RHO 100 35 35 15 11 5,6 300 350
CRS 100-350/35 RHO CSS 100-350/35 RHO 100 35 35 15 11 5,6 350 350
CRS 100-400/35 RHO CSS 100-400/35 RHO 100 35 35 15 11 5,6 400 350
CRS 100-500/35 RHO CSS 100-500/35 RHO 100 35 35 15 11 5,6 500 350
CRS 100-600/35 RHO CSS 100-600/35 RHO 100 35 35 15 11 5,6 600 350
CRS 120-200/35 RHO CSS 120-200/35 RHO 120 35 35 15 11 6,5 200 400
CRS 120-250/35 RHO CSS 120-250/35 RHO 120 35 35 15 11 6,5 250 400
CRS 120-300/35 RHO CSS 120-300/35 RHO 120 35 35 15 11 6,5 300 400
CRS 120-350/35 RHO CSS 120-350/35 RHO 120 35 35 15 11 6,5 350 400
CRS 120-400/35 RHO CSS 120-400/35 RHO 120 35 35 15 11 6,5 400 400
CRS 120-500/35 RHO CSS 120-500/35 RHO 120 35 35 15 11 6,5 500 400
CRS 120-600/35 RHO CSS 120-600/35 RHO 120 35 35 15 11 6,5 600 400
CRS 150-200/35 RHO CSS 150-200/35 RHO 150 35 35 15 13 7,5 200 450
CRS 150-250/35 RHO CSS 150-250/35 RHO 150 35 35 15 13 7,5 250 450
CRS 150-300/35 RHO CSS 150-300/35 RHO 150 35 35 15 13 7,5 300 450
CRS 150-350/35 RHO CSS 150-350/35 RHO 150 35 35 15 13 7,5 350 450
CRS 150-400/35 RHO CSS 150-400/35 RHO 150 35 35 15 13 7,5 400 450
CRS 150-500/35 RHO CSS 150-500/35 RHO 150 35 35 15 13 7,5 500 450
CRS 150-600/35 RHO CSS 150-600/35 RHO 150 35 35 15 13 7,5 600 450
CRS 200-250/40 RHO CSS 200-250/40 RHO 200 40 40 20 13 8,3 250 525
CRS 200-300/40 RHO CSS 200-300/40 RHO 200 40 40 20 13 8,3 300 525
CRS 200-350/40 RHO CSS 200-350/40 RHO 200 40 40 20 13 8,3 350 525
CRS 200-400/40 RHO CSS 200-400/40 RHO 200 40 40 20 13 8,3 400 525
CRS 200-500/40 RHO CSS 200-500/40 RHO 200 40 40 20 13 8,3 500 525
CRS 200-600/40 RHO CSS 200-600/40 RHO 200 40 40 20 13 8,3 600 525
CRS 250-250/40 RHO CSS 250-250/40 RHO 250 40 40 20 13 10 250 630
CRS 250-300/40 RHO CSS 250-300/40 RHO 250 40 40 20 13 10 300 630
CRS 250-350/40 RHO CSS 250-350/40 RHO 250 40 40 20 13 10 350 630
CRS 250-400/40 RHO CSS 250-400/40 RHO 250 40 40 20 13 10 400 630
CRS 250-500/40 RHO CSS 250-500/40 RHO 250 40 40 20 13 10 500 630
CRS 250-600/40 RHO CSS 250-600/40 RHO 250 40 40 20 13 10 600 630
