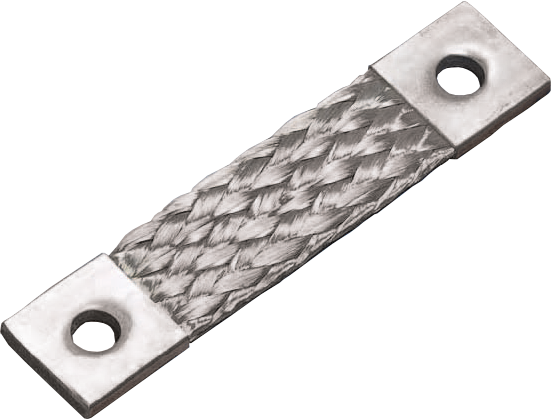

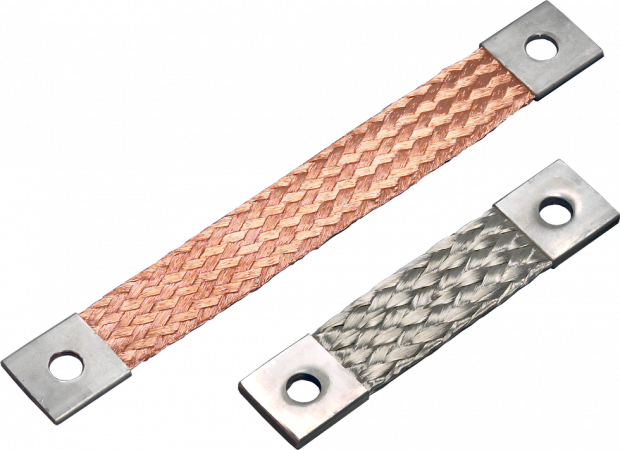

Spojky zo splietaných medených pások do prierezu 150 mm2
Pružné vodiče zo splietaných pások do prierezu 150 mm2 s pocínovanými koncovkami. Vhodné pre vodivé prepojenie pohyblivých častí s veľkým prúdovým zaťažením.
Povedzte nám Vaše požiadavky. Radi ponúkneme riešenie na mieru.
Dostupnosť: Na požiadanie
Zvoľte variantu (46)
Dopyt na produktPorovnať
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Varianty k produktu Spojky zo splietaných medených pások do prierezu 150 mm2 (46)

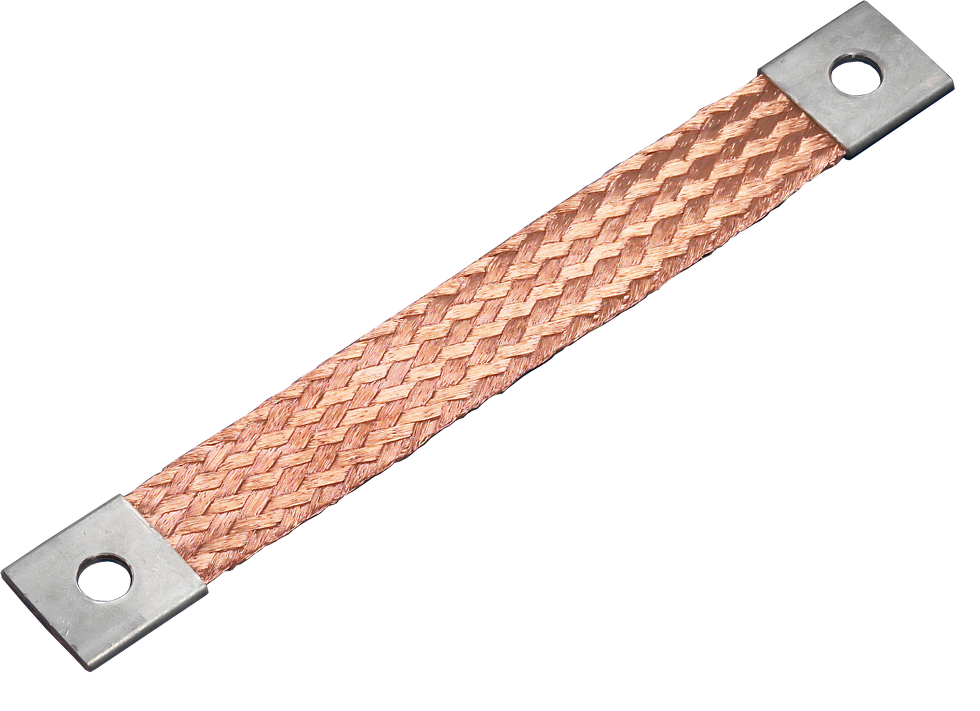

Spojka ze splétaného pásku CRS 10-200/10 - holá měď
Průřez: 10mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 10mm; Délka koncovky: 10mm;
Koncovky pocínované; Tloušťka koncovky: 2,5mm; Typ vrtání: W1; Průměr otvorů: 5mm; Proudová zatížitelnost: 85A AC;
Koncovky pocínované; Tloušťka koncovky: 2,5mm; Typ vrtání: W1; Průměr otvorů: 5mm; Proudová zatížitelnost: 85A AC;

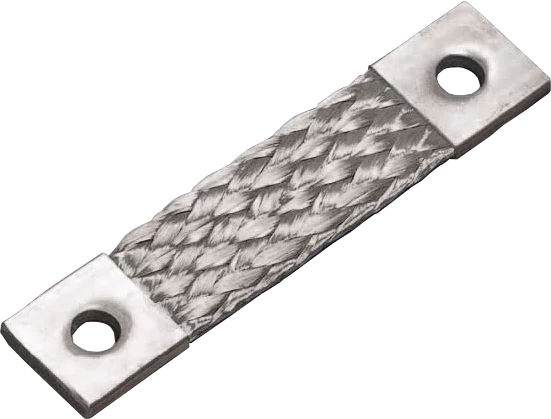

Spojka ze splétaného pásku CSS 10-200/10 - pocínovaná měď
Průřez: 10mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 10mm; Délka koncovky: 10mm;
Koncovky pocínované; Tloušťka koncovky: 2,5mm; Typ vrtání: W1; Průměr otvorů: 5mm; Proudová zatížitelnost: 85A AC;
Koncovky pocínované; Tloušťka koncovky: 2,5mm; Typ vrtání: W1; Průměr otvorů: 5mm; Proudová zatížitelnost: 85A AC;
Spojka ze splétaného pásku CRS 10-200/12 - holá měď
Průřez: 10mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 12mm; Délka koncovky: 12mm;
Koncovky pocínované; Tloušťka koncovky: 2,2mm; Typ vrtání: W1; Průměr otvorů: 6mm; Proudová zatížitelnost: 85A AC;
Koncovky pocínované; Tloušťka koncovky: 2,2mm; Typ vrtání: W1; Průměr otvorů: 6mm; Proudová zatížitelnost: 85A AC;
Spojka ze splétaného pásku CSS 10-200/12 - pocínovaná měď
Průřez: 10mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 12mm; Délka koncovky: 12mm;
Koncovky pocínované; Tloušťka koncovky: 2,2mm; Typ vrtání: W1; Průměr otvorů: 6mm; Proudová zatížitelnost: 85A AC;
Koncovky pocínované; Tloušťka koncovky: 2,2mm; Typ vrtání: W1; Průměr otvorů: 6mm; Proudová zatížitelnost: 85A AC;
Spojka ze splétaného pásku CRS 16-200/15 - holá měď
Průřez: 16mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 15mm; Délka koncovky: 15mm;
Koncovky pocínované; Tloušťka koncovky: 2,5mm; Typ vrtání: W1; Průměr otvorů: 7mm; Proudová zatížitelnost: 120A AC;
Koncovky pocínované; Tloušťka koncovky: 2,5mm; Typ vrtání: W1; Průměr otvorů: 7mm; Proudová zatížitelnost: 120A AC;
Spojka ze splétaného pásku CRS 16-200/17 - holá měď
Průřez: 16mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 17mm; Délka koncovky: 17mm;
Koncovky pocínované; Tloušťka koncovky: 3,3mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 120A AC;
Koncovky pocínované; Tloušťka koncovky: 3,3mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 120A AC;
Spojka ze splétaného pásku CRS 25-200/20 - holá měď
Průřez: 25mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 20mm; Délka koncovky: 20mm;
Koncovky pocínované; Tloušťka koncovky: 3,7mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 150A AC;
Koncovky pocínované; Tloušťka koncovky: 3,7mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 150A AC;
Spojka ze splétaného pásku CSS 25-200/20 - pocínovaná měď
Průřez: 25mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 20mm; Délka koncovky: 20mm;
Koncovky pocínované; Tloušťka koncovky: 3,7mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 150A AC;
Koncovky pocínované; Tloušťka koncovky: 3,7mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 150A AC;
Spojka ze splétaného pásku CRS 25-200/25 - holá měď
Průřez: 25mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 25mm; Délka koncovky: 25mm;
Koncovky pocínované; Tloušťka koncovky: 3,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 160A AC;
Koncovky pocínované; Tloušťka koncovky: 3,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 160A AC;
Spojka ze splétaného pásku CSS 25-200/25 - pocínovaná měď
Průřez: 25mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 25mm; Délka koncovky: 25mm;
Koncovky pocínované; Tloušťka koncovky: 3,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 160A AC;
Koncovky pocínované; Tloušťka koncovky: 3,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 160A AC;
Spojka ze splétaného pásku CRS 35-200/22 - holá měď
Průřez: 35mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 22mm; Délka koncovky: 22mm;
Koncovky pocínované; Tloušťka koncovky: 4,1mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 190A AC;
Koncovky pocínované; Tloušťka koncovky: 4,1mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 190A AC;
Spojka ze splétaného pásku CSS 35-200/22 - pocínovaná měď
Průřez: 35mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 22mm; Délka koncovky: 22mm;
Koncovky pocínované; Tloušťka koncovky: 4,1mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 190A AC;
Koncovky pocínované; Tloušťka koncovky: 4,1mm; Typ vrtání: W1; Průměr otvorů: 9mm; Proudová zatížitelnost: 190A AC;
Spojka ze splétaného pásku CRS 35-200/25 - holá měď
Průřez: 35mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 25mm; Délka koncovky: 25mm;
Koncovky pocínované; Tloušťka koncovky: 4,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 200A AC;
Koncovky pocínované; Tloušťka koncovky: 4,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 200A AC;
Spojka ze splétaného pásku CSS 35-200/25 - pocínovaná měď
Průřez: 35mm2; Z drátků o průměru: 0,20mm (flexibilní); Délka (celková): 200mm; Šířka koncovky: 25mm; Délka koncovky: 25mm;
Koncovky pocínované; Tloušťka koncovky: 4,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 200A AC;
Koncovky pocínované; Tloušťka koncovky: 4,3mm; Typ vrtání: W1; Průměr otvorů: 11mm; Proudová zatížitelnost: 200A AC;
Popis produktu
- Materiál: Elektrotechnická meď (Cu ETP UNI 1977-78:2000), pocínovaná alebo holá.
- Priemer drôtov: 0,20 mm štandard alebo 0,10 mm na vyžiadanie.
- Koncovky: lisované pod tlakom, pocínované alebo na prianie postriebrené.
- Prierezy vodičov od 10 do 150 mm.
- Pre prúdové zaťaženie od 85 do 610 A.
- Pre šírky prípojníc od 10 do 45mm.
Rozšírené informácie
Schéma
| Typové označenie | Prierez [mm2] |
A [mm] |
B [mm] |
Hrúbka S [mm] |
Dĺžka L [mm] |
Prieměr otvorov D [mm] |
Prúdová zaťažiteľnosť AC [A] |
|
|---|---|---|---|---|---|---|---|---|
| Holá meď | Pocínovaná meď | |||||||
| CRS10-200/10 | CSS10-200/10 | 10 | 10 | 10 | 2,5 | 200 | 5 | 85 |
| CRS10-200/12 | CSS10-200/12 | 10 | 12 | 12 | 2,2 | 200 | 6 | 85 |
| CRS16-200/15 | CSS16-200/15 | 16 | 15 | 15 | 2,5 | 200 | 7 | 120 |
| CRS16-200/17 | CSS16-200/17 | 16 | 17 | 17 | 3,3 | 200 | 9 | 120 |
| CRS25-200/20 | CSS25-200/20 | 25 | 20 | 20 | 3,7 | 200 | 9 | 150 |
| CRS25-200/22 | CSS25-200/22 | 25 | 22 | 22 | 3,5 | 200 | 9 | 150 |
| CRS25-200/25 | CSS25-200/25 | 25 | 25 | 25 | 3,3 | 200 | 11 | 160 |
| CRS35-200/22 | CSS35-200/22 | 35 | 22 | 22 | 4,1 | 200 | 9 | 190 |
| CRS35-200/25 | CSS35-200/25 | 35 | 25 | 25 | 4,3 | 200 | 11 | 200 |
| CRS50-200/25 | CSS50-200/25 | 50 | 25 | 25 | 4,6 | 200 | 11 | 260 |
| CRS50-200/30 | CSS50-200/30 | 50 | 30 | 30 | 4,2 | 200 | 13 | 280 |
| CRS50-250/35 | CSS50-250/35 | 50 | 35 | 35 | 3,8 | 250 | 13 | 300 |
| CRS75-200/30 | CSS75-200/30 | 75 | 30 | 30 | 5,2 | 200 | 13 | 390 |
| CRS75-250/35 | CSS75-250/35 | 75 | 35 | 35 | 4,8 | 250 | 13 | 410 |
| CRS100-200/30 | CSS100-200/30 | 100 | 30 | 30 | 6,0 | 200 | 13 | 440 |
| CRS100-200/35 | CSS100-200/35 | 100 | 35 | 35 | 5,6 | 200 | 13 | 460 |
| CRS100-250/40 | CSS100-250/40 | 100 | 40 | 40 | 5,2 | 250 | 13 | 480 |
| CRS120-200/30 | CSS120-200/30 | 120 | 30 | 30 | 7,0 | 200 | 13 | 490 |
| CRS120-200/35 | CSS120-200/35 | 120 | 35 | 35 | 6,5 | 200 | 13 | 510 |
| CRS120-250/40 | CSS120-250/40 | 120 | 40 | 40 | 6,0 | 250 | 13 | 540 |
| CRS150-200/30 | CSS150-200/30 | 150 | 30 | 30 | 8,0 | 200 | 13 | 540 |
| CRS150-200/35 | CSS150-200/35 | 150 | 35 | 35 | 7,5 | 200 | 13 | 560 |
| CRS150-250/40 | CSS150-250/40 | 150 | 40 | 40 | 6,8 | 250 | 13 | 590 |
| CRS150-250/45 | CSS150-250/45 | 150 | 45 | 45 | 6,2 | 250 | 13 | 610 |
Údaje o prúdovej zaťažiteľnosti sú informatívne. Iné dĺžky "L" na vyžiadanie.
Články a informácie
Súvisiace produkty
Varianty: 49

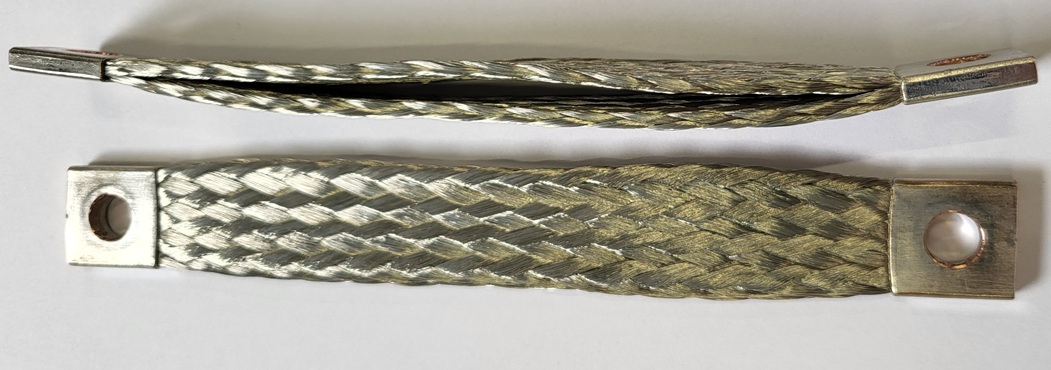

Spojky zo splietaných pások od prierezu 200 mm2Pružné vodiče zo splietaných pások s pocínovanými koncovkami. Vhodné pre vodivé prepojenie pohyblivých častí s veľkým prúdovým zaťažením.
