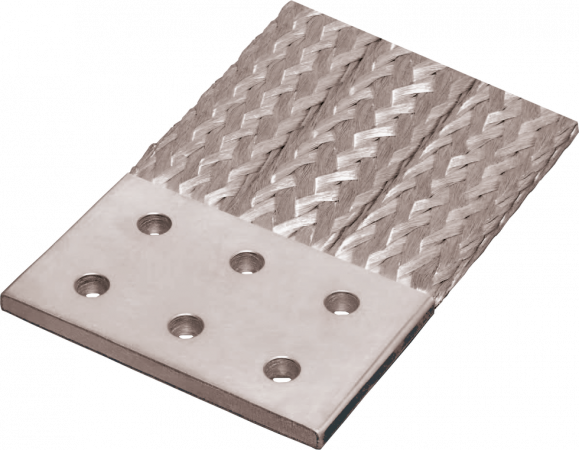

Spojky z plochých pások so širokou koncovkou

Spojky zložené zo splietaných medených pások so širokou koncovkou, vhodné pre pružné pripojenie veľkých transformátorov s vysokým prúdovým zaťažením od 2200 do 4200 A.

Dostupnosť: Na požiadanie

Dopyt na produkt

Porovnať

Ing. Jan Jaroš

+420 775 784 886

Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Popis produktu

Pre pripojenie veľkých transformátorov s veľkým prúdovým zaťažením.
Pre šírky prípojníc od 150 do 220mm.
Materiál: vyrobené z medených pások, spletených z drôtov s priemerom 0,20 mm (Cu ETP UNI 1977-78:2000)
Konštrukcia: pásky môžu byť z holej alebo pocínovanej medi. Koncové pripojenie vyrobené z pocínovaného tubusu, do ktorého sú vložené pletence a zlisované pod tlakom.
Koncové pripojenie je možné dodať na vyžiadanie taktiež postriebrené.
Na vyžiadanie je možné dodať taktiež iné rozmerové prevedenie podľa požiadavok zákazníka.

Rozšírené informácie

Schéma

Prevedenie		Prierez [mm²]	A [mm]	B [mm]	S [mm]	L [mm]	Priemer otvorov [mm]	Typ vŕtania	Prúd. zaťaženie AC [A]
Holá meď	Pocínovaná meď	Prierez [mm²]	A [mm]	B [mm]	S [mm]	L [mm]	Priemer otvorov [mm]	Typ vŕtania	Prúd. zaťaženie AC [A]
CRS 800-450/150	CSS 800-450/150	800	120	150	12,5	450	13	W7	2200
CRS 800-450/160	CSS 800-450/160	800	120	160	12	450	13	W8	2400
CRS 800-500/180	CSS 800-500/180	800	120	180	11	500	13	W8	2500
CRS 800-500/200	CSS 800-500/200	800	120	200	10	500	13	W9	2700
CRS 1000-500/150	CSS 1000-500/150	1000	120	150	14	500	13	W7	2400
CRS 1000-500/160	CSS 1000-500/160	1000	120	160	14,5	500	13	W8	2500
CRS 1000-500/180	CSS 1000-500/180	1000	120	180	13	500	13	W8	2650
CRS 1000-500/200	CSS 1000-500/200	1000	120	200	11	500	13	W9	2800
CRS 1200-500/150	CSS 1200-500/150	1200	120	150	16	500	13	W7	2500
CRS 1200-500/160	CSS 1200-500/160	1200	120	160	15	500	13	W8	2650
CRS 1200-500/180	CSS 1200-500/180	1200	120	180	14	500	13	W8	2800
CRS 1200-500/200	CSS 1200-500/200	1200	120	200	13	500	13	W9	3000
CRS 1500-500/150	CSS 1500-500/150	1500	120	150	19	500	15	W7	2700
CRS 1500-500/160	CSS 1500-500/160	1500	120	160	18	500	15	W8	2900
CRS 1500-500/180	CSS 1500-500/180	1500	120	180	16,5	500	15	W8	3000
CRS 1500-500/200	CSS 1500-500/200	1500	120	200	15	500	15	W9	3100
CRS 1800-500/150	CSS 1800-500/150	1800	120	150	21,5	500	15	W7	2850
CRS 1800-500/160	CSS 1800-500/160	1800	120	160	20	500	15	W8	3000
CRS 1800-500/180	CSS 1800-500/180	1800	120	180	18,5	500	15	W8	3200
CRS 1800-500/200	CSS 1800-500/200	1800	120	200	17,5	500	15	W9	3300
CRS 2000-500/150	CSS 2000-500/150	2000	120	150	24	500	15	W7	3100
CRS 2000-500/160	CSS 2000-500/160	2000	120	160	23	500	15	W8	3200
CRS 2000-500/180	CSS 2000-500/180	2000	120	180	21,5	500	15	W8	3400
CRS 2000-500/200	CSS 2000-500/200	2000	120	200	20	500	15	W9	3500
CRS 2000-600/220	CSS 2000-600/220	2000	140	220	18,5	600	15	W9	3600
CRS 2500-500/150	CSS 2500-500/150	2500	120	150	28	500	15	W7	3200
CRS 2500-500/160	CSS 2500-500/160	2500	120	160	26	500	15	W8	3400
CRS 2500-500/180	CSS 2500-500/180	2500	120	180	23,5	500	15	W8	3600
CRS 2500-500/200	CSS 2500-500/200	2500	120	200	22	500	15	W9	3800
CRS 2500-600/220	CSS 2500-600/220	2500	140	220	20,5	600	15	W9	4000
CRS 3000-500/150	CRS 3000-500/150	3000	120	150	34	500	15	W7	3500
CRS 3000-500/160	CRS 3000-500/160	3000	120	160	32	500	15	W8	3700
CRS 3000-500/180	CRS 3000-500/180	3000	120	180	29	500	15	W8	3900
CRS 3000-500/200	CRS 3000-500/200	3000	120	200	27	500	15	W9	4000
CRS 3000-600/220	CRS 3000-600/220	3000	140	220	25	600	15	W9	4200
