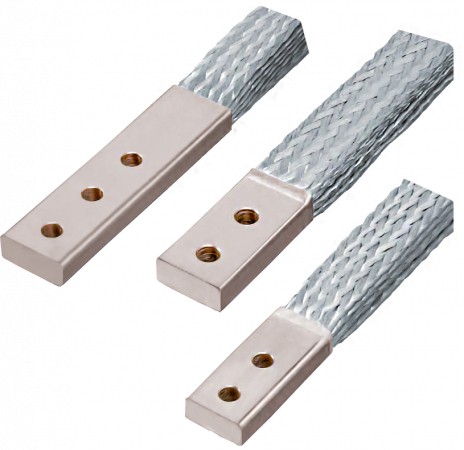

Spojky z plochých medených pások so zúženými koncovkami
Vodivé spojky zo splietaných plochých pások so zúženou a predĺženou pripojovacou plochou. Vhodné pre pružné, vodivé spojenia s vysokým prúdovým zaťažením.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Popis produktu
- Vyrobené z plochej pásky, spletenej z drôtu s priemerom 0,20 mm.
- Materiál pásky: pocínovaná meď
- Pripojovacie plochy pocínované alebo postriebrené, lisované pod tlakom.
- Použitie pre pohyblivé vodivé spojenie súčastí s vysokým prúdovým zaťažením od 800 do 1900 A
- Pre šírky prípojníc od 35 do 70mm.
Rozšírené informácie
Schéma
Prehľad typov
| Postriebrené koncovky | Pocínované koncovky | Prierez [mm2] | Dĺžka konc. A [mm] | Šírka B [mm] | Hrúbka S [mm] | Dĺžka L [mm] | Priemer otvorov D [mm] | Typ vŕtania | Prúd. zaťaženie AC [A] |
|---|---|---|---|---|---|---|---|---|---|
| CSA 300-400/35 | CSS 300-400/35 | 300 | 100 | 35 | 16 | 400 | 13 | W2x40 | 800 |
| CSA 300-400/40 | CSS 300-400/40 | 300 | 100 | 40 | 14,5 | 400 | 13 | W2x40 | 850 |
| CSA 300-400/45 | CSS 300-400/45 | 300 | 100 | 45 | 13,5 | 400 | 13 | W2x40 | 900 |
| CSA 300-400/50 | CSS 300-400/50 | 300 | 100 | 50 | 12,5 | 400 | 13 | W2x50 | 950 |
| CSA 400-400/35 | CSS 400-400/35 | 400 | 100 | 35 | 20 | 400 | 13 | W2x40 | 850 |
| CSA 400-400/40 | CSS 400-400/40 | 400 | 100 | 40 | 17 | 400 | 13 | W2x40 | 900 |
| CSA 400-400/45 | CSS 400-400/45 | 400 | 100 | 45 | 16 | 400 | 13 | W2x40 | 950 |
| CSA 400-400/50 | CSS 400-400/50 | 400 | 100 | 50 | 14,5 | 400 | 13 | W2x50 | 1000 |
| CSA 500-400/40 | CSS 500-400/40 | 500 | 100 | 40 | 21 | 400 | 13 | W2x40 | 1000 |
| CSA 500-400/45 | CSS 500-400/45 | 500 | 100 | 45 | 19 | 400 | 13 | W2x40 | 1100 |
| CSA 500-400/50 | CSS 500-400/50 | 500 | 100 | 50 | 17,5 | 400 | 13 | W2x50 | 1200 |
| CSA 500-450/55 | CSS 500-450/55 | 500 | 120 | 55 | 16 | 450 | 13 | W2x60 | 1300 |
| CSA 600-400/40 | CSS 600-400/40 | 600 | 100 | 40 | 24,5 | 400 | 13 | W2x40 | 1100 |
| CSA 600-400/45 | CSS 600-400/45 | 600 | 100 | 45 | 22 | 400 | 13 | W2x40 | 1150 |
| CSA 600-400/50 | CSS 600-400/50 | 600 | 100 | 50 | 20,5 | 400 | 13 | W2x50 | 1200 |
| CSA 600-450/55 | CSS 600-450/55 | 600 | 120 | 55 | 19 | 450 | 13 | W2x60 | 1300 |
| CSA 600-450/60 | CSS 600-450/60 | 600 | 120 | 60 | 17,5 | 450 | 13 | W2x60 | 1400 |
| CSA 700-400/40 | CSS 700-400/40 | 700 | 100 | 40 | 28 | 400 | 13 | W2x40 | 1150 |
| CSA 700-400/45 | CSS 700-400/45 | 700 | 100 | 45 | 25,5 | 400 | 13 | W2x40 | 1250 |
| CSA 700-400/50 | CSS 700-400/50 | 700 | 100 | 50 | 23 | 400 | 13 | W2x50 | 1350 |
| CSA 700-450/55 | CSS 700-450/55 | 700 | 120 | 55 | 21,5 | 450 | 13 | W2x60 | 1450 |
| CSA 700-450/60 | CSS 700-450/60 | 700 | 120 | 60 | 20 | 450 | 13 | W2x60 | 1550 |
| CSA 800-400/40 | CSS 800-400/40 | 800 | 100 | 40 | 36 | 400 | 13 | W2x40 | 1250 |
| CSA 800-400/45 | CSS 800-400/45 | 800 | 100 | 45 | 32 | 400 | 13 | W2x40 | 1350 |
| CSA 800-400/50 | CSS 800-400/50 | 800 | 100 | 50 | 28,5 | 400 | 13 | W2x50 | 1450 |
| CSA 800-450/55 | CSS 800-450/55 | 800 | 120 | 55 | 26,5 | 450 | 13 | W2x60 | 1600 |
| CSA 800-450/60 | CSS 800-450/60 | 800 | 120 | 60 | 24,5 | 450 | 13 | W2x60 | 1700 |
| CSA 900-400/40 | CSS 900-400/40 | 900 | 100 | 40 | 37 | 400 | 13 | W2x40 | 1350 |
| CSA 900-400/45 | CSS 900-400/45 | 900 | 100 | 45 | 33,5 | 400 | 13 | W2x40 | 1450 |
| CSA 900-400/50 | CSS 900-400/50 | 900 | 100 | 50 | 30 | 400 | 13 | W2x50 | 1600 |
| CSA 900-450/55 | CSS 900-450/55 | 900 | 120 | 55 | 27,5 | 450 | 13 | W2x60 | 1700 |
| CSA 900-450/60 | CSS 900-450/60 | 900 | 120 | 60 | 25,5 | 450 | 13 | W2x60 | 1800 |
| CSA 1000-450/50 | CSS 1000-450/50 | 1000 | 100 | 50 | 33 | 450 | 13 | W2x50 | 1700 |
| CSA 1000-450/55 | CSS 1000-450/55 | 1000 | 120 | 55 | 30 | 450 | 13 | W2x60 | 1800 |
| CSA 1000-500/60 | CSS 1000-500/60 | 1000 | 120 | 60 | 28 | 500 | 13 | W2x60 | 1850 |
| CSA 1000-500/70 | CSS 1000-500/70 | 1000 | 120 | 70 | 24 | 500 | 13 | W2x60 | 1900 |
