Spojky z krúteného medeného lana

Vodiče z medeného veľmi pružného krúteného lana s pocínovanými koncovkami lisovanými pod tlakom. Určené pre vysoké prúdové zaťaženie s prierezmi od 300 do 600 mm2. Spojky múžu byť dodané bez izolácie alebo s izoláciou podľa voľby zákazníka.

Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Popis produktu

  • vyrobené z medených drôtov o priemere 0,10 mm (Cu ETP UNI EN 1977-78:2000).
  • koncovky lisované pod tlakom, pocínované s otvorom o priereze 13 mm.
  • vzduchom chladené.
  • vhodné pre zvarovacie stroje.
  • je možné dodať neizolované alebo s izoláciou podľa voľby zákazníka (viď. tabuľka).
  • iné rozmery neuvedené v tabuľke na vyžiadanie.

Rozšírené informácie

Tabuľka rozmerov spojok

Iné rozmery spojok je možné dodať na vyžiadanie alebo podľa dodaného výkresu.
Schéma - spojka z krouceného lana


Označenie Prierez Rozmery [mm]
[mm2] A B C S L vŕtanie
CCR 300-250/32 300 50 32 16 17,0 250 13
CCR 300-300/32 300 50 32 16 17,0 300 13
CCR 300-350/32 300 50 32 16 17,0 350 13
CCR 300-400/32 300 50 32 16 17,0 400 13
CCR 300-450/32 300 50 32 16 17,0 450 13
CCR 300-500/32 300 50 32 16 17,0 500 13
CCR 400-250/32 400 50 32 16 20,5 250 13
CCR 400-300/32 400 50 32 16 20,5 300 13
CCR 400-350/32 400 50 32 16 20,5 350 13
CCR 400-400/32 400 50 32 16 20,5 400 13
CCR 400-450/32 400 50 32 16 20,5 450 13
CCR 400-500/32 400 50 32 16 20,5 500 13
CCR 500-300/32 500 50 32 16 24,5 300 13
CCR 500-350/32 500 50 32 16 24,5 350 13
CCR 500-400/32 500 50 32 16 24,5 400 13
CCR 500-450/32 500 50 32 16 24,5 450 13
CCR 500-500/32 500 50 32 16 24,5 500 13
CCR 500-600/32 500 50 32 16 24,5 600 13
CCR 600-400/40 600 50 32 16 23,0 400 13
CCR 600-450/40 600 50 32 16 23,0 450 13
CCR 600-500/40 600 50 32 16 23,0 500 13
CCR 600-550/40 600 50 32 16 23,0 550 13
CCR 600-600/40 600 50 32 16 23,0 600 13
CCR 600-700/40 600 50 32 16 23,0 700 13

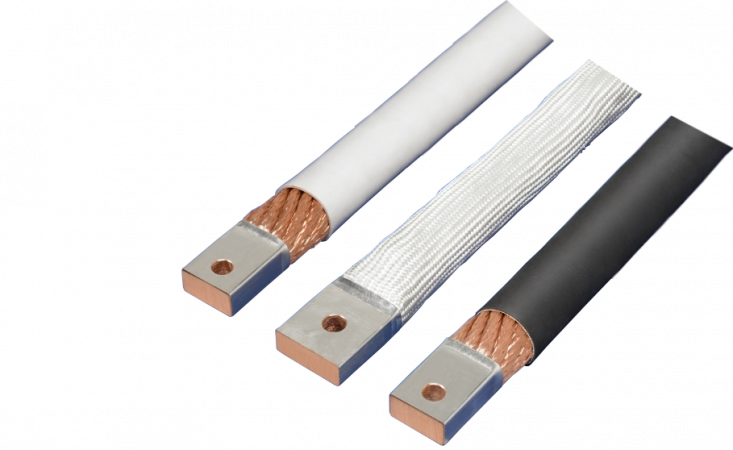

Možnosti výberu izolácie

Typ izolácie Označenie
Sklolaminátová HVR
Gumová HKR
Silikónová šedá RHO
Polyolefinová čierna PLF
