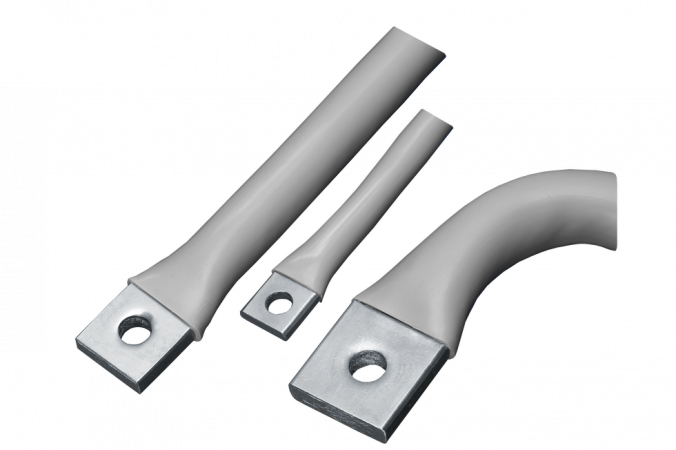

Spojka z lanka RHO

Spojky z krúteného medeného lana s izolaciou RHO

Charakteristika izolácie

Pružné spojky so silikónovou izoláciou z krúteného medeného lanka s prierezom od 50 do 300 mm2. Na oboch koncoch sú ukončené plochými pocínovanými koncovkami s otvormi.
Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
+420 775 784 886
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Popis produktuRozšírené informácieSúbory na stiahnutie

Popis produktu

  • Vyrobené z krúteného medeného lanka zloženého z drôtov s priemerom 0,20 mm (Cu ETP UNI EN 1977-78:2000).
  • Pružná časť je vyrobená z holej (CCR) alebo pocínovanej (CCS) medi.
  • Koncovky lisované pod tlakom, pocínované.
  • Potiahnuté pružnou šedou silikónovou izoláciou RHO.
  • Spojky sú ohybné do všetkých strán, vhodné pre elektrické vodivé prepojenie pohyblivých súčastí zariadení.
  • Veľké prúdové zaťaženie od 200 do 700 A.
  • Typ: silikónová RHO (SILICON-DYNASIL® séria 1000), šedá, bez halogénov
  • Samozhášavá podľa FS 304142 s nízkotoxickým dymom
  • Reakcia na oheň (CSE): trieda 1
  • Trieda horenia: F1
  • Maximálna teplota: +250 °C
  • Minimálna teplota: -50 °C
  • Pracovné napätie: AC 1000 V alebo DC 1500 V
  • Hrúbka izolácie: 2 mm
  • Dielektrická pevnosť: > 21 kV/mm

Rozšírené informácie

Schéma

Schéma - Spojka z kroucených lanek s izolací

Prehľad typov

Materiál / OznačeniePrierez
[mm2]		Rozmery [mm]Prúd.
zaťaženie
[A]
Holá meďPocínovaná meďABCDSL
CCR 50-200/20 RHO CCS 50-200/20 RHO 50 20 20 10 9 5,3 200 200
CCR 50-250/20 RHO CCS 50-250/20 RHO 50 20 20 10 9 5,3 250 200
CCR 50-300/20 RHO CCS 50-300/20 RHO 50 20 20 10 9 5,3 300 200
CCR 50-350/20 RHO CCS 50-350/20 RHO 50 20 20 10 9 5,3 350 200
CCR 50-400/20 RHO CCS 50-400/20 RHO 50 20 20 10 9 5,3 400 200
CCR 50-500/20 RHO CCS 50-500/20 RHO 50 20 20 10 9 5,3 500 200
CCR 50-600/20 RHO CCS 50-600/20 RHO 50 20 20 10 9 5,3 600 200
CCR 70-200/22 RHO CCS 70-200/22 RHO 70 22 22 10 11 6,7 200 250
CCR 70-250/22 RHO CCS 70-250/22 RHO 70 22 22 10 11 6,7 250 250
CCR 70-300/22 RHO CCS 70-300/22 RHO 70 22 22 10 11 6,7 300 250
CCR 70-350/22 RHO CCS 70-350/22 RHO 70 22 22 10 11 6,7 350 250
CCR 70-400/22 RHO CCS 70-400/22 RHO 70 22 22 10 11 6,7 400 250
CCR 70-500/22 RHO CCS 70-500/22 RHO 70 22 22 10 11 6,7 500 250
CCR 70-600/22 RHO CCS 70-600/22 RHO 70 22 22 10 11 6,7 600 250
CCR 100-200/25 RHO CCS 100-200/25 RHO 100 25 25 12 11 7,3 200 300
CCR 100-250/25 RHO CCS 100-250/25 RHO 100 25 25 12 11 7,3 250 300
CCR 100-300/25 RHO CCS 100-300/25 RHO 100 25 25 12 11 7,3 300 300
CCR 100-350/25 RHO CCS 100-350/25 RHO 100 25 25 12 11 7,3 350 300
CCR 100-400/25 RHO CCS 100-400/25 RHO 100 25 25 12 11 7,3 400 300
CCR 100-500/25 RHO CCS 100-500/25 RHO 100 25 25 12 11 7,3 500 300
CCR 100-600/25 RHO CCS 100-600/25 RHO 100 25 25 12 11 7,3 600 300
CCR 120-200/25 RHO CCS 120-200/25 RHO 120 25 25 12 11 8,3 200 350
CCR 120-250/25 RHO CCS 120-250/25 RHO 120 25 25 12 11 8,3 250 350
CCR 120-300/25 RHO CCS 120-300/25 RHO 120 25 25 12 11 8,3 300 350
CCR 120-350/25 RHO CCS 120-350/25 RHO 120 25 25 12 11 8,3 350 350
CCR 120-400/25 RHO CCS 120-400/25 RHO 120 25 25 12 11 8,3 400 350
CCR 120-500/25 RHO CCS 120-500/25 RHO 120 25 25 12 11 8,3 500 350
CCR 120-600/25 RHO CCS 120-600/25 RHO 120 25 25 12 11 8,3 600 350
CCR 150-200/30 RHO CCS 150-200/30 RHO 150 30 30 15 13 8,5 200 400
CCR 150-250/30 RHO CCS 150-250/30 RHO 150 30 30 15 13 8,5 250 400
CCR 150-300/30 RHO CCS 150-300/30 RHO 150 30 30 15 13 8,5 300 400
CCR 150-350/30 RHO CCS 150-350/30 RHO 150 30 30 15 13 8,5 350 400
CCR 150-400/30 RHO CCS 150-400/30 RHO 150 30 30 15 13 8,5 400 400
CCR 150-500/30 RHO CCS 150-500/30 RHO 150 30 30 15 13 8,5 500 400
CCR 150-600/30 RHO CCS 150-600/30 RHO 150 30 30 15 13 8,5 600 400
CCR 200-250/35 RHO CCS 200-250/35 RHO 200 35 35 15 13 9,3 250 500
CCR 200-300/35 RHO CCS 200-300/35 RHO 200 35 35 15 13 9,3 300 500
CCR 200-350/35 RHO CCS 200-350/35 RHO 200 35 35 15 13 9,3 350 500
CCR 200-400/35 RHO CCS 200-400/35 RHO 200 35 35 15 13 9,3 400 500
CCR 200-500/35 RH CCS 200-500/35 RHO 200 35 35 15 13 9,3 500 500
CCR 200-600/35 RHO CCS 200-600/35 RHO 200 35 35 15 13 9,3 600 500
CCR 240-250/40 RHO CCS 240-250/40 RHO 240 40 40 20 13 10 250 600
CCR 240-300/40 RHO CCS 240-300/40 RHO 240 40 40 20 13 10 300 600
CCR 240-350/40 RHO CCS 240-350/40 RHO 240 40 40 20 13 10 350 600
CCR 240-400/40 RHO CCS 240-400/40 RHO 240 40 40 20 13 10 400 600
CCR 240-500/40 RHO CCS 240-500/40 RHO 240 40 40 20 13 10 500 600
CCR 240-600/40 RHO CCS 240-600/40 RHO 240 40 40 20 13 10 600 600
CCR 300-250/40 RHO CCS 300-250/40 RHO 300 40 40 20 13 11,5 250 700
CCR 300-300/40 RHO CCS 300-300/40 RHO 300 40 40 20 13 11,5 300 700
CCR 300-350/40 RHO CCS 300-350/40 RHO 300 40 40 20 13 11,5 350 700
CCR 300-400/40 RHO CCS 300-400/40 RHO 300 40 40 20 13 11,5 400 700
CCR 300-500/40 RHO CCS 300-500/40 RHO 300 40 40 20 13 11,5 500 700
CCR 300-600/40 RHO CCS 300-600/40 RHO 300 40 40 20 13 11,5 600 700

Súbory na stiahnutie

Filtrace
Typ dokumentu
Typ dokumentu:
Katalógový list[1]Ostatné[1]Zrušiť ⨯
Katalógový list
Katalógový list
Katalogový list - spojky z kroucených lanek se silikonovou izolací RHO
(PDF, 62 kB)
Zobrazit ikonaDownload ikona
Ostatné
Ostatné
Všeobecná charakteristika krútených alebo splietaného drôtu a pásikov
(PDF, 60 kB)
Zobrazit ikonaDownload ikona
