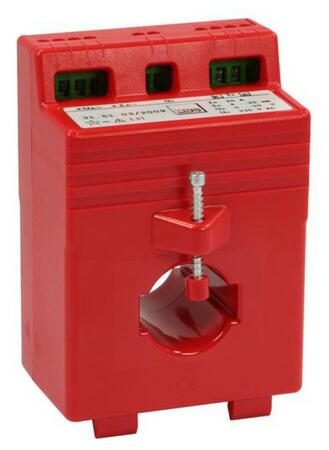

SWMU 31.52/51 24V DC - Merací prevodník prúdu s transformátorom
Pomocné napájanie 24V DC
Prim. men. prúdy: 1...750 A
Primárny vodič Ø: 28 mm
Primárny pas: 30 x 10 mm
Výstup: DC prúd aj napätie
Prim. men. prúdy: 1...750 A
Primárny vodič Ø: 28 mm
Primárny pas: 30 x 10 mm
Výstup: DC prúd aj napätie
Cena od 157,12 EUR
od 188,54 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (54)Dopyt na produkt
Porovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.
Varianty k produktu SWMU 31.52/51 24V DC - Merací prevodník prúdu s transformátorom (54)
Prevodník s transf.
SWMU 31.51, 40/4-20mA,0-10V,24VPrimární proud: 0...40A
Výstup: 4...20mA/0...10V
Pomocná energie: DC 24V
Výstup: 4...20mA/0...10V
Pomocná energie: DC 24V
Prevodník s transf.
SWMU 31.51, 15/0-20mA,0-10V,24VPrimární proud: 0...20A
Výstup: 0...15mA/0...10V
Pomocná energie: DC 24V
Výstup: 0...15mA/0...10V
Pomocná energie: DC 24V
Prevodník s transf.
SWMU 31.51, 15/4-20mA,0-10V,24VPrimární proud: 0...15A
Výstup: 4...20mA/0...10V
Pomocná energie: DC 24V
Výstup: 4...20mA/0...10V
Pomocná energie: DC 24V
Prevodník s transf.
SWMU 31.51, 15/4-20mA,2-10V,24V DCPrimární proud: 0...15A
Výstup: 4...20mA/2...10V
Pomocná energie: DC 24V
Výstup: 4...20mA/2...10V
Pomocná energie: DC 24V
Prevodník s transf.
SWMU 31.51, 150A/0-20mA,0-10V, 24VPrimární proud: 0...150A; Výstup: 0...20mA/0...10V
Pomocné napájení: DC 24V
Pomocné napájení: DC 24V
Prevodník s transf.
SWMU 31.51, 20/0-20mA,0-10V,24VPrimární proud: 0...20A
Výstup: 0...20mA/0...10V
Pomocná energie: DC 24V
Výstup: 0...20mA/0...10V
Pomocná energie: DC 24V
Prevodník s transf.
SWMU 31.51, 20/0-20mA,2-10V,24VVstupní proud: 0...20A
Výstup: 0...20mA/2...10V
Pomocná energie: DC 24V
Výstup: 0...20mA/2...10V
Pomocná energie: DC 24V
Prevodník s transf.
SWMU 31.51, 20/4-20mA,0-10V,24V DCVstupní proud: 0...20A
Výstup: 4...20mA/0...10V
Pomocná energie: DC 24V
Výstup: 4...20mA/0...10V
Pomocná energie: DC 24V
Prevodník s transf.
SWMU 31.51, 20/4-20mA,2-10V,24V DCPrimární proud: 0...20A
Výstup: 4...20mA/2...10V
Pomocná energie: DC 24V
Výstup: 4...20mA/2...10V
Pomocná energie: DC 24V
Prevodník s transf.
SWMU 31.51, 200A/0-20mA,0-10V, 24VPrimární proud: 0...200A
Výstup: 0...20mA/0...10V
Pomocná energie: DC 24V
Výstup: 0...20mA/0...10V
Pomocná energie: DC 24V
Prevodník s transf.
SWMU 31.51, 25/0-20mA,0-10V,24VPrimární proud: 0...25A
Výstup: 0...20mA/0...10V
Pomocná energie: DC 24V
Výstup: 0...20mA/0...10V
Pomocná energie: DC 24V
Prevodník s transf.
SWMU 31.51, 25/4-20mA,0-10V,24VVstupní proud: 0...25A
Výstup: 4...20mA/0...10V
Pomocná energie: DC 24V
Výstup: 4...20mA/0...10V
Pomocná energie: DC 24V
Prevodník s transf.
SWMU 31.51, 25/4-20mA,2-10V,24VPrimární proud: 0...25A
Výstup: 0...20mA/2...10V
Pomocná energie: DC 24V
Výstup: 0...20mA/2...10V
Pomocná energie: DC 24V
Popis produktu
Meriaci prevodník typovej rady SWMU slúži k prevodu sínusového striedavého prúdu na vnútený, meranej hodnote úmerný, jednosmerný signál. Tento výstupný signál, nezávislý na záťaži, umožňuje súčasné pripojenie niekoľkých vyhodnocovacích prístrojov napr. ukazovacieho prístroja, zapisovača, hlásiča mezných hodnôt ap., ktoré môžu byť umiestnené v blízkosti miesta merania alebo aj vo väčších vzdialenostiach.Vstupný striedavý prúd je transformovaný na nízku, elektronike prispôsobenú veľkosť, ďalej je usmernený a elektronicky prevedený na prúdový alebo napäťový signál úmerný vstupnému prúdu.
Obecné vlastnosti
- s pomocným napájaním 24V DC
- s integrovaným prúdovým transformátorom
- montáž na DIN lištu
- minimálna potreba prepojovacích vodičov
- výstupný signál nezávislý na záťaži
- výstupy sú odolné proti skratu a rozpojeniu
- výstupy nesmú byť vzájomne prepojené!
- primárny vodič je pripojený na svorky s označením "K-L", ktoré sú umiestnené na hornej strane puzdra.
SWMU 31.51 pre primárne prúdy od 15 A
- primárny vodič prechádza otvorom v prevodníku
Technické parametre
Vstupné meracie parametre |
|
---|---|
Vstupný kmitočet fN | 50/60 Hz |
Menovitý vstupný prúd IN | |
SWMU 31.52 | 1, 5, 10 A |
SWMU 31.51 | 15, 20, 25, 30, 40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750 A |
Vlastná spotreba | ≤ 1 VA |
Dovolené preťaženie | 1,5 x IN trvalo / 8 x IN po dobu 40 sek. |
Prevádzkový rozsah | 0....120% IN |
Výstupné parametre |
|
DC prúd nezávislý na záťaži | 0 až 20 mA alebo 4 až 20 mA |
Max. vonkajšia záťaž | ≤ 500 Ω |
Max. zaťažovacie napätie | ≤ 15 V |
Mezné prúdové preťaženie | ≤ 34 mA |
DC napätie | 0 až 10 V alebo 2 až 10 V* |
Vonkajšia záťaž | ≥ 10 kΩ |
Max. zaťažovacie napätie | ≤ 18 V |
Mezné napäťové preťaženie | ≤ 18 V |
Zbytkové zvlnenie výst. prúdu | < 1% p.p. |
Doba ustálenia | < 500 ms |
Rozsah prevádzkových teplôt | -5°C ≤ ν ≥ +40°C |
Pomocné napájanie |
|
Striedavé napájanie | 24V DC ±15% |
Príkon | ≤ 1,5 W (2,5 VA) |
Presnosť |
|
Referenčná hodnota | veľkosť meracieho rozsahu |
Trieda presnosti | 0,5% |
Doba zahriatia | ≤ 5 min |
Bezpečnosť |
|
Stupeň krytia | IP40 - puzdro, EN60529 |
IP20 - pripojovacie svorky, EN 60529 | |
Stupeň znečistenia | 2 |
Skúšobné napätie (DIN57411) | 4 kV (aktívne obvody proti puzdru) |
500 V (svorky pomocného napätia proti svorkám výstupného signálu) | |
Rozmery |
|

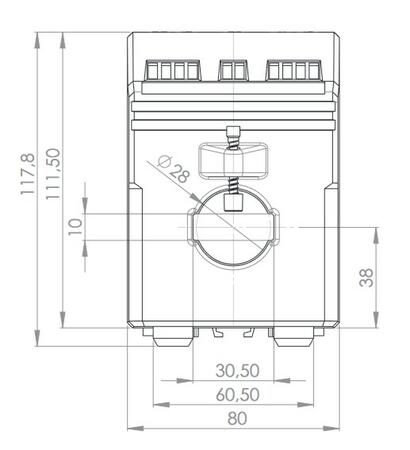

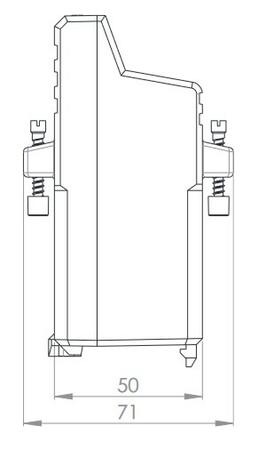

Šírka / Výška / Hrúbka | 80 mm / 117,8 mm / 71 mm |
Primárny vodič | priemer 28 mm |
Primárny pas | 30 x 10 mm |
Hmotnosť | 250 g |
