SWMU 42.52/51 - Merací prevodník prúdu s transformátorom
Bez pomocného napájania
Prim. men. prúdy: 1...800 A
Primárny vodič Ø: 27 mm
Primárny pas: 40 x 12 mm
Výstup: DC prúd aj napätie
Cena od 130,42 EUR
od 160,42 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (17)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
Varianty k produktu SWMU 42.52/51 - Merací prevodník prúdu s transformátorom (17)
Filtrace
Primárny menovitý prúd
Prevodník s transf.
SWMU 42.52; 1A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 1A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 1A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69006
EAN: 4061701181685
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
132,60 EUR/ks
163,10 EUR s DPH
+-
Prevodník s transf.
SWMU 42.52; 5A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 5A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 5A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69007
EAN: 4061701181692
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
132,60 EUR/ks
163,10 EUR s DPH
+-
Prevodník s transf.
SWMU 42.52; 10A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 10A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 10A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Prevodník s transf.
SWMU 42.51; 40A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 40A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 40A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69013
EAN: 4061701181715
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 50A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 50A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 50A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69014
EAN: 4061701181722
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 60A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 60A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 60A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69015
EAN: 4061701181739
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 75A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 75A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 75A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69016
EAN: 4061701181746
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 100A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 100A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 100A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69017
EAN: 4061701181753
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 150A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 150A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 150A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69018
EAN: 4061701181760
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 200A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 200A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 200A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69019
EAN: 4061701181777
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 250A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 250A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 250A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69020
EAN: 4061701181784
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 300A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 300A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 300A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69021
EAN: 4061701181791
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 400A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 400A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 400A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69022
EAN: 4061701181807
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 500A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 500A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 500A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69023
EAN: 4061701181814
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 600A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 600A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 600A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69024
EAN: 4061701181821
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 750A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 750A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 750A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69025
EAN: 4061701181838
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 42.51; 800A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 27 mm
Primární lišta: 40x12 mm
Převod transformátoru: 800A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 40x12 mm
Převod transformátoru: 800A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 69026
EAN: 4061701181845
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Popis produktu

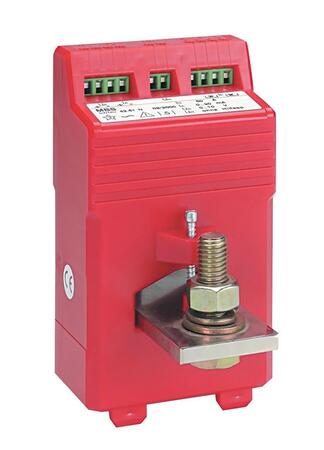

Merací prevodník prúdu s transformátorom SWMU
- bez pomocného napájania
- s integrovaným prúdovým transformátorom
- montáž na DIN lištu
- vstupné meraná veličina: striedavý sínusový prúd (1 A ... 800 A)
- výstupná meraná veličina: jednosmerný prúd alebo napätie
- princíp merania: vstupný striedavý prúd je transformovaný na nízku, elektronike prispôsobenú veľkosť, ďalej je smeroval a elektronicky prevedený na signál (U alebo I) úmerný vstupnému prúdu
- minimálna potreba prepojovacích vodičov
- výstupy sú odolné proti skratu a rozpojeniu
- výstupy nesmie byť vzájomne prepojené
Aplikácia
Merací prevodník typovej rady SWMU slúži k prevodu sínusového striedavého prúdu na vnútený, meranej hodnote úmerný, jednosmerný signál. Tento výstupňov signál, nezávislý na záťaži, umožňuje súčasné pripojenie niekoľkých vyhodnocovacích prístrojov napr. Ukazovacieho prístroja, zapisovača, hlásiče medzných hodnôt ai., Ktoré môžu byť umiestnené v blízkosti miesta merania alebo aj vo väčšej vzdialenosti (napr. Velína).
Merací prevodník spĺňa všetky požiadavky, ktoré sa týkajú elektromagnetickej kompatibility (EMC) a bezpečnosti podľa EN 61010. Výroba prevodníkov je v súlade s technickými požiadavkami podľa normy IEC 60688.
Technické parametre
Parametry
| Trieda presnosti | 0.5 |
|---|---|
| Napájanie | Bez pomocného napájení |
| Primárny vodič Ø (max) | 27 mm |
| Primárny pas | 40x12 mm |
| Šírka | 80 mm |
| Speciální měřicí převodníky | |
