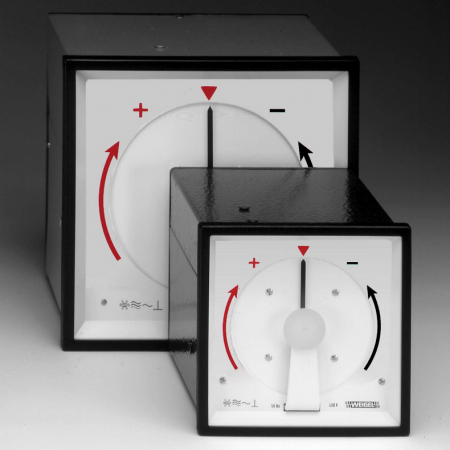

Analógové meracie prístroje na porovnanie fáz - synchronoskopy, M-séria.
Rozšírené informácie
Použitie
Synchronoskopy SY 96/144 S v plechovom púzdre sa používajú pre porovnávanie fáz dvoch rôznych striedavých prúdových okruhov, napr. generátora a siete. Umožňujú kvalitatívne porovnávanie kmitočtov od kmitočtovej diferencie nižšej než cca 2 Hz: Ak je kmitočet siete 1 (generátor) nižší než siete 2, otáča sa ukazovateľ synchronoskopu proti smeru hodinových ručičiek ("nízke otáčky - zu langsam"). Ak je kmitočet siete 1 vyšší, otáča sa ukazovateľ v smere hodinových ručičiek ("vysoké otáčky - zu schnell"). Ak sú kmitočty rovnaké, ukazovateľ stojí. V prípade, že ukazovateľ smeruje nahor na trojuholníkovú značku, zhodujú sa aj fázy siete 1 a siete 2. Jedine v tomto okamihu je možné obe siete vzájomne prepojiť. Pri vypnutom prístroji je ukazovateľ skrytý. Prístroje je možné inštalovať do panelov rozvádzačov, ovládacích skríň strojov alebo mozaikových rastrových panelov.
Meracie ústrojenstvo
Magnetoelektrické meracie ústrojenstvo s vnútorným magnetom a hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi.
Predradený elektronický merací obvod pracuje na princípe zmeny náboja kondenzátora.
Funkčná schéma
| pre napätie 100/110 V | pre napätie 230/400/500 V |
 |
 |
Elektrické vlastnosti
| Meraná veličina | fázový uhol medzi dvoma sínusovými striedavými napätiami |
|---|---|
| Kmitočet | 50 Hz alebo 60 Hz |
| Prípustné kolísanie | Ujm ± 10 % |
| Medz preťažiteľnosti | Ujm + 20 % |
| Kategória merania | CAT III |
| Stupeň znečistenia | 2 |
| Stupeň krytia | IP 52 púzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
| Vlastná spotreba | |||||
| Menovité napätie Ujm | 100 V | 110 V | 230 V | 400 V | 500 V |
|---|---|---|---|---|---|
| strana generátora strana siete |
0,7 VA 4,0 VA |
0,7 VA 4,0 VA |
1,5 VA 5,3 VA |
3,2 VA 4,8 VA |
3,5 VA 6,7 VA |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 3, podľa VDE/VDI 3540 |
|---|---|
| Rozsah pracovných teplôt | -10...+40°C |
| Rozsah skladovacích teplôt | -25...+65 °C |
| Relatívna vlhkosť vzduchu | ≤ 75 % roč. priemer, bez orosenia |
| Rázová odolnosť | 15 g, 11 ms |
| Vibračná odolnosť | 2,5 g, 5...55 Hz |
| Intenzita cudzích magnetických polí | < 0,5 mT (podľa DIN 43 780) |
Schémy pripojenia
| SY 96 S |  |
| SY 144 S |  |
Rozmerový náčrtok
| Blok predradných odporov pre SY 96 S (rozmery v mm) | |
 |
 |
| Rozmery (v mm) | SY 96 S | SY 144 S |
|---|---|---|
| a | 96 | 144 |
| b | 90 | 137 |
| c | 110 | 105 |
Technické parametre
| Konštrukčné prevedenie púzdra | štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov a strojov s možnosťou radového usporiadania |
|---|---|
| Materiál púzdra | oceľový plech |
| Čelné sklo | tabuľové sklo |
| Farba čelného rámčeka | čierna (odtieň RAL 9005) |
| Pripojovacie svorky | šesťhrany s vnútorným závitom, skrutkou M3×6 a strmeňom |
| Prevádzková poloha | zvislá ± 5° |
| Rozmery (mm) | SY 96 S | SY 144 S |
| Čelný rámček | 96 | 144 |
|---|---|---|
| Púzdro | 90 | 137 |
| Konštrukčná hĺbka | 110 | 105 |
| Výrez v paneli | 92+0,8 | 138+1 |
| Hrúbka panela | 1...15 mm | 1...40 mm |
| Spôsob upevnenia | 4 ks skrutkové svorky Weigel | 2 ks upevnenie "B" podľa DIN 43 835 |
| Hmotnosť cca. | 1,0 kg | 1,1 kg |
