Systém víceotvorových kabelových vložek
Systém víceotvrových kabelových vložek je vhodný jako universální řešení pro vedení různých rozměrů kabelů bez koncovek, kde je problém s omezeným prostorem nebo přehledem používaných kabelových vývodek.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu
Montážně jednoduché a universální řešení, jak vyvézt/provlézt více kabelů různých průřezů.Výhody
- jednoduché a universální řešení pro vývod/průchod kabelů
- použií místo standardních kabelových vložek s ohledem na prostor
- ekonomické řešení, kde není vyžadován velký tah kabelů
- ultra flexibilní membrána s ochranou IP65
- průměry kabelů 5,0 mm až 13,0 mm
- upevnění do panelu o max. tloušťce 1,5 mm
- pro upevnění do všech druhů krabic / skříní lze využít 4 otvory pro fixační šrouby
- vylepšené odlehčení tahu díky speciální konstrukci fixační desky
- opakované využití při změně průchodu průměru kabelu
- snadná a rychlá montáž, pouze jeden výřez
Varianty víceotvorových kabelových vložek
Bez otvorů - zákazník si sám vyvrtá požadovaný počet Vstup pro 22 kabelů  Vstup pro 12 kabelů  |
Vstup pro 23 kabelů Vstup pro 14 kabelů  Vstup pro 29 kabelů  |
Rozšírené informácie
Obecné technické údaje

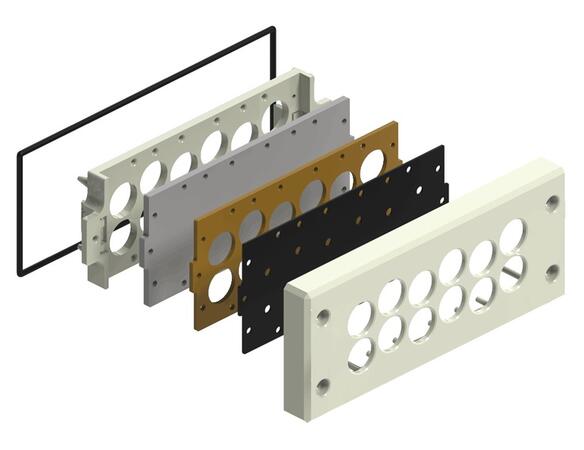

| Materiál | Rám - PA vyztužen skleněnými vlákny Ochranná membrána - Butyl (IIR) Rozpěrka - chloroplen CR Membrána - polyurethan Těsnění rámu - silikon nebo polyurethan |
|---|---|
| Stupeň krytí | IP65, Type 12, Type 13 Nema 4x (není u všech velikostech) |
| Montážní poloha | variabilní |
| Pracovní teplota | -40 až +80 °C |
| Vyrianty a upínací rozsahy | bez otvorů 12 otvorů: ø4,0 mm - ø13,0 mm 14 otvorů: ø3,0 mm - ø11,0 mm 22 otvorů: 16x ø3,0 mm - ø6,5 mm, 4x ø5,0 mm - ø9,2 mm, 2x ø8,0 mm - ø12,5 mm 23 otvorů: ø3,5 mm - ø8,5 mm 29 otvorů: ø2,5 mm - ø7,0 mm |
| Jednotný výřez | 112 x 36 mm |
| Jednotné rozměry | 148 x 60 x 13,5 mm |
| Příslušenství | šrouby M4x0,7x20 mm s imbusovou hlavou M3 |
| Schválení |
UL File no. E467237 dle UL508A, CSA C22.2 No. 14-18 |
Velikosti víceotvorových kabelových vložek
| Velikost | Počet otvorů |
Upínací rozsah Ø [mm] |
Objednací čísla | |
| RAL 7035 světle šedá |
RAL 9005 černá |
|||

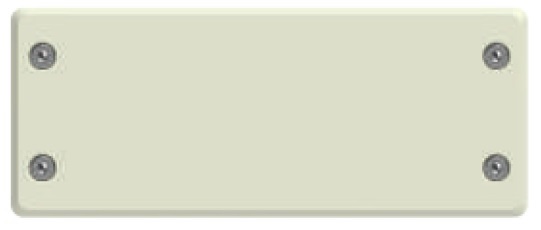

| BRM00 | 0 | - | BRM00-1 | BRM00-2 |
|---|---|---|---|---|

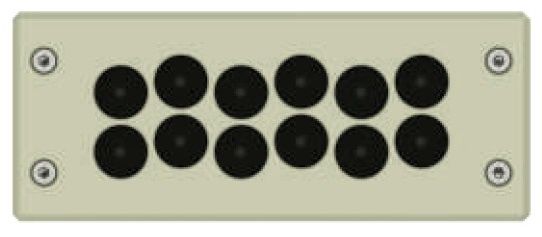

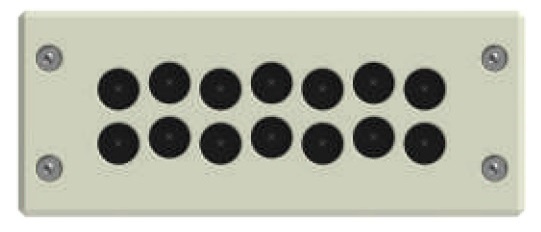

| BRM12 | 12 | 4,0 - 13,0 | BRM12-1 | BRM12-2 |
| BRM14 | 24 | 3,0 - 11,0 | BRM14-1 | BRM14-2 |

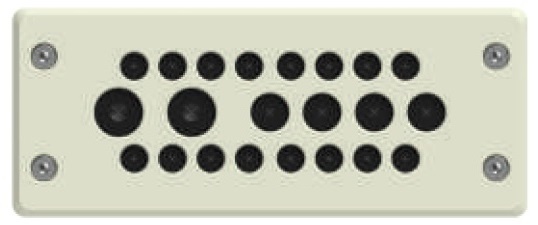

| BRM22 | 22 (16+4+2) |
16x 3,0 - 6,5 | BRM22-1 | BRM22-2 |
| 4x 5,0 - 9,2 | ||||
| 2x 8,0 - 12,5 | ||||

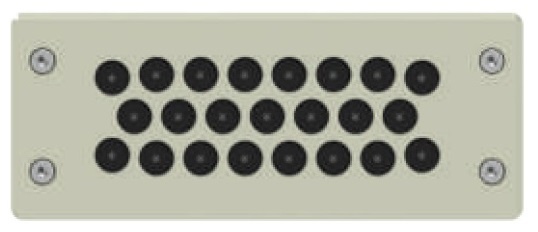

| BRM23 | 23 | 3,5 - 8,5 | BRM23-1 | BRM23-2 |

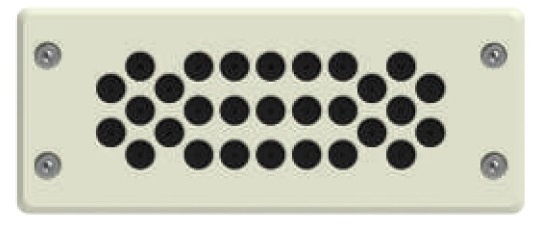

| BRM29 | 29 | 2,5 - 7,0 | BRM29-1 | BRM29-2 |
Jednotný rozměr a výřez
A = 148 mm, B = 60 mm, C = 13,5 mm
a = 112,0 mm, b = 36,0 mm, c = 130,0 mm, d = 32,0 mm, e = 4,2 mm
Technické parametre
Parametry
| Základné rozdelenie | Speciální vývodky |
|---|---|
| Príslušenstvo |  Ne |
| Materiál | Plast |
