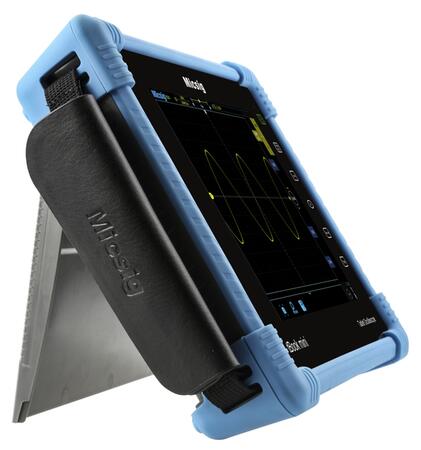

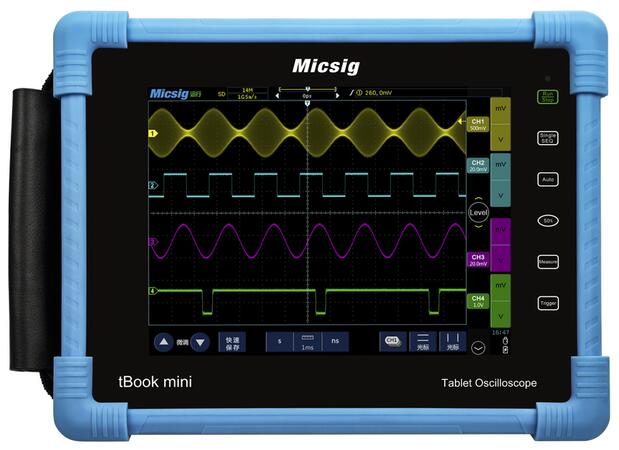

Micsig TO1074 - Scopemeter
Štvorkanálový osciloskop s dotykovou obrazovkou rady tBook mini
Voliteľné príslušenstvo k Micsig TO1074 - Scopemeter
Výrobca Multicontact
Balenie: Isoprobe III 10:1 ECO, ZGA-S 1ks, GS400 1ks, GM284 1ks, SK-IP 1ks, SCC 1ks
Zjistit více
Výstup 100 mV / A, 10 mV / A, šírka pásma 800 kHz
Priemer 13 mm, vodič s konetormi BNC
Napájanie: USB konektor
Dodávka: prevodník CP2100A, kufor a návod k obsluhe
Zjistit více
Výstup 100 mV / A, 10 mV / A, šírka pásma 2,5 MHz
Priemer 13 mm, vodič s konetormi BNC
Napájanie: microUSB konektor
Zjistit více
Šírka pásma 10 Hz ... 100 kHz
Průměr 52 mm, vodič s konektorem BNC (dĺžka 1,5 m)
Výstup 10 mV / A, šírka pásma 1 MHz
Priemer 26 mm, vodič s konetormi BNC
Napájanie: vstavaný akumulátor alebo microUSB konektor
Zjistit více
Zjistit více
Popis produktu
- Digitálny štvorkanálový osciloskop s šírkou pásma 70 MHz

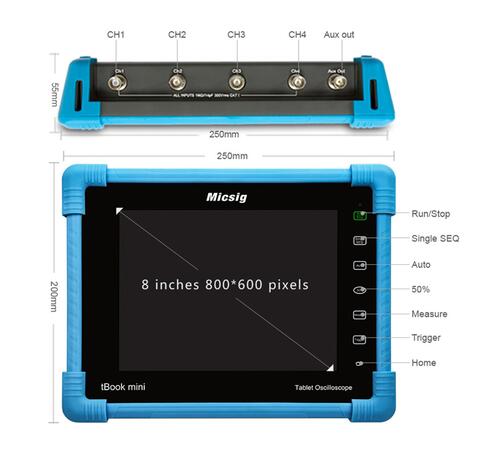

- Farebný dotykový displej 8‘‘ s rozlíšením 800 x 600 bodov, mriežka 14 x 10 dielikov
- Rýchla aktualizácia displeja umožňuje sledovať aj veľmi rýchlo sa meniace deje

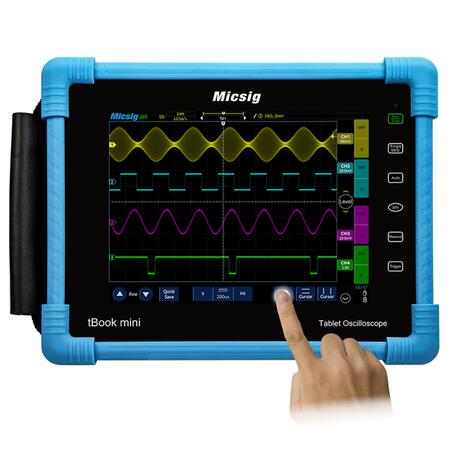

- Podpora viacbodového dotyku na jednoduché ovládanie Multi-Touch (5 súčasných bodov dotyku)
- Vzorkovanie v reálnom čase až 1 GS/s
- Vertikálna citlivosť až 500 μV / dielik (voliteľne)
- Hĺbka pamäti 28 Mpts
- Maximálne zachytenie 80 000 priebehov/s
- 256 úrovní intenzity pri zobrazení dosvitu
- Frekvenčná spektrálna analýza FFT
- Matematické funkcie s automatickým meraním až 31 parametrov (súčasné zobrazenie až 5 parametrov)
- Možnosť uloženia a zobrazenia referenčných signálov
- Kurzory a funkcie ZOOM
- Režim YT a XY
- Vstavaná 8GB pamäť na ukladanie dát s možnosťou rozšírenia externou USB pamäťou

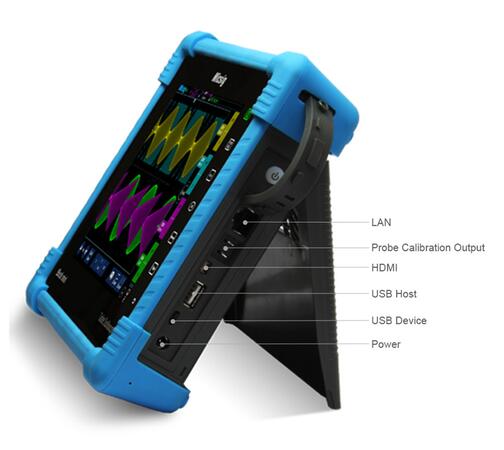

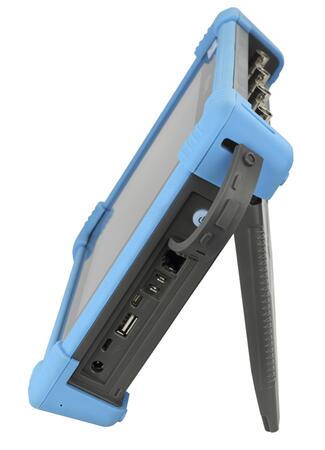

- Komunikačné rozhranie
- USB HOST na pripojenie externej pamäti USB
- USB DEVICE na pripojenie prístroja k PC s použitím SW ScopeSuite®
- LAN
- Wi-fi (voliteľne)
- HDMI (voliteľne)
- dekódovanie zberníc UART, LIN, SPI, CAN, I2C (voliteľne)
- dekódovanie zberníc 1553B, 429 (voliteľne) - Možnosť ovládania pomocou pripojenej USB myši
- Záznam videa (voliteľne)
- Možnosť zamknutia obrazovky proti nechcenému dotyku
- Kompaktné púzdro s ochranou proti nárazom
- Voliteľný akumulátor umožňuje prevádzku až 5 hodín
- Bezpečnostná kategória CAT I / 300V
Technické parametre
Parametry
Typ | Digitální |
---|---|
Zobrazenie | LCD dotykový |
Šírka pásma | 70 MHz |

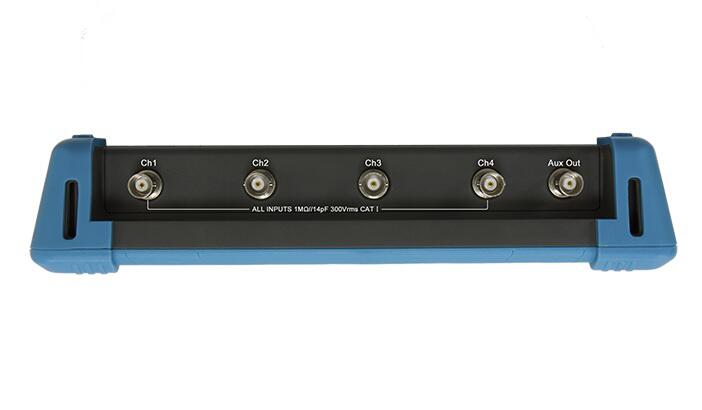

Počet vstupov | 4 |
Izolované vstupy | Ne |
Vzorkovacia rýchlosť | 500 MS/s |
Opakované deje | 1 GS/s |
Vertikálne rozlíšenie | 8 Bit |
Citlivosť vstupu / dílek | 0,5 mV … 10 V |
Časová základňa / dielik | 2 ns … 1000 s |
Multimeter | Ne |
Analýza zberníc - BUSHealth | Ano |
Rozhranie NFC | Ne |
Chod na batérie | Ano |
