TP450-50 - Virtuálny USB osciloskop s diferenciálnym vstupom

Virtuálny USB osciloskop s diferenciálnym vstupom

Virtuálny osciloskop s diferenciálnym vstupom na meranie až 450 V
Počet kanálov: 1
Pripojenie: USB
Šírka pásma: 25 kHz / 50 kS/s
Pamäť: až 1 MS
Diferenciálny vstup
Cena 134 EUR
160,80 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.

Varianty k produktu TP450-50 - Virtuálny USB osciloskop s diferenciálnym vstupom (1)

TP450 - Virtuálny USB osciloskop s príslušenstvom
Osciloskop virtuálny USB
TP450-50

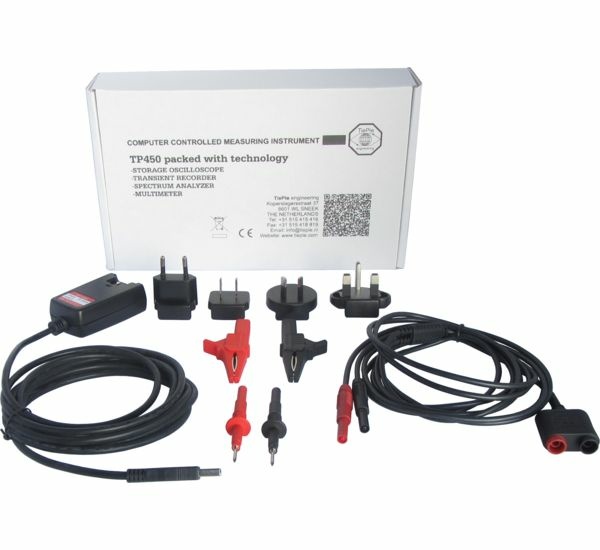

USB osciloskop TP450-50, 1 ks merací vodič, 1 sada meracích hrotov červená a čierna , 1 sada krokosvorek červená a čierna, softvér a návod k obsluhe
OBJ: TP.TP450-50
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
134 EUR/ks
160,80 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k TP450-50 - Virtuálny USB osciloskop s diferenciálnym vstupom

Micsig SW rozšírenie
Rozšírenie
TP450 option XM
Rozšíření: paměť zvětšená na 1 MS
OBJ: TP.TP450-OP-XM
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
34 EUR/ks
40,80 EUR s DPH
Porovnání
+-
Košík
Micsig SW rozšírenie
Rozšírenie
TP450-50 option W5
Rozšíření: záruka 5 let
OBJ: TP.TP450-50-OP-W5
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
7 EUR/ks
8,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - XDK-1033/I-2 - čierna
Krokosvorka
XDK-1033/I-2 černá
CAT IV, 600 V, 19 A, černá
Rozevření 30 mm, připojení vodičů 4 mm
Zjistit více
OBJ: 66.9561-21
Záruka: 12 m.
Nie je skladom
na ceste 3 ks
8,52 EUR/ks
10,22 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - XDK-1033/I-2 - červená
Krokosvorka
XDK-1033/I-2 červená
CAT IV, 600 V, 19 A, červená
Rozevření 30 mm, připojení vodičů 4 mm
Zjistit více
OBJ: 66.9561-22
Záruka: 12 m.
Nie je skladom
na ceste 3 ks
8,52 EUR/ks
10,22 EUR s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000V, 2A, černá
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-21
EAN: 2050000366413
Záruka: 12 m.
Skladom v GHV
skladom 8 ks
16,75 EUR/ks
20,10 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - XMA-7 červená
Svorka magnetická
XMA-7 červená
CAT III, 1000V, 2A, červená
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-22
EAN: 2050000366420
Záruka: 12 m.
Skladom v GHV
skladom 5 ks
16,75 EUR/ks
20,10 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo TiePie - TP-BP85 - Sada hrotov
Sada meracích hrotov
TP-BP85 Set
Tenké hroty pre priame pripojenie do konektorov
4ks čierna, 1ks červená, 1ks zelená, 1ks modrá, 1ks žltá
OBJ: TP.TP-BP85-Set
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
49,50 EUR/ks
59,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Silex - SX-DS-520AN
Prevodník USB2.0 - Ethernet/Wifi
SX-DS-520AN: Prodloužení 1x USB 2.0 přes WiFi nebo Ethernet
Připojení USB zařízení přes počítačovou síť
WiFi: IEEE 802.11a/b/g/n Dual-Band, (2T2R), dvě interní antény
Ethernet: 10BASE-T, 100BASE-TX, 1000BASE-T
USB rozhraní: 1 x USB 2.0
Dodávka: převodník, napájecí adaptér
OBJ: PA.SX-DS-520AN
EAN: 4944406005411
Záruka: 36 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Príslušenstvo Silex - SX-DS-600
Prevodník USB3.0, USB2.0 - Ethernet
SX-DS-600: Prodloužení 1x USB 3.0 a 1x USB 2.0 přes Ethernet
Připojení USB zařízení přes počítačovou síť
Ethernet: 10BASE-T, 100BASE-TX, 1000BASE-T
USB rozhraní: 1x USB 3.0 a 1x USB 2.0
Dodávka: převodník, napájecí adaptér
OBJ: PA.SX-DS-600
Záruka: 36 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Virtuálny USB osciloskop s diferenciálnym vstupom

  • USB osciloskop s 1 kanálom na meranie v zásuvkových obvodoch
  • Diferenciálne vstupy na meranie až 450 V špička-špička
  • Šírka pásma 25 kHz
  • Rozlíšenie 16 bitov
  • Spektrálny analyzátor
  • Výkonný digitálny voltmeter
  • Záznamník Y-t

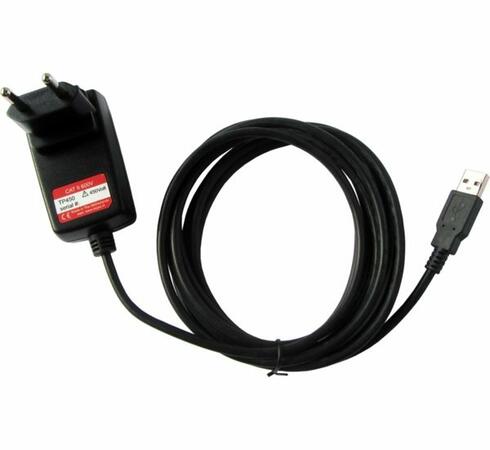

Handyscope TP450-50 je prenosný USB osciloskop na pripojenie do zásuvkových obvodov s izolovanými vstupmi schopný merať 450 V špička-špička so vzorkovacou frekvenciou 50 kSa/s s možnosťou zaznamenania do internej pamäte s veľkosťou až 1 MSa (rozšírenie).

Príslušenstvo SW TiePie - 12


Izolovasti né vstupy prístroja dovoľujú merať až 450 V špička-špička, vďaka čomu sa výborne hodia pre priame meranie v zásuvkových obvodoch. Handyscope TP450-50 je možné pripojiť do obvodov aj bez nutnosti použitia útlmových článkov (atenuátorov). Izolované vstupy zamedzujú  vzniku zemných spojení cez uzemnenie sónd. To zaisťuje vyššiu bezpečnosť merania.

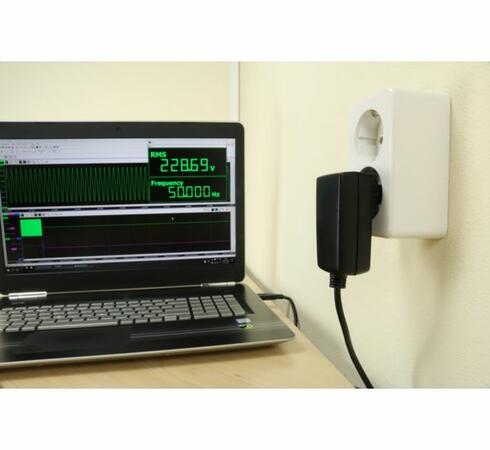

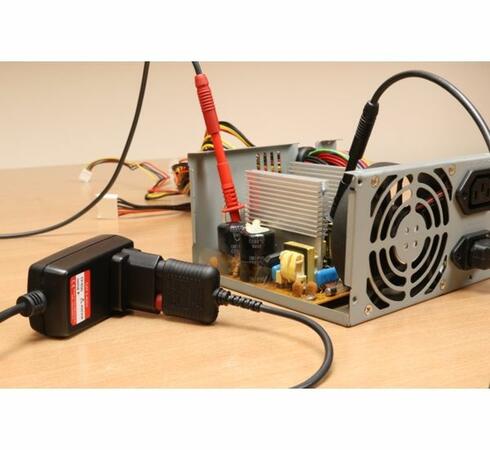

Handyscope TP450-50 je navrhnutý tak, aby sa čo najlepšie dal pripojiť do zásuvkového obvodu. S adaptérom je možné merať aj pomocou hrotov alebo krokosvoriek. Napájanie prístroja je zaistené priamo z USB rozhrania a nie je tak potrebné pripojovať nepraktický externý zdroj.

Príslušenstvo SW TiePie - 13


Vďaka veľmi vysokému 16-bitovému rozlíšeniu odpovedá presnosť prístroja cca 5½ miestnemu multimetru. Narozdiel od neho ale poskytuje 1000 meraní za periódu signálu oproti 3 u bežných multimetrov. Vďaka tomu je možné zaznamenať aj krátke špičky alebo prepady napätia. Dĺžka záznamu je limitovaná iba veľkosťou voľného priestoru na disku.

Príslušenstvo SW TiePie - 14


Handyscope TP450-50 sa dodáva s univerzálnym softwarom pre všetky prístroje výrobca. Multi Channel software umožňuje rýchle a pohodlné meranie s jednoduchým nastavením a širokou škálou funkcií. Software umožňuje prístroju pracovať ako osciloskop, multimeter, spektrálny analyzátor alebo Y-t záznamník.

Zaznamenané dáta je potom možné rôzne zobrazovať ako jeden graf alebo viac grafov s rôznymi režimami zobrazenia. Spektrálny analyzátor umožňuje vidieť frekvenčné spektrum signálu vedľa klasického zobrazenia. Na výber sú rôzne okná pre matematický spracovanie signálov a ďalšie nástroje.

Príslušenstvo SW TiePie - 15


Je možné použiť PC ako záznamník s prenosom dát v reálnom čase. PC ponúka neprerušený a teoreticky neobmedzený záznam dát vo vysokej vzorkovacej frekvencii. Limitom je iba veľkosť pevného disku. Dáta na disku  je možní potom kedykoľvek analyzovať v plnej dĺžke. Samozrejmosťou je použitie matematických operácií priamo počas záznamu.

Technické parametre

Parametry

Šírka pásma50 kHz
Počet vstupov1
Izolované vstupyano Ano
Vzorkovacia rýchlosť50 kS/s
Prevodník16 Bit
Hĺbka pamäte16,4 kB
Integrovaný generátorbe Ne
Integrovaný multimeterbe Ne
Prepojenie pre viackanálové meranieano Ano
Spektrálny analyzátorano Ano
Analýza zbernícbe Ne
