Poistkové spodky TRITON - pre poistky DII a DIII

Poistkové spodky TRITON zaisťujú komplexnú ochranu proti dotyku podľa normy DIN 49 510. Sú určené na montáž pomocou skrutiek na dosku alebo na DIN lištu pomocou pružiacej západky.
1-pólové a 3-pólové modely je možné osadiť poistkovými vložkami D II a D III.
Dostupnosť: Skladom v GHV
Zvoľte variantu (4)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Varianty k produktu Poistkové spodky TRITON - pre poistky DII a DIII (4)

Filtrace
Na sklade

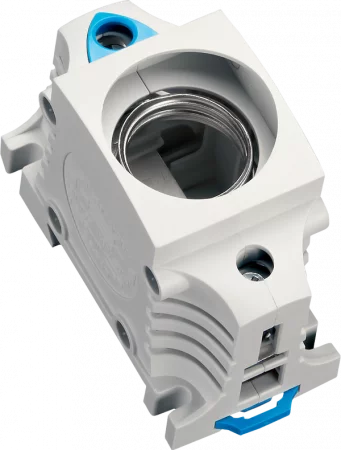

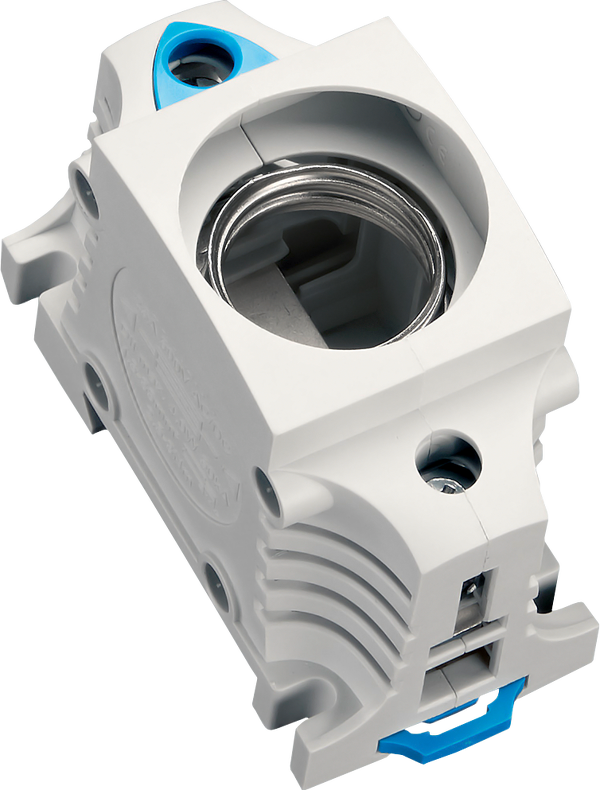

TRITON D2, 1-pól Pojistkový spodek
Pojistkový spodek
TRITON D2, 1-pól
Pojistkový spodek 1-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E27; jmenovitý proud: 25A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 27 mm;
OBJ: 31173.000
EAN: 4021267311735
Záruka: 24 m.
Skladom v GHV
skladom 6 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

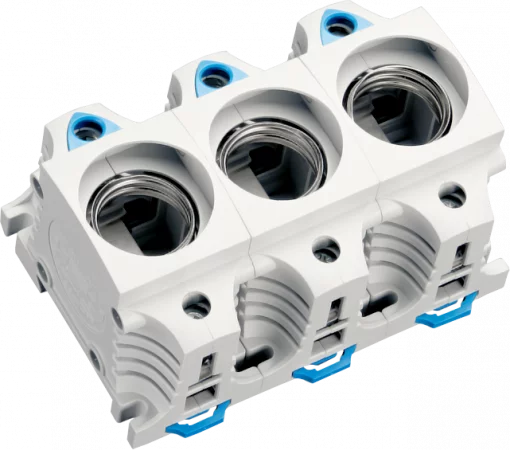

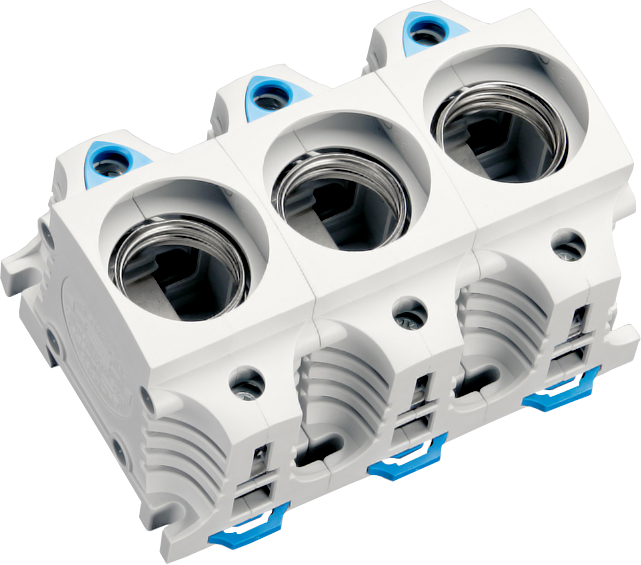

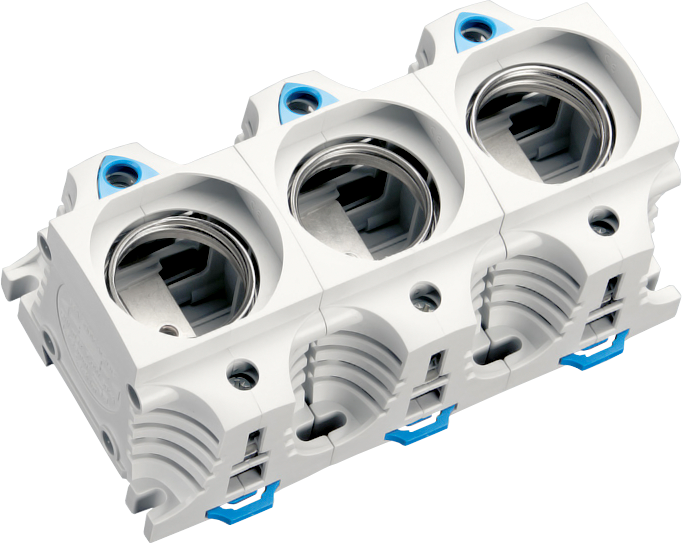

31174
Pojistkový spodek
TRITON D2, 3-pól
Pojistkový spodek 3-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E27; jmenovitý proud: 25A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 81 mm;
OBJ: 31174.000
EAN: 4021267311742
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

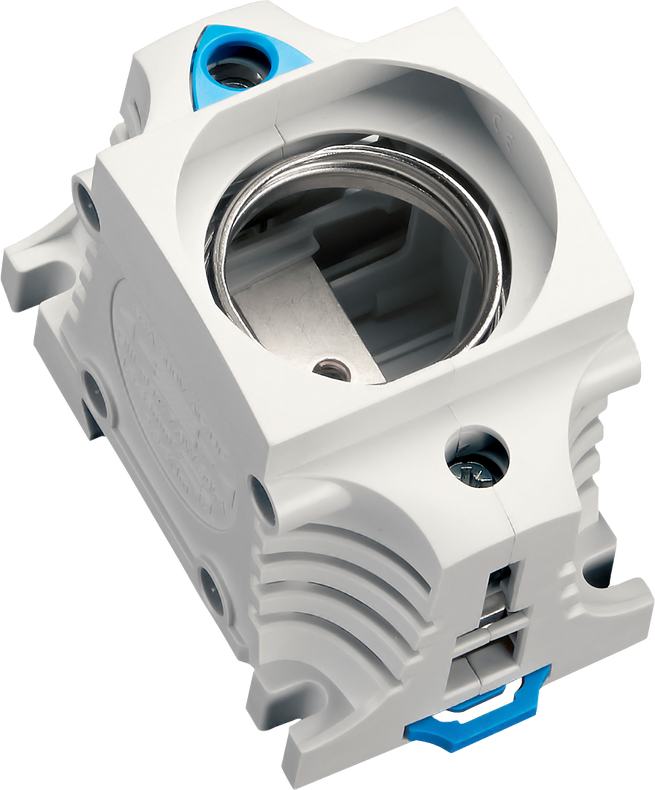

TRITON D3, 1-pól Pojistkový spodek
Pojistkový spodek
TRITON D3, 1-pól
Pojistkový spodek 1-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E33; jmenovitý proud: 63A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 27 mm;
OBJ: 31175.000
EAN: 4021267311759
Záruka: 24 m.
Skladom v GHV
skladom 7 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

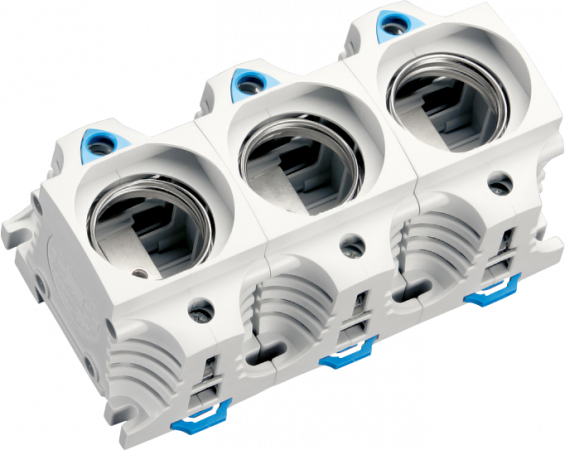

31176
Pojistkový spodek
TRITON D3, 3-pól
Pojistkový spodek 3-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E33; jmenovitý proud: 63A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 81 mm;
OBJ: 31176.000
EAN: 4021267311766
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k Poistkové spodky TRITON - pre poistky DII a DIII

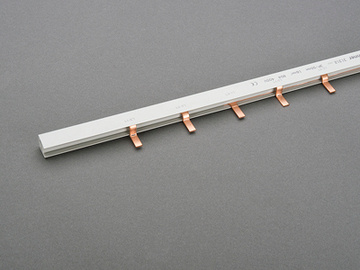

31312
Přípojnice hřebenová, 3-pól
Hřebenová přípojnice 3P; izolovaná; 400V AC / 250V DC; rozteč 50mm; délka 1m; 16mm2;
OBJ: 31312.000
EAN: 4021267313128
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

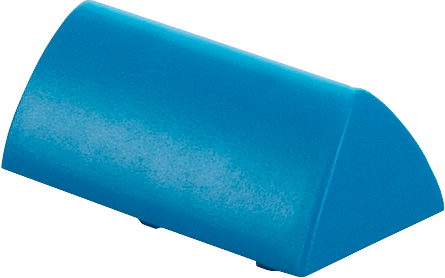

31027
Koncový uzávěr
Krytka
Pro 2-pólové a 3-pólové hřeben. přípojnice 16 mm2; rozměry: 5 x 16 x 16 mm;
OBJ: 31027.000
EAN: 4021267310271
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

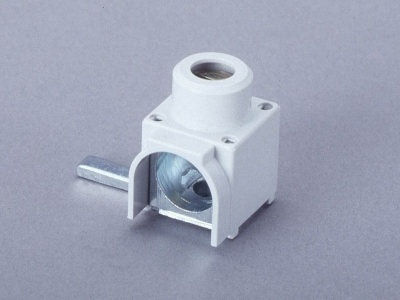

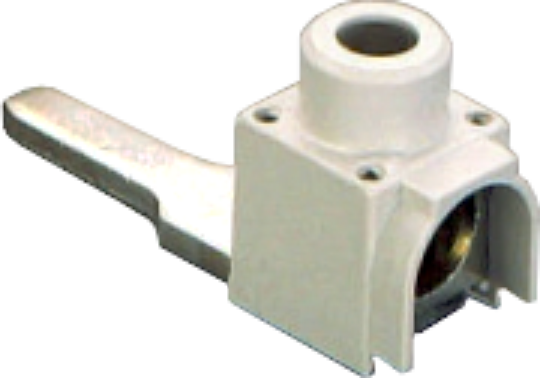

31028
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125A
Spojovací terminál, boční připojení, na 1P hřebenovou přípojnici 31014.000, 31024.000, 31309.000 a 31311.000; 6-50mm2;
OBJ: 31028.000
EAN: 4021267310288
Záruka: 24 m.
Skladom v GHV
skladom 9 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

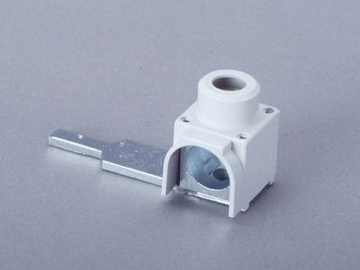

31029
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125A
Spojovací terminál, boční připojení, na 3P hřebenovou přípojnici 31012.000; 6-50mm2;
OBJ: 31029.000
EAN: 021267310295
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
31085
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125A
Spojovací terminál, přední připojení, na 3P hřebenovou přípojnici 31012.000; 6-50mm2;
OBJ: 31085.000
EAN: 4021267310851
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
31086
Příslušenství pro pojistkové spodky TRITON
Držák označovacího šťítku
Držák k nasunutí na všechny pojistkové spodky TRITON; pro označovací štítek se samolepicí etiketou - 31004.000 a 78801.000;
OBJ: 31086.000
EAN: 4021267310868
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

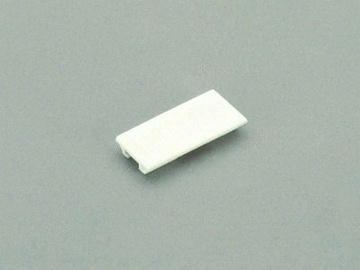

31004
Štítek
Rozměry: 20 x 9 x 2 mm;
OBJ: 31004.000
EAN: 4021267310042
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

TRITON Panel

  • DIN 49510
  • 1-pólové alebo 3-pólové prevedenie
  • D II do 25 A/500 V
  • D III do 63 A/690 VAC/600 V DC
  • Pre poistkové vložky DIN 49515, DIN 49367 (viď samostatný prehľad)
  • Pre distančné krúžky so závitom DIN 49516 (viď samostatný prehľad)
  • Ochrana proti dotyku podľa DIN VDE 0106 / IEC 536
  • Uchytenie vstupných vodičov pomocou hrebeňových prípojnic M6, Md 4Nm

Rozšírené informácie

TRITON Panel

Obj. čísloZávitMenovitý prúd [A]Menovité napätie[V]PrevedeniePripojenie [mm2]Rozmery
31173.000 E27 25 500 1-pólové 1,5...35 Rozmer 31173.000
31174.000 E27 25 500 3-pólové 1,5...35
31175.000 E33 63 690 AC/600 DC 1-pólové 1,5...35
31176.000 E33 63 690 AC/600 DC 3-pólové 1,5...35 Rozmer 31176.000

Prichytenie vstupného vodiča (hrebeňovej zbernice) pomocou rámovej svorky (1,5-35 mm2), Md 4 Nm alebo pod skrutku M6, Md 4 Nm.



Príslušenstvo

Hrebeňové prípojnice (dĺžka 1 m)

Obj. čísloPrevedenieMenovité napätie [V]Prierez [mm2]Rozteč [mm]RozmeryPoznámka
31309.000 1-pólová, izolovaná, mostíková 400 AC/250 DC 16 40 Rozmer 31309.000 pre 31173.000
31310.000 3-pólová, izolovaná, mostíková 400 AC/250 DC 16 40 Rozmer 31310.000 pre 31174.000
31311.000 1-pólová, izolovaná, mostíková 400 AC/250 DC 16 50 Rozmer 31311.000 pre 31175.000
31312.000 3-pólová, izolovaná, mostíková 400 AC/250 DC 16 50 Rozmer 31312.000 pre 31176.000

Pripojovacie svorky

Obj. čísloPrevedeniePrierez [mm2]
31028.000 Pre 1-pólové izolované hrebeňové prípojnice, bočné pripojenie 6...50
31029.000 Pre 3-pólové izolované hrebeňové prípojnice, bočné pripojenie 6...50
31085.000 Pre 3-pólové izolované hrebeňové prípojnice, čelné pripojenie 6...50
Pre každú fázu je potreba jedna svorka.

Koncové kryty hrebeňovej prípojnice

Obj. čísloPrevedenie
31027.000 Pre 3-pólové izolované hrebeňové prípojnice, 16 mm2

Označovacie štítky

Obj. čísloPrevedeniePoznámka
31086.000 Držiak označovacieho štítku K nacvaknutiu na všetky poistkové spodky TRITON
31004.000 Označovací štítok - klips 20×9 mm
