Poistkové spodky TRITON - pre poistky D0
Poistkové spodky TRITON zaisťujú komplexnú ochranu proti dotyku podľa normy DIN 49 524. Sú určené na montáž pomocou skrutiek na dostu alebo na DIM lištu pomocou pružiacej západky.
1 a 3-pólové modely je možno osadiť poistkovými vložkami D 01 a D 02.
1 a 3-pólové modely je možno osadiť poistkovými vložkami D 01 a D 02.
Cena od 6,80 EUR
od 8,36 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (4)
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Varianty k produktu Poistkové spodky TRITON - pre poistky D0 (4)

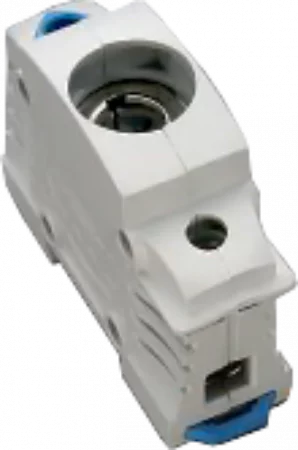

Pojistkový spodek

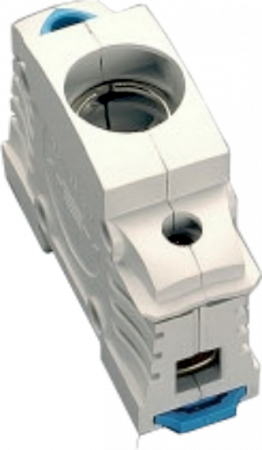

TRITON D01, 1-pólPojistkový spodek 1-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E14; jmenovitý proud: 16A; jmenovité napětí: 400V AC, 250V DC; připojení: 1,5-35 mm2; po pojistky D01; šířka modulu 27 mm;
OBJ: 31286.000
EAN: 4021267312862
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
6,80 EUR/ks
8,36 EUR s DPH
+-
Pojistkový spodek

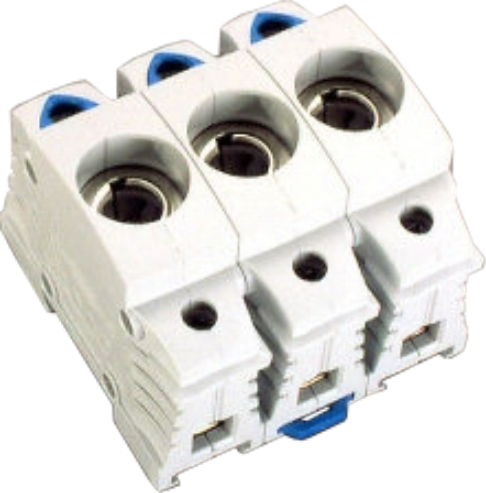

TRITON D01, 3-pólPojistkový spodek 3-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E14; jmenovitý proud: 16A; jmenovité napětí: 400V AC, 250V DC; připojení: 1,5-35 mm2; po pojistky D01; šířka modulu 81 mm;
OBJ: 31288.000
EAN: 4021267312886
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
21 EUR/ks
25,83 EUR s DPH
+-

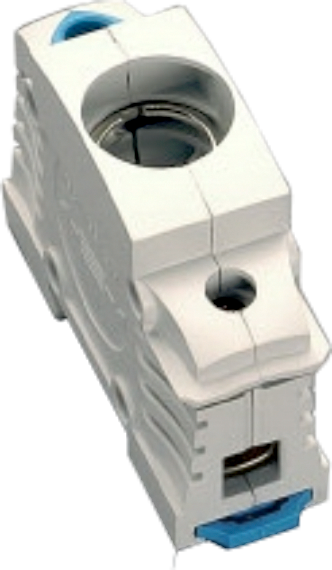

Pojistkový spodek

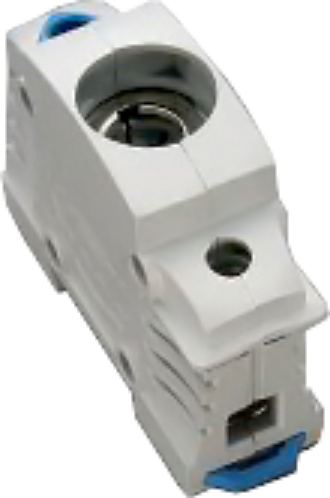

TRITON D02, 1-pólPojistkový spodek 1-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E18; jmenovitý proud: 63A; jmenovité napětí: 400V AC, 250V DC; připojení: 1,5-35 mm2; po pojistky D02; šířka modulu 27 mm;
OBJ: 31291.000
EAN: 4021267312916
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
7,50 EUR/ks
9,23 EUR s DPH
+-
Pojistkový spodek

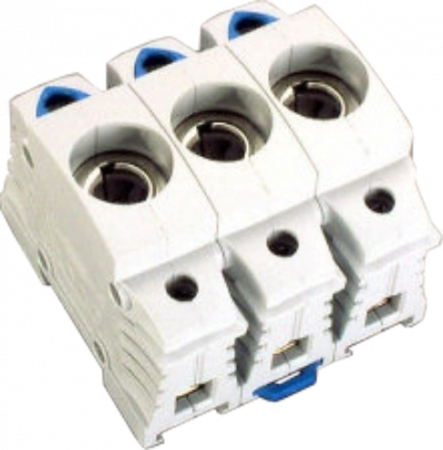

TRITON D02, 3-pólPojistkový spodek 3-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E18; jmenovitý proud: 63A; jmenovité napětí: 400V AC, 250V DC; připojení: 1,5-35 mm2; po pojistky D02; šířka modulu 81 mm;
OBJ: 31293.000
EAN: 4021267312930
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
22,40 EUR/ks
27,55 EUR s DPH
+-
Voliteľné príslušenstvo k Poistkové spodky TRITON - pre poistky D0

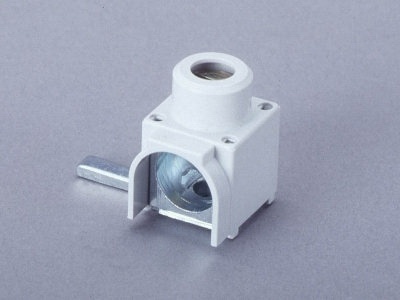

Příslušenství

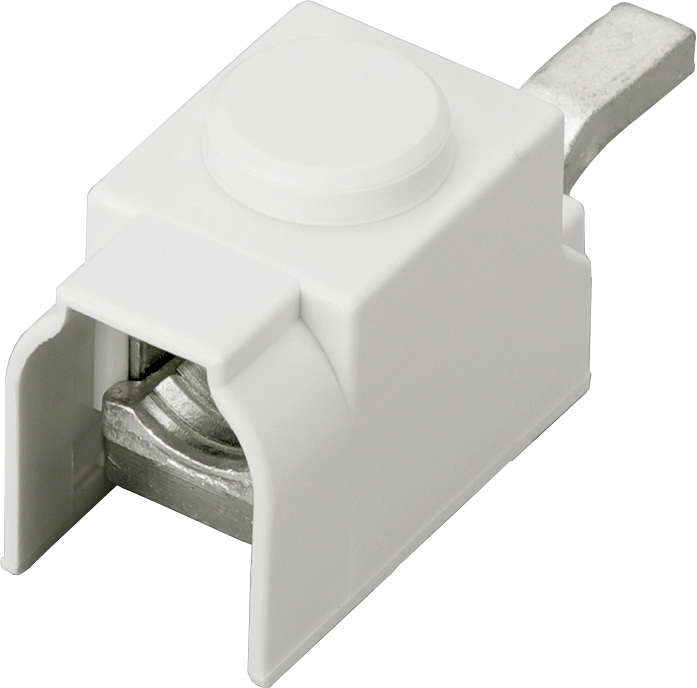

Připojovací svorka pro hřeb.přípojnice, 225ASpojovací terminál, přední připojení, na 1P hřebenovou přípojnici 31057.000; 25-95mm2;
OBJ: 01198.000
EAN: 4021267011987
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
13,30 EUR/ks
16,36 EUR s DPH
+-

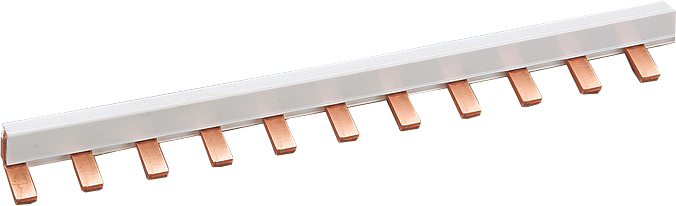

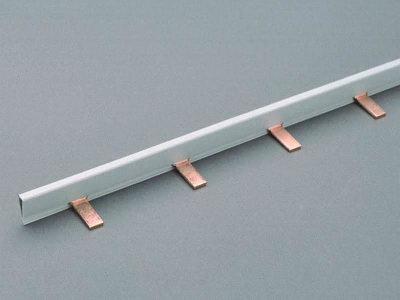

Přípojnice hřebenová, 1-pól, rozteč 27mm
Hřebenová přípojnice 1P; můstkové provedení; 80A; rozteč 27mm; 1m dlouhá (1 kus = 1 metr); 16mm2;
OBJ: 31014.000
EAN: 4021267310141
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
18,60 EUR/ks
22,88 EUR s DPH
+-

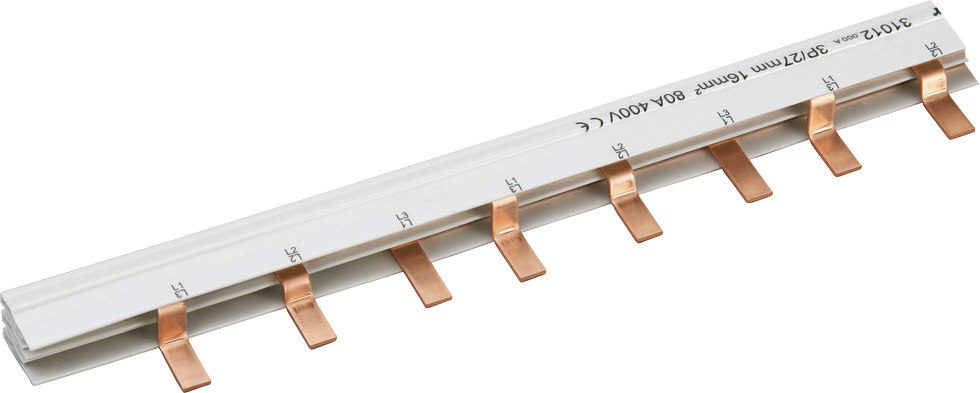

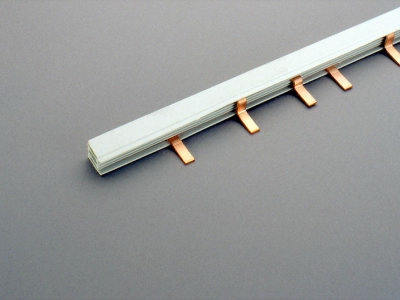

Přípojnice hřebenová, 3-pól, rozteč 27mm
Hřebenová přípojnice 3P; můstkové provedení; 80A; rozteč 27mm; 1m dlouhá (1 kus = 1 metr); 16mm2;
OBJ: 31012.000
EAN: 4021267310127
Záruka: 24 m.
Skladom v GHV
skladom 9 ks
56,60 EUR/ks
69,62 EUR s DPH
+-

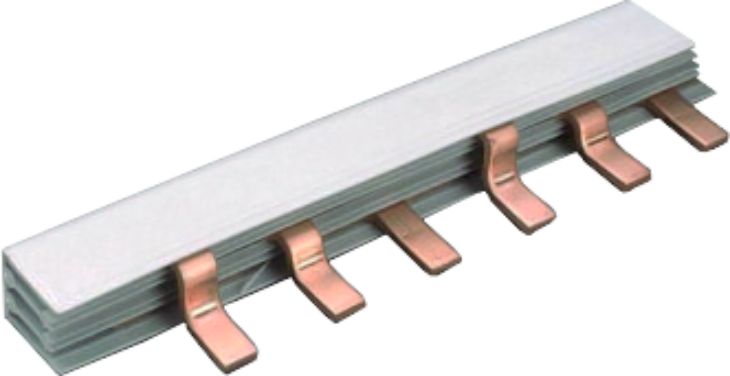

Přípojnice hřebenová, 3-pól, rozteč 27mm
Hřebenová přípojnice 3P; můstkové provedení; 130A; rozteč 27mm; 1m dlouhá (1 kus = 1 metr); 35mm2;
OBJ: 31056.000
EAN: 4021267310561
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
113,20 EUR/ks
139,24 EUR s DPH
+-

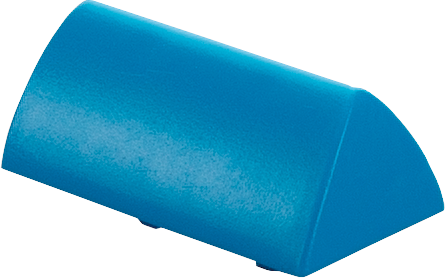

Koncový uzávěr
KrytkaPro 2-pólové a 3-pólové hřeben. přípojnice 16 mm2; rozměry: 5 x 16 x 16 mm;
OBJ: 31027.000
EAN: 4021267310271
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
0,50 EUR/ks
0,62 EUR s DPH
+-

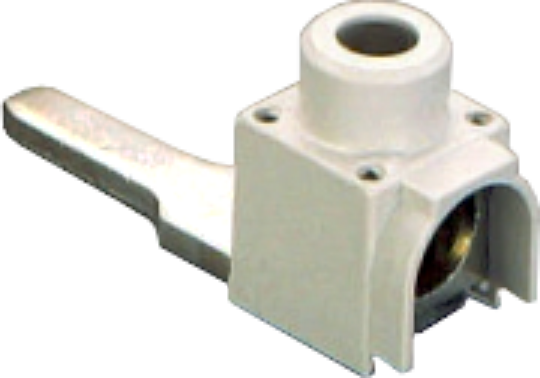

Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125ASpojovací terminál, boční připojení, na 1P hřebenovou přípojnici 31014.000, 31024.000, 31309.000 a 31311.000; 6-50mm2;
OBJ: 31028.000
EAN: 4021267310288
Záruka: 24 m.
Skladom v GHV
skladom 8 ks
5,30 EUR/ks
6,52 EUR s DPH
+-
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125ASpojovací terminál, přední připojení, na 3P hřebenovou přípojnici 31012.000; 6-50mm2;
OBJ: 31085.000
EAN: 4021267310851
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
5,30 EUR/ks
6,52 EUR s DPH
+-
Příslušenství pro pojistkové spodky TRITON
Držák označovacího šťítkuDržák k nasunutí na všechny pojistkové spodky TRITON; pro označovací štítek se samolepicí etiketou - 31004.000 a 78801.000;
OBJ: 31086.000
EAN: 4021267310868
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
0,20 EUR/ks
0,25 EUR s DPH
+-
Štítek
Rozměry: 20 x 9 x 2 mm;
OBJ: 31004.000
EAN: 4021267310042
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
0,20 EUR/ks
0,25 EUR s DPH
+-
Hřebenová přípojnice
Propojovací lišta TRITONHřebenová přípojnice 1-pólová, izolovaná; 75 A, rozteč 40 mm, délka 1 m; 16 mm2
OBJ: 31309.000
EAN: 4021267313098
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
21,40 EUR/ks
26,32 EUR s DPH
+-
Hřebenová přípojnice
Propojovací lišta TRITONHřebenová přípojnice 1-pólová, izolovaná; 75 A, rozteč 50 mm, délka 1 m; 16 mm2
OBJ: 31311.000
EAN: 4021267313111
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
22,60 EUR/ks
27,80 EUR s DPH
+-
Hřebenová přípojnice
Propojovací lišta TRITONHřebenová přípojnice 3-pólová, izolovaná; 80 A, rozteč 40 mm, délka 1 m; 16 mm²
OBJ: 31310.000
EAN: 4021267313104
Záruka: 24 m.
Skladom v GHV
skladom 5 ks
55,40 EUR/ks
68,14 EUR s DPH
+-
Popis produktu
TRITON Panel
- DIN 49 524
- 1-pólové alebo 3-pólové prevedenie
- D 01 do 16 A
- D 02 do 63 A
- Pre poistkové vložky DIN 49 522 (viď samostatný prehľad)
- Pre distančné objímky DIN 49 523 (viď samostatný prehľad)
- Ochrana proti dotyku podľa DIN VDE 0106, IEC 536
- Prichytenie vstupných vodičov pomocou hrebeňových prípojníc M6, Md 4 Nm
Rozšírené informácie
TRITON Panel
| Objednacie číslo | Závit | Menotivý prúd [A] | Menotivé napätie [V] | Prevedenie | Pripojenie[mm2] | Rozmery |
|---|---|---|---|---|---|---|
| 31286.000 | E14 | 16 | 400 | 1-pólový | 1,5-35 | Rozmery 31286.000 |
| 31288.000 | E14 | 16 | 400 | 3-pólový | 1,5-35 | |
| 31291.000 | E18 | 63 | 400 | 1-pólový | 1,5-35 | |
| 31293.000 | E18 | 63 | 400 | 3-pólový | 1,5-35 | Rozmery 31293.000 |
Prichytenie vstupného vodiča (hrebeňovej zbernice) pomocou rámovej svorky (1,5-35 mm2), Md 4 Nm alebo pod skrutku M6, Md 4 Nm.
Príslušenstvo
Hrebeňové prípojnice (dĺžka 1 m)
| Obj. číslo | Prevedenie | Menovitý prúd [A] | Prierez [mm2] | Rozteč [mm] | Rozmery | |
|---|---|---|---|---|---|---|
| Pri napájaní v prostriedku | Pri napájaní zo strany | |||||
| 31014.000 | 1-pólová, izolovaná, mostíková | 150 | 75 | 16 | 27 | Rozmer 31014.000 |
| 31057.000 | 1-pólová, izolovaná, mostíková | 260 | 130 | 35 | 27 | Rozmer 31057.000 |
| 31012.000 | 3-pólová, izolovaná, mostíková | 130 | 65 | 16 | 27 | Rozmer 31012.000 |
| 31024.000 | 1-pólová, izolovaná, vidlicová | 150 | 75 | 16 | 27 | Rozmer 31024.000 |
| 31026.000 | 3-pólová, izolovaná, vidlicová | 130 | 65 | 16 | 27 | |
| 31056.000 | 3-pólová, izolovaná, mostíková | 220 | 110 | 35 | 27 | Rozmer 31056.000 |
Pripojovacie svorky
| Obj. číslo | Prevedenie | Prierez [mm2] | Rozmery |
|---|---|---|---|
| 31028.000 | Pre 1-pólové izolované hrebeňové prípojnice, bočné pripojenie | 6-50 | |
| 31029.000 | Pre 3-pólové izolované hrebeňové prípojnice, bočné pripojenie | 6-50 | |
| 31085.000 | Pre 3-pólové izolované hrebeňové prípojnice, čelné pripojenie | 6-50 | |
| 01198.000 | Pre 1-pólové izolované hrebeňové prípojnice, čelné pripojenie | 16-95 | Rozmer 01198.000 |
| 01228.000 | Pre 3-pólové izolované hrebeňové prípojnice, čelné pripojenie | 16-95 |
Pre každú fázu je potreba jedna svorka.
Kryty koncov hrebeňových prípojnic
| Obj. číslo | Prevedenie |
|---|---|
| 31027.000 | Pre 3-pólové izolované hrebeňové zbernice, 16mm2 |
| 31084.000 | Pre 3-pólové izolované hrebeňové zbernice, 35mm2 |
Označovacie štítky
| Obj. číslo | Prevedenie | Poznámka |
|---|---|---|
| 31086.000 | Držiak označovacieho štítku | K nacvaknutiu na všetky poistkové spodky TRITON |
| 31004.000 | Označovací štítok - klips 20×9 mm |
