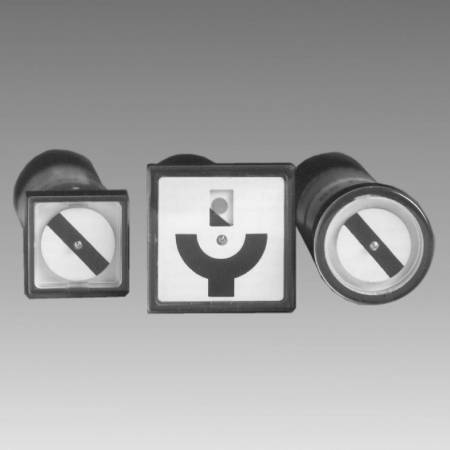

Ukazovatele polohy zopnuitia PI/PIR
Ukazatele polohy sepnutí PI/PIR.
Varianty k produktu Ukazovatele polohy zopnuitia PI/PIR (18)
se symbolem přímky, pozadí světlé
se symbolem přímky, pozadí světlé
se symbolem oddělovacím, pozadí světlé
se symbolem přímky, pozadí světlé
se symbolem přímky, pozadí tmavé
se symbolem oddělovacím, pozadí světlé
se symbolem přímky, pozadí světlé
se symbolem přímky, pozadí tmavé
se symbolem oddělovacím, pozadí světlé
se symbolem přímky, pozadí světlé
se symbolem oddělovacím, pozadí světlé
se symbolem přímky, pozadí světlé
pro střídavé napětí 24 - 230 V AC
se symbolem přímky, pozadí světlé
se symbolem oddělovacím, pozadí světlé
Popis produktu
Ukazovatele polohy zopnutia pre jednosmerné a striedavé napätie PI/PIR 24/25/29/36.
Rozšírené informácie
Použitie
Ukazatele polohy zopnutia PI/PIR 24/25/29/36 sa používajú v elektrických zariadeniach k diaľkovej indikácii polôh spínačov. Môžu byť užité ako jednotlivé indikátory (symboly) v spínacích schémach rozvádzačov, rozvodní a velínov, alebo môžu vytvárať súvislé pole indikátorov (symbolov) v mozaikách.
Firma Weigel dodáva taktiež ukazatele zopnutia so zvláštnym prevedením symbolu pre indikáciu prevádzkového stavu príslušného stroja alebo zariadenia, napr. posúvačov ventilov a so symbolom uhlu pre užitie v elektrárňach a chemickom priemysle.
Skrutkové pripojovacie svorky ukazateľov polôh zopnutia umožňujú pripojenie vodičov do max. prierezu 1,5 mm2.
Meracie ústrojenstvo
Magnetoelektrické meracie ústrojenstvo s otočným magnetom. Toto konštrukčné usporiadanie zaisťuje precíznu polohu čelného terčíka. Vnútorné oteplenie indikátora je úplne zanedbateľné, pretože užité meracie ústrojenstvo sa vyznačuje extrémne nízkou vlastnou spotrebou.
Prúd pretekajúci cievkou vytvára magnetické pole. Otočný magnet a čelný terčík so symbolom sú upevnené axiálne na spoločnej ose. Pólové nástavce určujú polohu symbolu. Jej externá korekcia nie je nutná.
Elektrické vlastnosti
Ukazatele polohy zopnutia sa dodávajú v prevedení pre jednosmerné alebo striedavé napätie od 24 V až do 230 V (viď. schémy pripojenia). | |
Typ: PI | pre napätie jednosmerné |
---|---|
Typ: PIR | pre napätie striedavé |
Príkon | 0,4 W pri 110 V 1,4 W pri 230 V |
Skúšobné napätie | 3,7 kV |
Frekvenčný rozsah striedavého napätia | 40 Hz...10 kHz |
Dovolené kolísanie napätia | ± 20 % |
Prevádzkové napätie | max. 300 V |
Medzné hodnoty ovplyvňujúcich veličín
Rozsah pracovných teplôt | -25...+ 50 °C |
---|---|
Rozsah skladovacích teplôt | -25...+ 65 °C |
Relatívna vlhkosť vzduchu | <= 75 % roč. priemer, bez orosenia |
Indikácia
|
|||||||||||
Symbol priamky |
Symbol uhlu |
||||||||||
|
|
||||||||||
Symbol oddeľovací |
s dvoma farebnými sektormi |
||||||||||
|
|
||||||||||
Dva posledné typy sa používajú pre indikáciu prevádzkového stavu príslušného stroja alebo zariadenia. Ak majú oba sektory rovnakú farbu, znamená to, že stroj je zapnutý alebo vypnutý. Ak majú oba sektory dve dvojice rôznych farieb, znamená to, že ukazateľ je bez prúdu (porucha stroja). |
Schémy pripojenia
Prevedenie A | ||
zapnuté | mimo prevádzku | vypnuté |
Rozmerový náčrtok
Rozmery [mm] | PI/PIR 24 | PI/PIR 25 | PI/ PIR 29 | PI/PIR 36 |
---|---|---|---|---|
A | 24 | 25 | 29 | 36 |
Výrez v paneli (rozmery v mm)
Technické parametre
Konštrukčné prevedenie púzdra | kruhové púzdro so štvorcovým alebo kruhovým priečelím pre montáž do panelov (PI/PIR 25/29/36) alebo mozaiok (PI/PIR 24) |
---|---|
Materiál púzdra | polykarbonát UL 94 VO |
Materiál čelného terčíka | plast |
Farba priečelia | čierna |
Prevádzková poloha | ľubovoľná |
Spôsob upevnenia | presuvnou maticou |
Pripojovacie svorky | skrutkové svorky do 1,5 mm2 s ochranou proti dotyku |
Stupeň krytia | IP 54 |
Rozmery [mm] | PI/PIR 24 | PI/PIR 25 | PI/PIR 29 | PI/PIR 36 |
Predný rámček | 24 | 25 | 29 | 36 |
---|---|---|---|---|
Púzdro | 21,8 | 21,8 | 21,8 | 21,8 |
Konštrukčná hĺbka | 94 | 94 | 94 | 94 |
Výrez v paneli | 22+0,5 | 22+0,5 | 22+0,5 | 22+0,5 |
Hrúbka panela | 0...12 | 0...12 | 0...12 | 0...12 |
Hmotnosť cca | 0,1 kg | 0,1 kg | 0,12 kg | 0,15 kg |
Trieda presnosti | 0,5 podľa DIN 43 780 |
---|---|
Menovité podmienky | |
Teplota okolia | 23°C ± 1 K |
