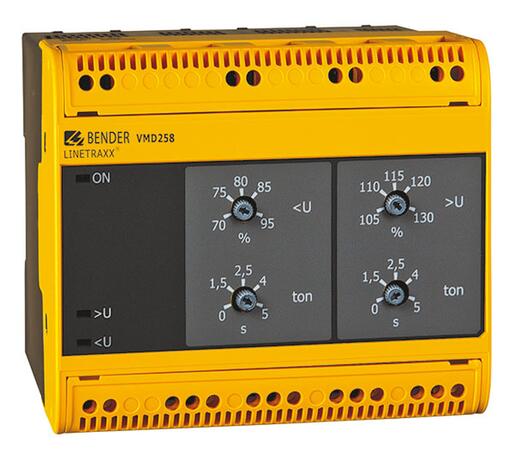

VMD258 - Napäťový monitor
Podpäťové/prepäťové relé pre monitorovanie trojfázových AC sietí s funkciou okna
Trojfázové napäťové monitorovacie relé pre siete až do napätia 690V AC s veľmi rýchlou dobou reakcie. S nastaviteľným oneskorením. Nevyžaduje pomocné napájacie napätie. Umožňuje doplniť prístroj o záložný zdroj.
Dopyt na produktPorovnať
Varianty k produktu VMD258 - Napäťový monitor (8)
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
0,7...0,95 / 1,05...1,3 x Un
Voliteľné príslušenstvo k VMD258 - Napäťový monitor
Popis produktu
- Podpäťové a prepäťové monitorovanie pre 3AC siete
- Nevyžaduje samostatné napájacie napätie
- Samostatné alarmové relé pre podpätie a pre prepätie s dvoma bezpotenciálovými prepínacími kontaktami
- Nastaviteľná hodnota reakcie: 0.7…0.95 x Un /1.05…1.3 x Un
- Menovité napätie siete: 3AC 690/500/480/440/400/230/110/100 V
- Nastaviteľné oneskorenie reakcie: 0…5 s
- LED signalizácia pre prevádzku, prepätie, podpätie
Rozšírené informácie
Napäťové relé VMD258 monitoruje v trojfázových AC sieťach podpätie a prepätie (funkcia okna).
Pripojenie stredného vodiča nie je požadované, preto je vhodné pre 3AC siete.
Elektronika je napájaná z monitorovanej siete. Napájanie elektroniky, relé a pripojenia k externému zdroju energie sú izolované od siete dvojitou izoláciou. Špeciálne vstupné transformátory zmierňujú rušenie zo siete.
Hodnoty reakcie pre podpätie a prepätie, rovnako ako aj oneskorenie reakcie sú plynulo nastaviteľné.
Nahradzuje sériu SUR35x.
Funkcia
Keď je relé pripojené k sieti a nameraná hodnota napätia je vo vnútri prednastavených hodnôt reakcie, alarmové relé K1/K2 pre podpätie sú v N/C režime (relé zopnuté) a alarmové relé K3/K4 pre prepätie sú v N/O režime (relé rozopnuté).
Keď hodnota menovitého sieťového napätia Un klesne pod nastavenú hodnotu reakcie <Un, alarmová LED “<U” sa rozsvieti a alarmové relé K1/K2 prepnú akonáhle uplynie nastavené oneskorenie reakcie.
Keď hodnota menovitého sieťového napätia Un prekročí nastavenú hodnotu reakcie >Un, alarmová LED “>U” sa rozsvieti a alarmové relé K3/K4 prepnú akonáhle uplynie nastavené oneskorenie reakcie.
Akonáhle sú hodnoty reakcie znovu vo vnútri nastaveného rozsahu hodnoty reakcie, VMD258 prepína späť do východzieho stavu približne po 100 ms.
Normy
Prístroj LINETRAXX® VMD258 splňuje požiadavky na zariadenia podľa noriem:
DIN EN 60255-1 VDE 0435-300 a DIN IEC 60255-127 VDE 0435-3127.
Technické parametre
| Koordinácia izolácie podľa IEC 60252-27 | ||||||||
| Napájacie napätie US AC (V) | 690 | 500 | 480 | 440 | 400 | 230 | 110 | 100 |
|---|---|---|---|---|---|---|---|---|
| 1000 | 1000 | 1000 | 600 | 600 | 300 | 150 | 150 | |
| Menovité impulzné výdržné napätie (kV) | 12 | 12 | 12 | 8 | 8 | 6 | 4 | 4 |
| Stupeň znečistenia | 3 | |||||||
| Kategória prepätia | III | |||||||
| Napäťový rozsah | ||||||||
| Frekvenčný rozsah US | 45...66 Hz | |||||||
|---|---|---|---|---|---|---|---|---|
| Prevádzkový rozsah | 0,5...1,3 x US | |||||||
| Odolnosť proti krátkodobému preťaženiu | 1,5 x Us < 1 s | |||||||
| Menovité napájacie napätie US 3AC (V) | 690 | 500 | 480 | 440 | 400 | 230 | 110 | 100 |
| Vlastná spotreba pri 50 Hz 1,3xUS (VA) | 19 | 15 | 12 | 14 | 9 | 16 | 15 | 10 |
| Vlastná spotreba pri 60 Hz 1,3xUS (VA) | 11 | 9 | 9 | 8 | 6 | 9 | 9 | 7 |
| Merací obvod | |
| Menovité sieťové napätie Un | 3AC 690/500/480/440/400/230/110/100 V |
|---|---|
| Nastaviteľný rozsah | 0,7...1,3 x Un |
| Frekvenčný rozsah fn | 45...66 Hz |
| Max. prípustné meracie napätie | 1,3 x Un |
| Odolnosť proti krátkodobému preťaženiu | 1,5 x Un < 1 s |
| Nastaviteľná hodnota reakcie Un | >U, <U |
| Hodnoty reakcie | |
| Podpätie | 0,7...0,95 x Un |
|---|---|
| Prepätie >U (alarm) | 1,05...1,3 x Un |
| Relatívna neistota na medzi nastavení | 45...66 Hz: ± 3 % 47,5...63 Hz: ± 2 % |
| Hysterézia | < 3 % |
| Presnosť opakovania | ± 1 % |
| LED ON (zapnuté) | LED (zelená) |
| Alarm pre < U (podpätie) | LED (žltá) |
| Alarm pre > U (prepätie) | LED (žltá) |
| Špecifické časy | |
| Oneskorenie pri spustení t | 500 ms ± 20 % |
|---|---|
| Oneskorenie reakcie ton | 0...5 s ± 10 % |
| Oneskorenie pri uvoľnení toff | 100 ms ± 20 % |
| Prevádzková doba tae pri prepätí |
60 ms* ± 20 % |
| Prevádzková doba tae pri podpätí |
100 ms** ± 20 % |
| Doba reakcie tan | tan = tae + ton |
| Dlhodobý vplyv | -10 % |
| Doba prekmitu tov | < 60 ms |
| Pripojenie k externému záložnému zdroju | |
| Umin | DC 24 V |
|---|---|
| Umax | DC 68 V |
| Utyp at 1,0 x Un | 42...47 V ± 15 % |
| Skúška spojenia nakrátko (Z+, Z-) | po krátku dobu áno |
| Spínacie prvky | |
| Počet spínacích prvkov | 2 x 2 prepínacie kontakty |
|---|---|
| Pracovný režim | N/C režim (podpätie) N/O režim (prepätie) |
| Elektrická odolnosť, počet cyklov | 10 000 |
| Parametre kontaktov podľa IEC 60947 5-1 Menovité pracovné napätie AC Kategória použitia |
230 V / 230 V AC-13 / AC-14 |
| Menovitý pracovný prúd AC | 5 A / 3 A |
| Menovité pracovné napätie DC | 220/110/24 V |
| Kategória použitia | DC12 |
| Menovitý pracovný prúd DC | 1/0,2/0,1 A |
| Minimálna záťaž kontaktu | 1 mA pri AC/DC > 10 V |
| Mechanické vlastnosti/klimatické podmienky/EMC | ||
| EMC odolnosť | podľa IEC 60255-26 | |
|---|---|---|
| EMC emisie | podľa IEC 60255-25 | |
| Prevádzková teplota | -20...+70 °C | |
| Klimatická trieda podľa DIN IEC 60721-3-3 | ||
| Statické použitie | 3K5 | |
| Preprava | 2K3 | |
| Dlhodobé skladovanie | 1K4 | |
| Klasifikácia mechanickej odolnosti podľa IEC 60721 | ||
| Statické použitie | 3M4 | |
| Preprava | 2M2 | |
| Dlhodobé skladovanie | 1M3 | |
| Požiadavky podľa IEC 60255 | Trieda 2 | |
| Pripojenie | |
| Pripojenie | Skrutkové svorky |
|---|---|
| Vlastnosti pripojenia | |
| tuhé/splietané lanko | 0,2...2,5 mm2 |
| flexibilné s dutinkami | 0,25...2,5 mm2 |
| bez/s plastovými dutinkami | 0,25...2,5 mm2 |
| Veľkosť vodičov (AWG) | 24...13 |
| Uťahovací moment skrutiek svoriek | 0,5...0,6 Nm |
| Prúd cez L1L1, L2L2, L3L3 | každý max. 3 A |
| Všeobecné údaje | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| Pozícia | akákoľvek pozícia |
| Stupeň ochrany, vstavané prvky (DIN EN 60529) | IP30 |
| Stupeň ochrany, svorky (DIN EN 60529) | IP 20 |
| Materiál puzdra | polykarbonát |
| Samozhášateľnosť | UL94 V-0 |
| Montáž na DIN lištu podľa | IEC 60715 |
| Uchytenie pomocou skrutiek | 4 x M4 |
| Hmotnosť | 825 g |
Prevádzková doba tae prepätia
Rastie od 100 % do 130 %, prah prepnutia 105 %
** Prevádzkový čas tae podpätia
Klesá od 100 % do 0 %, prah prepnutia 95 %
Rozmery púzdra VMD258
Ovládacie prvky VMD258
