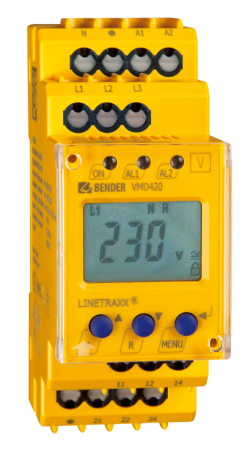

VMD420 - Napäťový monitor

Monitor podpätia a prepätia v trojfázových striedavých sieťach do 500 V

Multifunkčný napäťový monitor podpätia, prepätia prípadne napätia medzi dvomi nastavenými medznými hodnotami (monitorovanie napäťového "okna") v striedavých trojfázových sieťach do 500 V.
Cena od 255 EUR
od 306 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (10)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu VMD420 - Napäťový monitor (10)

Filtrace
Na sklade
VMD420-D-1 Trojfázový monitor napätia 3(N)AC
Trojfázový monitor napätia 3(N)AC
VMD420-D-1
Un 3(N)AC 6...500V, 15...460Hz
Us AC 16...72V/15...460Hz, DC 9,6...94V
OBJ: B93010005
Záruka: 60 m.
Skladom v GHV
skladom 6 ks
264 EUR/ks
316,80 EUR s DPH
Porovnání
+-
Košík
VMD420-D-2 Trojfázový monitor napätia 3(N)AC
Trojfázový monitor napätia 3(N)AC
VMD420-D-2
Un 3(N)AC 6...500V, 15...460Hz
Us AC/DC 70...300V, 15...460Hz
OBJ: B93010006
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
255 EUR/ks
306 EUR s DPH
Porovnání
+-
Košík
VMD420-D-1 Trojfázový monitor napätia 3(N)AC
Trojfázový monitor napätia 3(N)AC
VMD420-D-1
Un 3(N)AC 6...500V, 15...460Hz
Us AC 16...72V/15...460Hz, DC 9,6...94V
verze B7... s pružinovými svorkami
OBJ: B73010005
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
264 EUR/ks
316,80 EUR s DPH
Porovnání
+-
Košík
VMD420-D-2 Trojfázový monitor napätia 3(N)AC
Trojfázový monitor napätia 3(N)AC
VMD420-D-2
Un 3(N)AC 6...500V, 15...460Hz
Us AC/DC 70...300V, 15...460Hz
verze B7... s pružinovými svorkami
OBJ: B73010006
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
255 EUR/ks
306 EUR s DPH
Porovnání
+-
Košík
VMD420-DM-1 Trojfázový monitor napätia 3(N)AC
Trojfázový monitor napätia 3(N)AC
VMD420-DM-1
Un 3(N)AC 6...500V, 15...460Hz
Us AC 16...72V/15...460Hz, DC 9,6...94V
analogový výstup DC 0...400mikroA / DC 0...10V / 0/4...20mA
OBJ: B93010017
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
VMD420-DM-2 Trojfázový monitor napätia 3(N)AC
Trojfázový monitor napätia 3(N)AC
VMD420-DM-2
Un 3(N)AC 6...500V, 15...460Hz
Us AC/DC 70...300V, 15...460Hz
analogový výstup DC 0...400mikroA / DC 0...10V / 0/4...20mA
OBJ: B93010018
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
VMD420-DM-1 Trojfázový monitor napätia 3(N)AC
Trojfázový monitor napätia 3(N)AC
VMD420-DM-1
Un 3(N)AC 6...500V, 15...460Hz
Us AC 16...72V/15...460Hz, DC 9,6...94V
analogový výstup DC 0...400mikroA / DC 0...10V / 0/4...20mA
verze B7... s pružinovými svorkami
OBJ: B73010017
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
VMD420-DM-2 Trojfázový monitor napätia 3(N)AC
Trojfázový monitor napätia 3(N)AC
VMD420-DM-2
Un 3(N)AC 6...500V, 15...460Hz
Us AC/DC 70...300V, 15...460Hz
analogový výstup DC 0...400mikroA / DC 0...10V / 0/4...20mA
verze B7... s pružinovými svorkami
OBJ: B73010018
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
VMD420-DW-1 Trojfázový monitor napätia 3(N)AC
Trojfázový monitor napätia 3(N)AC
VMD420-DW-1
Un 3(N)AC 6...500V, 15...460Hz
Us AC 16...72V/15...460Hz, DC 9,6...94V
verze "W" se zvýšenou teplotní a mechanickou odolností
OBJ: B93010005W
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
VMD420-DW-2 Trojfázový monitor napätia 3(N)AC
Trojfázový monitor napätia 3(N)AC
VMD420-DW-2
Un 3(N)AC 6...500V, 15...460Hz
Us AC/DC 70...300V, 15...460Hz
Verze "W" se zvýšenou teplotní a mechanickou odolností
OBJ: B93010006W
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k VMD420 - Napäťový monitor

Príslušenstvo - Príchytka pre šraubovú montáž
Príchytka pre šraubovú montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
XM420 - Montážny rám
Montážny rám pre inštaláciu do panelu
XM420
OBJ: B990994
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
62 EUR/ks
74,40 EUR s DPH
Porovnání
+-
Košík
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - VMD420-D-2
OBJ: S93010006
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Monitorovanie asymetrie, výpadku fáze a sledu fáz
  • Možnosť voľby monitorovania napätia: > U, < U alebo < U / > U
  • Nastaviteľné hodnoty: spozdenie pri spustení, spozdenie reakcie a spozdenie uvoľnenia
  • Nastaviteľná hodnota hysterézie spínania
  • Meranie skutočnej efektívnej hodnoty TRMS (AC)
  • Funkcia nastavenia parametrov, automatické priradenie základných parametrov
  • LED indikácia POWER ON a ALARM (AL1 / AL2)
  • Trvalé automonitorovanie funkčnosti prístroja
  • Interné tlačítko TEST/RESET
  • Dve oddelené ALARM relé, každé s jedným prepínacím kontaktom
  • Nastaviteľný režim N/O alebo N/C a pamäť porúch
  • Možnosť ochrany nastavení prístroja pomocou hesla
  • Možnosť zaplombovania krytu
  • Digitálna indikácia meranej hodnoty na LC displeji
  • Zobrazenie frekvencie monitorovanej siete
  • Puzdro 2 modulárne (šírka 36 mm)
  • Pripojenie vodičov pomocou šroubových alebo pružinových svoriek
  • Varianta DM s galvanicky oddeleným analógovým výstupom 0/4...20 mA, 0...400 μA alebo 0...10 V

Rozšírené informácie

Multifunkčný napäťový monitor VMD420 podpätia, prepätia, popr. napätia medzi dvoma nastavenými medznými hodnotami (monitorovanie napäťového „okna“) v AC trojfázových sietiach. Napätie je merané ako skutočná efektívna hodnota. Okamžitá hodnota napätia je zobrazovaná na LC displeji. Nameraná hodnota, ktorá spôsobí spustenie alarmu je uložená do pamäte. Vďaka možnosti nastavenia doby vybavenia je možné vyhodnocovať niektoré špecifické charakteristiky siete. Zariadenie vyžaduje pomocné napájacie napätie.

Aplikácie

  • Monitorovanie strojov a zariadení citlivých na kolísanie napätia
  • Monitorovanie prahových hodnôt zopnutia / odopnutia spínacích systémov
  • Monitorovanie záložných systémov v režime "Stand-by"
  • Monitorovanie pracovného napätia na mobilných zariadeniach

Funkcia

Po pripojení napájacieho napätia je aktivované oneskorenie pri spustení t. Prípadné zmeny nameranej hodnoty v tomto časovom intervale nemajú vplyv na spustenie ALARM relé. Zariadenie je vybavené dvoma samostatnými meracími kanálmi (s možnosťou nastavenia prepätia a podpätia). Ak nameraná hodnota prekročí hodnotu reakcie (ALARM 1) alebo klesne pod nastavenú hodnotu reakcie (ALARM 2), je aktivované oneskorenie reakcie ton1/2. Akonáhle uplynie toto oneskorenie, zopnú relé ALARM a výstražné LED diódy ALARM sa rozsvietia. Akonáhle nameraná hodnota klesne pod odpínaciu úroveň relé (tj. hodnotu reakcie + hysterézie), je aktivované oneskorenie oveľnenia toff. Po skončení tohto oneskorenia toff prepnú ALARM relé späť do východzeho stavu. V prípade, že je aktivovaná pamäť poruchových stavov, zostane ALARM relé v stave ALARM, dokým nie je tento stav zmenený tlačítkom RESET.

Funkcia prednastavenia

Ak je monitorovacie zariadenie VMD420 zapnuté prvykrát, stanoví sa napätie monitorovanej siete (PrE run), potom sú hodnoty reakcie podpätia a prepätia definované automaticky. Ak je nastavená hodnota napätia definovaná mimo rozsah napätia siete (PrE run), sú hodnoty reakcie nastavené na minimálne alebo maximálne napätie. Na displeji sa v takom prípade zobrazí symbol "AL not Set". Dokým nie je potvrdená voľba tlačítkom, zariadenie bude cyklicky vyhľadávať menovité napätie siete (PrE run). Ak tlačítkom potvrdíme okamžitý stav, vyhľadávanie sa ukončí a symbol "AL not Set" zmizne z displeja. V tomto prípade je nastavená príslušná hodnota vybavenia v menu.

Rozmery púzdra XM420

Rozměry pozdra XM420

Technické parametre

Izolácia podľa IEC 60664-1 / IEC 60664-3
Menovité izolačné napätie AC 400 V
Menovité pulzné skúšobné napätie 4,0 kV
Ochranné oddelenie (zvýšená izolácia) medzi (A1, A2) - (N, L1, L2, L3) - (11, 12, 14) - (21, 22, 24)
Test dielektrika podľa IEC61010-1
(N, L1, L2, L3) - (A1, A2) - (11, 12, 14) 3320 V
(N, L1, L2, L3) - (21, 22, 24) 2210 V
(A1, A2) - (11, 12, 14) - (21, 22, 24) 2210 V
Parametre napájania
Napájacie napätie US viď. údaje pre objednávku
Vlastná spotreba ≤ 3,5 VA
Merací obvod
Merací rozsah (TRMS) AC 0...288 V (L-N)
AC 0...500 V (L-L)
Menovitý kmitočet fn 15...460 Hz
Hodnoty reakcie
Typ trojfázovej siete 3(N)AC/3AC (od výrobcu nastavené 3AC)
Podpätie < U (ALARM 2) AC/DC 6...500 V (od výrobcu nastavené 0,85 × Un)
Prepätie > U (ALARM 1) AC/DC 6...500 V (od výrobcu nastavené 1,10 × Un)
Presnosť U ±1,5 % / ±2 digity (50/60 Hz)
±3,0 % / ±2 digity (15...460 Hz)
Hysterézia U 1...40 % (od výrobcu nastavené 5 %)
Asymetria 5...30 % (nastavenie od výrobcu 30 %)
Chyba fázy podľa nastavenia asymetrie
Sled fáz v alebo proti smeru hodinových ručičiek
(nastavenie od výrobcu Off)
Podfrekvencia < f 10...500 Hz
Nadfrekvencia > f 10...500 Hz
Rozlíšenie nastavenia f 0,1 Hz (pre f = 10,0...99,9 Hz)
1,0 Hz (pre f = 100...500 Hz)
Hysterézia f 0,2...2 Hz (od výrobcu nastavené 0,2 Hz)
Presnosť f ±0,2 % / ±1 digit (15...460 Hz)
Špecifické časy
Oneskorenie pri spúšťaní t 0...99 s (od výrobcu nastavené 0 s)
Oneskorenie reakcie ton1/2 0...99 s (od výrobcu nastavené 0 s)
Oneskorenie uvoľnenia toff 0...99 s (od výrobcu nastavené 0,5 s)
Rozlišení nastavení t, ton1/2, toff 0,1 s (0...10 s)
1,0 s (10...99 s)
Doba reakcie kontaktu taepre napätie ≤ 140 ms
Doba reakcie kontaktu tae pre frekvenciu ≤ 335 ms
Doba vybavenia tan tan = tae + ton1/2
Doba zotavenia tb ≤ 300 ms
Zobrazenie, pamäť
Zobrazenie multifunkčný LC displej, nepodsvietený
Rozsah zobrazenia U AC/DC 0...500 V
Rozsah zobrazenia f 10...500 Hz
Pamäť nameraných hodnôt 1 nameraná hodnota
Heslo Off / 0...999 (od výrobcu nastavené Off)
Pamäť chýb, ALARM relé On / Off / Con (od výrobcu nastavené Off)
Spínacie obvody
Spínacie prvky dve relé (K1,K2) s 1 prepínacím kontaktom
Pracovný režim N/C alebo N/O
K2: < U / > U / < f / > f / Asy / PHS / Chyba
(od výrobcu nastavené < U, Asy, N/C režim)
K1: < U / > U / < f / > f / Asy / PHS / Chyba
(od výrobcu nastavené > U, Asy, N/O režim)
Minimálna záťaž kontaktu 1 mA pri AC/DC > 10 V
Všeobecné dáta
Typ pripojenia viď. údaje pre objednávku
Pracovná teplota okolia -25...55 °C
Pracovný režim trvalá prevádzka
Montáž v akejkoľvek pozícii
Stupeň ochrany, vnútorné súčasti (DIN EN 60529) IP 30
Stupeň ochrany, svorky (DIN EN 60529) IP 20
Materiál púzdra polykarbonát
Samozhášateľnosť UL94V-0
Rychlá montáž na DIN lištu podľa IEC 60715
Uchytenie pomocou skrutiek 2 × M4 s montážnou svorkou
Hmotnosť ≤ 150 g
Púzdro XM420
