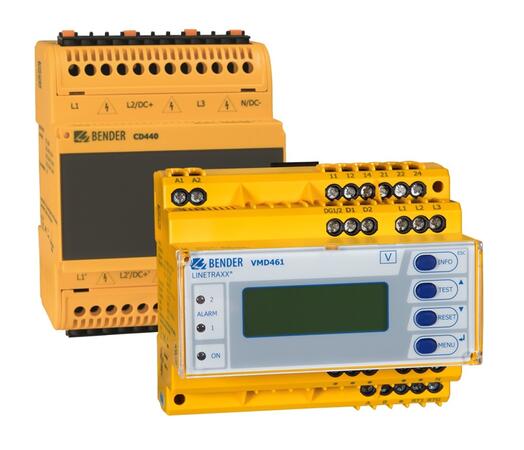

VMD461+CD440 - Napäťový monitor s väzobným členom

Napäťové relé pre AC, DC a 3(N)AC siete s ANSI kódmi funkcií.

Napäťové relé pre AC/3NAC siete do 690 V a DC/3AC siete do 1200 V s možnosťou nastavenia 2 stupňov ochrany, meraním vektorového skoku (ROCOF) a spätným pripojením zdroja.

Cena 701 EUR
841,20 EUR s DPH
Dostupnosť: Na ceste
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu VMD461+CD440 - Napäťový monitor s väzobným členom (1)

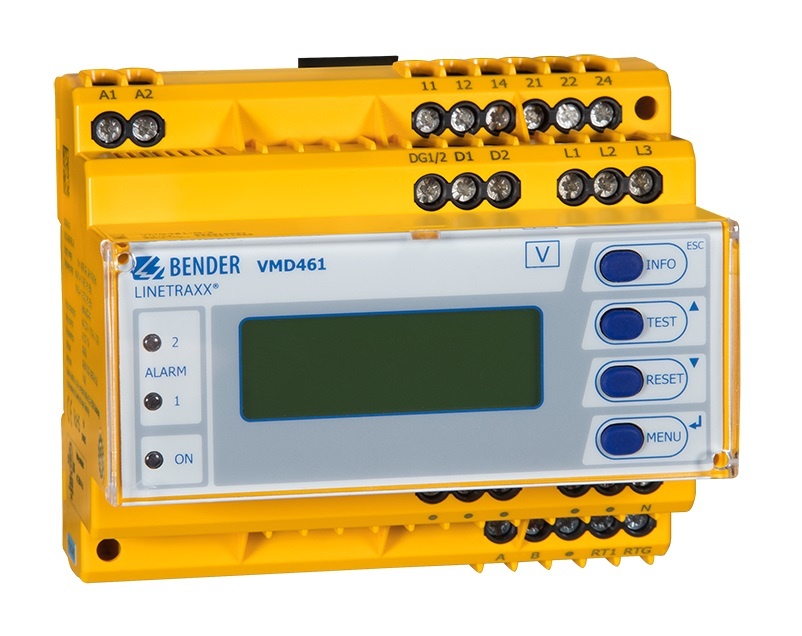

VMD461 - Monitorovacie relé
Trojfázový monitor napätia DC, 3(N)AC
VMD461-D-2
Un (L-N) 0...300V, 45...65Hz
Us AC/DC 100...240V, 50...60Hz
OBJ: B93010047
Záruka: 60 m.
Nie je skladom
na ceste 2 ks
701 EUR/ks
841,20 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k VMD461+CD440 - Napäťový monitor s väzobným členom

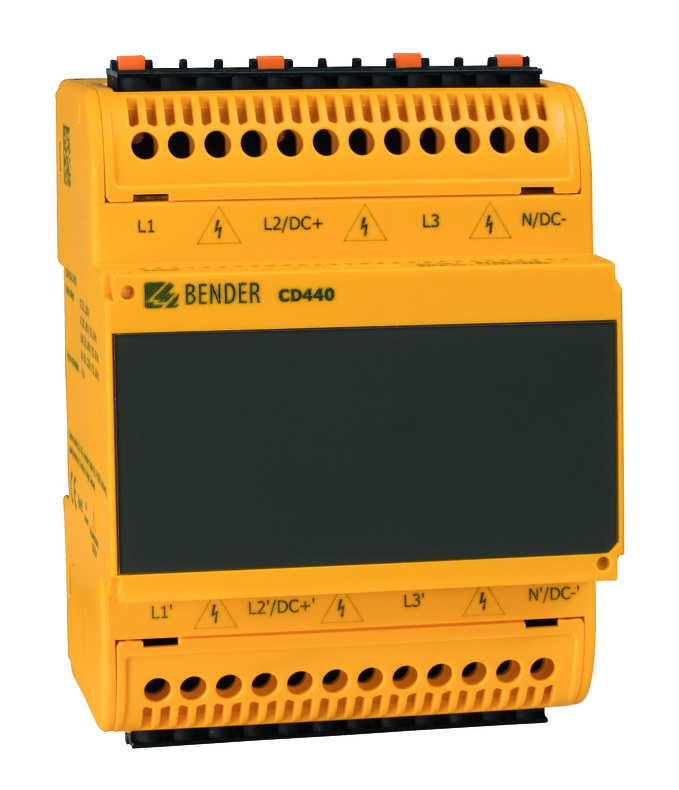

CD440 - Väzbový člen
Väzbový člen
CD440
Un DC 1200 V, AC 690 V, 3AC 1200 V, 3NAC 690 V
OBJ: B73010046
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Príslušenstvo - Príchytka pre šraubovú montáž
Príchytka pre šraubovú montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
XM460 - montážny rám
Montážny rám
XM460
OBJ: B990995
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
XM460 - príchytka do panelu
Upevňovacia sada
X460
OBJ: B990993
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Monitorovanie DC, AC a 3(N)AC sietí podľa DIN EN 60255-1:2010-9
  • Väzobný člen CD440 na rozšírenia rozsahu na DC 0…1200 V, AC 0…690 V, 3AC 0…1200 V a 3NAC 0…690 V
  • Funkcia s priradenými ANSI kódmi
  • Monitorovanie napätia, frekvencie, asymetrie, sledu fáz, výpadku fáz a vektorového skoku
  • Monitorovanie přrpojených prepínačov/odpojovačov v režime NC/NO/off
  • Detekcia df/dt ROCOF v ostrovnej prevádzke
  • Rozhranie RS-485 (prístup k nameraným hodnotám, nastavenie, aktualizácie softwaru)
  • Funkcia testu na zaistenie vypínacieho času
  • Testovacie tlačítko pre spúšťací okruh
  • Pamäť posledných 300 hlásení s časovou značkou
  • Stále meranieí fázových a združených napätí
  • Oddelené nastavenie na zapnutie prepínačov po prekročení hodnoty reakcie
  • Menu v anglickom, nemeckom a francúzskom jazyku
  • Podsvietený grafický LC displej
  • Vzdialené vypnutie cez prijímač asynchrónneho signálu
  • Možnosť ochrany nastavenia prístroja pomocou hesla a zaplombovaním krytu

Rozšírené informácie

Multifunkčné napäťové relé VMD461 monitoruje frekvencie a napätie v DC, AC a 3(N)AC sieťach. Meria fázové a/alebo združené napätia ako RMS hodnoty a v reálnom čase ich zobrazuje na displeji. Namerané hodnoty, ktoré vyvolali alarm, sa ukladajú do pamäti. Prístroj meria naviac ROCOF df/dt, vektorový skok, asymetriu a sled fáz. Pre všetky merania poskytuje odpovedajúci ANSI kód. Umožňuje nastaviť časy oneskorenia meraní podľa špecifických požiadaviek, napríklad podľa zapínacích procedúr. Prístroj vyžaduje externé napájanie. Meracie rozsahy prístroja je možné rozšíriť väzobným členom CD440.

Aplikácia

  • Monitorovanie strojov a sietí citlivých na úrovne napätia
  • Pripojovanie a odpojovanie sietí pri presnej hodnote napätia
  • Ochrana trojfázových motorov pred poruchou alebo prerušením fázy
  • Ochrana zariadenia detekciou vektorového skoku
  • Detekcia zmeny frekvencie ostrovnej prevádzky ROCOF
  • Ochrana transformátorov rozpoznaním asymetrickej záťaže

Funkcia

Po zapnutí napájacieho napätia beží nastavený čas oneskorenia po spustení. Merané hodnoty napätia a frekvencie po túto dobu nespúšťajú alarmové hlásenia ani reakcie výstupov K1 a K2. Je možné nastaviť tri oddelené hodnoty reakcie na prepätie, podpätie, nadfrekvenciu a podfrekvenciu so samostatnými hodnotami oneskorenia reakcie. Pokiaľ namerané hodnoty presiahnu alebo poklesnú pod nastavené hodnoty reakcie a uplynie čas oneskorenia reakcie, priradené výstupné relé zopnú/rozopnú a rozsvietiase alarmové LED.



Technické parametre

Izolácia zostavy prístrojov VDM461/CD440
Menovité napätie ≤ 1000 V IEC 60664-1/IEC 60664-3
Menovité napätie > 1000 V EN 50178:1998
Definícia
Merací obvod (IC1) CD440 (L1, L2/DC+, L3, N/DC-)
Merací obvod (IC2) VMD461 (L1, L2/DC+, L3, N/DC-)
Napájací obvod (IC3) VMD461 (A1, A2)
Riadiaci obvod (IC4) VMD461 (D1, D2, DG1/2, RTG, RT1)
Výstupný obvod 1 (IC5) VMD461 (11, 12, 14)
Výstupný obvod 2 (IC6) VMD461 (21, 22, 24)
Výstupný obvod 3 (IC7) VMD461 (A, B)
Menovité napatie
IC1 DC, 3AC: 1200 V/AC, 3NAC: 690 V
IC2 400 V
IC3, IC5, IC6 250 V
Menovité impulzné výdržné napatie
Kategória prepätia III
Poloha do 2000 m n.m.
IC/(IC2...6) 10,5 kV
IC2/(IC3...6), IC3/(IC4...6), IC4/(IC5...6), IC5/IC6 4 kV
Menovité napatie izolácie
Stupeň znečistenia 3
IC1/(IC2...6) DC, 3AC: 1250 V/AC, 3NAC: 800 V
IC2/(IC3…6), IC3/(IC4…6), IC4/(IC5…6) 400 V
IC5/IC6 4 kV
Ochranné oddelenie (zosilená izolácia):
IC1/(IC3…6) DC, 3AC: OVC III, 1250 V / 1AC, 3NAC: OVC III, 1000 V
IC2/(IC3…6), IC3/(IC4…6), IC4/(IC5…6), IC5/IC6 300 V
Test dielektrika (štandardný test) podľa IEC 60255-27/DIN EN 50178:1998
IC2/(IC3…6), IC3/(IC4…6), IC4/(IC5…6), IC5/IC6 2,21 kV
Napájacie napatie
Menovité napájacie napätie US 75…300 V
Menovitý kmitočet US DC, 50/60 Hz
Vlastná spotreba AC 230 V/maximálna < 3,5 W, < 7,5 VA/3,5 W, 9 VA
Merací obvod VMD461
Typ siete DC, 1AC, 3AC, 3NAC
Merací rozsah RMS hodnota (L-N) DC, AC 0…300 V/RMS hodnota (L-L) 0…520 V
Hodnoty odozvy 1…150 %
Pracovná neistota Un ≤ ±1 %
Rozlíšenie nastavenia Un 1 %
Menovitý kmitočet DC, 50/60 Hz
Kmitočtový rozsah Un DC, 45…65 Hz
Rozlíšenie nastavenia f 0,05 Hz
Relatívna neistota f ≤ ±0,1 %
Merací obvod VMD461 s CD440
Typ monitorovanej siete DC, 1AC, 3AC, 3NAC
Menovité napätie Un RMS hodnota (L-N) 0…690 V
Menovité napätie Un RMS hodnota (DC+ - DC-), RMS hodnota (L-L) 0…1200 V
Hodnoty odozvy 1…150 %
Pracovná neistota Un ≤ ±2 %
Rozlíšenie nastavenia Un 1 %
Menovitý kmitočet DC, 50/60 Hz
Kmitočtový rozsah Un DC, 45…65 Hz
Rozlíšenie nastavenia f 0,05 Hz
Relatívna neistota f ≤ ±0,1 %
Záznam meraných hodnot, podmienky pripojenia/odpojenia
U<, U<<, U<<< (pripojenie, odpojenie) 1…100 %
U>, U>>, U>>> (pripojenie, odpojenie) 100…150 %
f<, f<<, f<<< (pripojenie, odpojenie) 45…60 Hz
f>, f>>, f>>> (pripojenie, odpojenie) 50…65 Hz
Sled fáz/Polarita (pripojenie) pravá, levá
df/dt (odpojenie) 0,05…9,95 Hz/s
Vektorový skok (odpojenie) 1…25 %
Asymetria (odpojenie) 1…50 %
Špecifické časy
Oneskorenie po spustení tstart-up 200 ms…60 min (200 ms)*
Oneskorenie reakcie ton off, 50 ms…60 min (100 ms)*
Oneskorenie uvoľnenia toff
off, 50 ms…60 min (100 ms)*
Doba reakcie napätia tae polovica periódy napájania
Doba reakcie kmitočtu tae ≤ 40 ms
Doba obnovenia tb 300 ms
Digitálne vstupy
Bezpotenciálové kontakty alebo napäťové vstupy uzavretý = nízká úroveň; 0...4 V; Iin < -5 mA
otevorený = vysoká úroveň; > 6...≤ 30 V
D1 Monitorovanie pre výkonový prvok K1
D2 Monitorovanie pre výkonový prvok K2
RT1 Ďiaľkové vybavenie
DG1/2, RTG GND
Maximálna dĺžka kábla na pripojenie digitálnych vstupov (doporučený tieňovaný kábel) 10 m
Dĺžka káblov pre externé tlačítko test/reset 0…10 m
Zobrazenie, pamať
Displej LC displej, multifunkčný, podsvietený
Rozsah zobrazení meraných hodnôt 0…9,99 kV
Pamäť posledných 300 hlásení na 1 záznam meraných hodnôt
Ochrana heslom on / off / 0...999 (off*)
Spínacie obvody
Spínacie prvky dve relé s dvomi spínacími kontaktami
Pracovný režim N/C alebo N/O (N/C)*
Doba elektrickej životnosti, počet cyklov 10 000
Spínacie parametre podľa IEC 60947-5-1
Kategóriia použitia AC13 AC14 DC-12 DC-12 DC-12
Menovité spínacie napätie 230V   230V  24V   110V   220V
Menovitý spínacie prúd   5A       3A     1A     0,2A   0,1A
Minimálna záťaž kontaktu 1 mA pri AC/DC ≥ 10 V
Mechanické vlastnosti, klimatické podmienky, EMC
EMC DIN EN 60255-26
Pracovná teplota okolia -25...+55 °C
Klimatická trieda podľa IEC 60721:
- Statické použitie IEC 60721-3-3 3K5 (s výnimkou orosenia a inovatky)
- Preprava IEC 60721-3-2 2K3
- Dlhodobé skladovanie IEC 60721-3-1 1K4
Klasifikácia mechanickej odolnosti podľa IEC 60721
- Statické použitie IEC 60721-3-3 3M4
- Preprava IEC 60721-3-2 2M2
- Dlhodobé skladovacie IEC 60721-3-1 1M3
Pripojenie VMD461
Typ pripojenia skrutkové svorky
Jednoduchý vodič 0,2...4 mm2 (AWG 24...12)
Splietané lanko s dutinkou 0,2...2,5 mm2 (AWG 24...14)
Dĺžka odizolovania vodiča 8...9 mm
Uťahovací moment 0,5...0,6 Nm
Pripojenie CD440
Typ pripojenia pružinové svorky
Jednoduchý vodič 0,2…2,5 mm2 (AWG 24…14)
Splietané lanko bez dutinky 0,75…2,5 mm2 (AWG 19…14)
Splietané lanko s dutinkou 0,2…1,5 mm2 (AWG 24…16)
Dĺžka odizolovania vodiča 10 mm
Sila na otvorenie svoriek 50 N
Priemer otvoru svorky 2,1 mm
Všeobecné dáta
Pracovný režim trvalá prevádzka
Montáž v akejkoľvek pozícií
Stupeň krytia vnútorných komponentov/svoriek podľa IEC 60529 IP30/IP20
Materiál púzdra polykarbonát
Samozhášanlivosť UL94 V-0
Rychlá montáž na DIN lištu podľa IEC 60715
Uchytenie pomocou skrutiek VMD461/CD440 2 x M4/2 x M4 s montážnou svorkou
Hmotnosť VMD461/CD440 ≤ 360 g/≤ 125 g

()* = továrenské nastavenie

Rozmery púzdra XM460

Rozměry pouzdra XM460



Rozmery púzdra CD440

Rozměry pouzdra CD440
