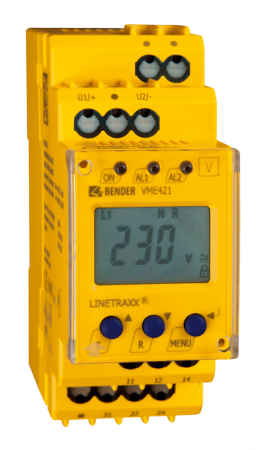

VME421H - Napäťový monitor
Monitor podpätia a prepätia v jednofázových striedavých a jednosmerných sieťach od 9,6 do 150 V a od 70 do 300 V
Dopyt na produktPorovnať
Varianty k produktu VME421H - Napäťový monitor (4)
Us = Un
Us = Un
Us = Un
verze B7... s pružinovými svorkami
Us = Un
verze B7... s pružinovými svorkami
Popis produktu
- Bez nutnosti pomocného napájacieho napätia
- Integrovaný záložný zdroj
- Možnosť voľby monitorovania napätia: > U, < U alebo < U / > U
- Nastaviteľné hodnoty: spozdenie pri spustení, spozdenie reakcie a spozdenie uvoľnenia
- Nastaviteľná hodnota hysterézie spínania
- Meranie skutočnej efektívnej hodnoty TRMS (AC + DC)
- Funkcia nastavenia parametrov, automatické priradenie základných parametrov
- LED indikácia POWER ON a ALARM (AL1 / AL2)
- Trvalé automonitorovanie funkčnosti prístroja
- Interné tlačítko TEST/RESET
- Dve oddelené ALARM relé, každé s jedným prepínacím kontaktom
- Nastaviteľný režim N/O alebo N/C a pamäť porúch
- Možnosť ochrany nastavení prístroja pomocou hesla
- Možnosť zaplombovania krytu
- Digitálna indikácia meranej hodnoty na LC displeji
- Zobrazenie frekvencie monitorovanej siete
- Puzdro 2 modulárne (šírka 36 mm)
- Pripojenie vodičov pomocou šroubových alebo pružinových svoriek
- Varianta DM s galvanicky oddeleným analógovým výstupom 0/4...20 mA, 0...400 μA alebo 0...10 V
Rozšírené informácie
Multifunkčný napäťový monitor VME421H podpätia, prepätia popr. napätia medzi dvoma nastavenými medznými hodnotami (monitorovanie napäťového „okna“ v AC a DC sieťach). Napätie je merané ako skutočná efektívna hodnota. Okamžitá hodnota napätia je zobrazovaná na LC displeji. Nameraná hodnota, ktorá spôsobí spustenie alarmu je uložená do pamäte. Vďaka možnosti nastavenia doby vybavenia je možné vyhodnocovať niektoré špecifické charakteristiky siete. Zariadenie nevyžaduje pomocné napájacie napätie, je napájané z monitorovacieho systému a využíva rovnako interný záložný zdroj.
Aplikácie
- Monitorovanie napätia na jednofázových zariadeniach a systémoch Monitorovanie porúch zemnenia pomocou napäťových transformátorov v systémoch stredného napätiaMonitorovanie batériových systémovSpínacie systémy Vypnuté / Zapnuté vzťažené k špecifickej hodnote
Funkcia
Po pripojení napájacieho napätia je aktivované oneskorenie pri spustení t. Prípadné zmeny nameranej hodnoty v tomto časovom intervale nemajú vplyv na spustenie ALARM relé. Zariadenie je vybavené dvoma samostatnými meracími kanálmi (s možnosťou nastavenia prepätia a podpätia). Ak nameraná hodnota prekročí hodnotu reakcie (ALARM 1) alebo klesne pod nastavenú hodnotu reakcie (ALARM 2), je aktivované oneskorenie reakcie ton1/2. Akonáhle uplynie toto oneskorenie, zopnú relé ALARM a výstražné LED diódy ALARM sa rozsvietia. Akonáhle nameraná hodnota klesne pod odpínaciu úroveň relé (tj. hodnotu reakcie + hysterézie), je aktivované oneskorenie oveľnenia toff. Po skončení tohto oneskorenia toff prepnú ALARM relé späť do východzeho stavu. V prípade, že je aktivovaná pamäť poruchových stavov, zostane ALARM relé v stave ALARM, dokým nie je tento stav zmenený tlačítkom RESET. Vďaka internému záložnému zdroju prístroj zaisťuje príslušné funkčné oneskorenia aj v prípade kompletnej poruchy monitorovacieho systému.
Funkcia prednastavenia
Ak je monitorovacie zariadenie VME421H zapnuté prvykrát, stanoví sa napätie monitorovanej siete (PrE run), potom sú hodnoty reakcie podpätia a prepätia definované automaticky. Ak je nastavená hodnota napätia definovaná mimo rozsah napätia siete (PrE run), sú hodnoty reakcie nastavené na minimálne alebo maximálne napätie. Na displeji sa v takom prípade zobrazí symbol "AL not Set". Dokým nie je potvrdená voľba tlačítkom, zariadenie bude cyklicky vyhľadávať menovité napätie siete (PrE run). Ak tlačítkom potvrdíme okamžitý stav, vyhľadávanie sa ukončí a symbol "AL not Set" zmizne z displeja. V tomto prípade je nastavená príslušná hodnota vybavenia v menu.
Rozmery púzdra XM421
Technické parametre
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité pulzné skúšobné napätie | 2,5 kV |
| Ochranné oddelenie (zvýšená izolácia) medzi | (A1, A2) - (U1/+, U2/-) - (11, 12, 14) - (21, 22, 24) |
| Test dielektrika podľa IEC61010-1 | 2210 V |
| Napájacie napätie | |
| Napájacie napätie US | napájané z monitorovanej siete Un |
|---|---|
| Vlastná spotreba max. | ≤ 4,0 VA |
| Merací obvod | |
| Merací rozsah (TRMS) | AC/DC 0...300 V |
|---|---|
| Menovitý kmitočet fn | DC, 15...460 Hz |
| Hodnoty reakcie | |
| VME421H-D-1: | |
|---|---|
| Podpätie < U(ALARM 2) | AC/DC 9,6...150 V (od výrobcu nastavené 0,85 × Un) |
| Prepätie > U (ALARM 1) | AC/DC 9,6...150 V (od výrobcu nastavené 1,10 × Un) |
| VME421H-D-2: | |
| Podpätie < U(ALARM 2) | AC/DC 70...300 V (od výrobcu nastavené 0,85 × Un) |
| Prepätie > U (ALARM 1) | AC/DC 70...300 V (od výrobcu nastavené 1,10 × Un) |
| Rozlíšenie nastavenia U | 0,1 V (pre U = 6,0...49,9 V) 1,0 V (pre U = 6,0...49,9 V) |
| Presnosť U | ±1,5 % / ±2 digity (50/60 Hz) ±3,0 % / ±2 digity (15...460 Hz) |
| Hysterézia U | 1...40 % (od výrobcu nastavené 5 %) |
| Podfrekvencia < f | 10...500 Hz |
| Nadfrekvencia > f | 10...500 Hz |
| Rozlíšenie nastavenia f | 0,1 Hz (pre f = 10,0...99,9 Hz) 1,0 Hz (pre f = 100...500 Hz) |
| Hysterézia f | 0,2...2 Hz (od výrobcu nastavené 0,2 Hz) |
| Presnosť f | ±0,2 % / ±1 digit (15...460 Hz) |
| Špecifické časy | |
| Oneskorenie pri spúšťaní t | 0...99 s (od výrobcu nastavené 0 s) |
|---|---|
| Oneskorenie reakcie ton1/2 | 0...99 s (od výrobcu nastavené 0 s) |
| Oneskorenie uvoľnenia toff | 0...99 s (od výrobcu nastavené 0,5 s) |
| Rozlíšenie nastavenia t, ton1/2, toff | 0,1 s (0...10 s) 1,0 s (10...99 s) |
| Doba reakcie kontaktu taepre napätie | DC...16,7 Hz: ≤ 130 ms, AC 15...460 Hz: ≤ 70 ms |
| Doba reakcie kontaktu tae pre frekvenciu | AC 15...460 Hz: ≤ 310 ms |
| Doba vybavenia | tan = tae + ton1/2 |
| Doba zotavenia tb | ≤ 300 ms |
| Doba činnosti int. záložného zdroje | od 2,5 do 6 s |
| Doba dobíjania int. záložného zdroje | max. 60 s (VME421H-D-1) max. 120 s (VME421H-D-2) |
| Zobrazenie, pamäť | |
| Zobrazenie | multifukčný LC displej, nepodsvietený |
|---|---|
| Rozsah zobrazenia U | AC/DC 0...150 V (VME421H-D-1) AC/DC 0...300 V (VME421H-D-2) |
| Rozsah zobrazenia f | 10...500 Hz |
| Pamäť nameraných hodnôt | 1 nameraná hodnota |
| Heslo | Off / 0...999 (od výrobcu nastavené Off) |
| Pamäť chýb, ALARM relé | On / Off / Con (od výrobcu nastavené On) |
| Spínacie obvody | |
| Spínacie prvky | dve relé (K1, K2) s 1 prepínacím kontaktom |
|---|---|
| Pracovný režim | N/C alebo N/O |
| K2: | < U / > U / < f / > f / Chyba (od výrobcu nastavené < U, N/C režim) |
| K1: | < U / > U / < f / > f / Chyba (od výrobcu nastavené > U, N/O režim) |
| Minimálna záťaž kontaktu | 1 mA pri AC/DC > 10 V |
| Všeobecné dáta | |
| Typ pripojenia | viď. údaje pre objednávku |
|---|---|
| Pracovná teplota okolia | -25...55 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytia, vnútorné súčasti (DIN EN 60529) | IP 30 |
| Stupeň krytia, svorky (DIN EN 60529) | IP 20 |
| Materiál púzdra | polykarbonát |
| Samozhášateľnosť | UL94V-0 |
| Rýchla montáž na DIN lištu | podľa IEC 60715 |
| Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou |
| Hmotnosť | ≤ 240 g |
| Púzdro | XM421 |
