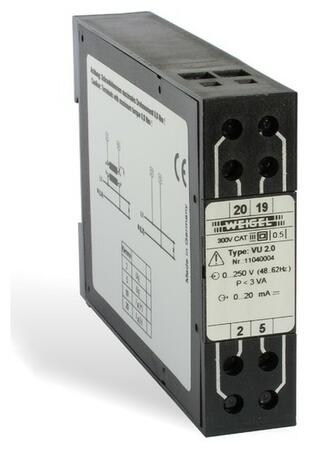

VU 2.0 - Merací prevodník striedavého napätia

Merací prevodník striedavého napätia bez pomocného napájania.
Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Popis produktu

Merací prevodník striedavého napätia bez pomocného napájania.


Rozšírené informácie

Použitie

Meracie prevodníky VU 2.0 merajú efektívne hodnoty sínusových striedavých napätí a prevádzajú ich na vnútený jednosmerný prúdový signál. Tento výstupný signál môže byť indikovaný ukazovacím meracím prístrojom, ciachovaným v jednotkách meranej veličiny, alebo môže byť použitý pre priemyselné meranie a reguláciu. Ak sa dodrží maximálna, poprípade minimálna povolená záťaž, môže byť pripojených aj niekoľko vyhodnocovacích prístrojov súčasne (ukazovací prístroj, regulátor, zapisovač atď.). Prístroje môžu byť umiestnené v mieste merania alebo vo vzdialených velínoch.
Vstup a výstup sú vzájomne galvanicky oddelené. Výstup je odolný proti skratu a rozpojeniu.

Popis funkcie

Vstupné striedavé napätie je po galvanickom oddelení usmernené a výstupným obvodom prevedené na úmerný vnútený jednosmerný prúd.

Funkčná schéma

Vstupné veličiny

Vstupná veličina sínusové striedavé napätie
Menovité napätie UEN 57,7 V (100 V/√3)
63,5 V (110 V/√3)
100 V (taktiež pre pripojenie meniča)
110 V (taktiež pre pripojenie meniča)
150 V
250 V
400 V
500 V
Kmitočtový rozsah 48...62 Hz
Prevádzkové napätie max. 519 V
Merací rozsah 0...UEN
Povolené vybudenie rozsahu 1,2*UEN
Hranica preťažiteľnosti 1,2*UEN trvalo, 2*UEN max. 1 s
Príkon
transformátor napätia < 3 VA
transformátor prúdu 5 A < 4 VA
transformátor prúdu 1 A < 2 VA

Výstupné veličiny

Prúdový výstup
Výstupný prúd IA vnútený jednosmerný prúd
Menovitý prúd IAN 0...20 mA
Výstupná záťaž RA 0...500 Ω
Chyba záťaže ≤ 0,4 % pri zmene záťaže o 50 %
Napätie naprázdno ≤ 20 V
Zvyškové vlnenie pri RA max cca. 9 mVef
Doba ustálenia pri RA max ≤ 100 ms

Prevodné charakteristiky

Převodní charakteristiky VU 2.0

Pomocné napájanie

Pomocné napájanie sa nepripojuje.

Presnosť pri menovitých podmienkach

Presnosť
Presnosť Trieda 0,5 (± 0,5 % z koncovej hodnoty)
Teplotný drift ≤ 0,03 %/K
Menovité podmienky
Kmitočet 50...60 Hz
Priebeh signálu sínusový, činiteľ harmon. skreslenia ≤ 0,1 %
Záťaž 0,5*RA max. ± 1 % prúd. výstup
Teplota okolia 23 °C ± 1 K
Doba zahorenia ≥ 1 min

Medzné hodnoty ovplyvňujúcich veličín

Klimatické vlastnosti klimatická trieda 3, podľa VDE/VDI 3540
Rozsah pracovných teplôt -10...+55 °C
Rozsah skladovacích teplôt -25...+65 °C
Relatívna vlhkosť vzduchu ≤ 75 % roč. priemer, bez orosenia

Predpisy a normy

DIN EN 50 529
DIN EN 60 688
DIN EN 60 715
DIN EN 61 010-1
DIN EN 61 326-1
VDE/VDI 3540 list 2

Zvláštne prevedenie

Vstupné veličiny
Men. vstupný prúd IEN iný než štandardný (na požiadanie)
Men. vstupné napätie UEN iné než štandardné (na požiadanie)

Schémy pripojenia

Obsadenie svoriek

Schéma Svorka Funkcia
Obsazení svorek 2 UE napäťový vstup
5 UE napäťový vstup
19 IA (+) prúdový výstup
20 IA (-) prúdový výstup
Čísla svoriek odpovedajú údajom v schémach pripojenia (podľa DIN 43 807)

Rozmerový náčrtok

Rozmery sú uvedené v milimetroch

Technické parametre

Konštrukčné prevedenie púzdra púzdro so západkou pre montáž na nosnú lištu 35 mm (DIN EN 50022)
Materiál púzdra lexan 500 R čierny so samozhášacími prísadami, prevedenie podľa normy UL 94 V - 0
Pripojovacie svorky skrutkové svorky
Prierezy pripojovacích vodičov max. ≤ 4 mm2
Stupeň krytia IP 40 púzdro, IP 20 svorky
Skúšobné napätie 2210 V výstup proti púzdru
3536 V vstup proti púzdru, merací obvod proti výstupu
Pracovné napätie 300 V (sieťové napätie fáza-nula)
Trieda ochrany II
Kategória prepätia III
Stupeň znečistenia 2
Rozmery š × v × d 22,5 mm × 80 mm × 115 mm
Hmotnosť cca 0,35 kg
