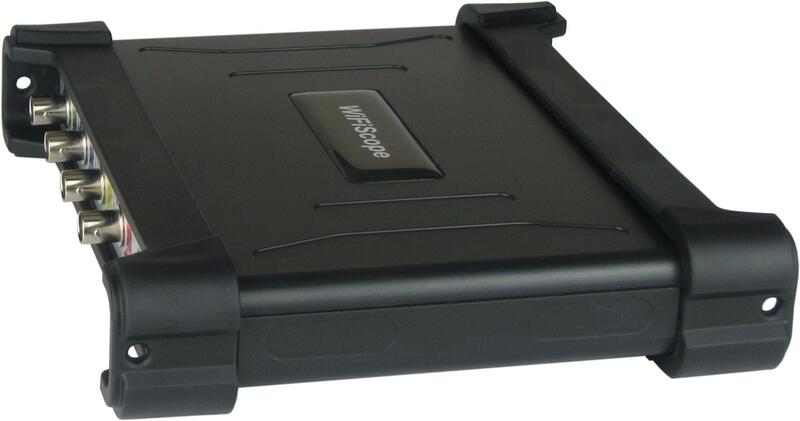

WS6-DIFF-200 - Virtuálny Wifi, LAN a USB osciloskop s izolovanou architektúrou

Virtuálny WIFI, USB a LAN osciloskop s izolovanou architektúrou

Virtuálny štvorkanálový osciloskop s izolovanou architektúrou
Počet kanálov: 4
Pripojenie: WIFI, USB, LAN
Šírka pásma: 250 MHz / 200 MS/s
Pamäť: až 256 MS
Vstavaný akumulátor

Cena 1 857 EUR
2 228,40 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Filip Dašek
Ing. Filip Dašek
Technicko-obchodný specialista testovacích a meracích prístrojov FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO, MICSIG a ostatné.

Varianty k produktu WS6-DIFF-200 - Virtuálny Wifi, LAN a USB osciloskop s izolovanou architektúrou (1)

WS6 DIFF - Virtuálny USB osciloskop-7

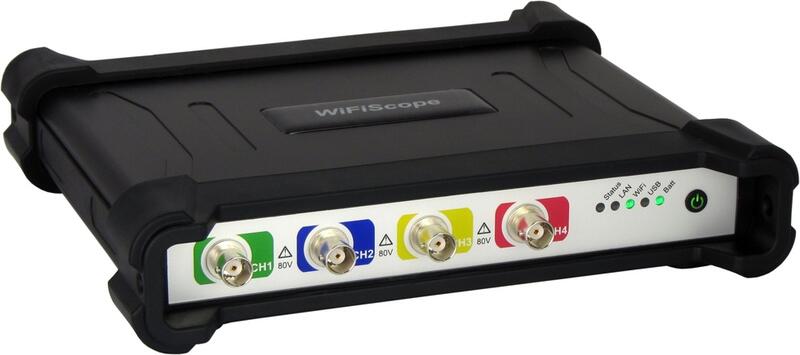

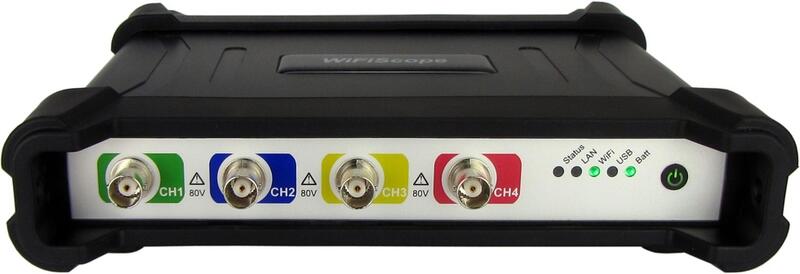

Osciloskop virtuálny WIFI/LAN/USB
WS6-DIFF-200

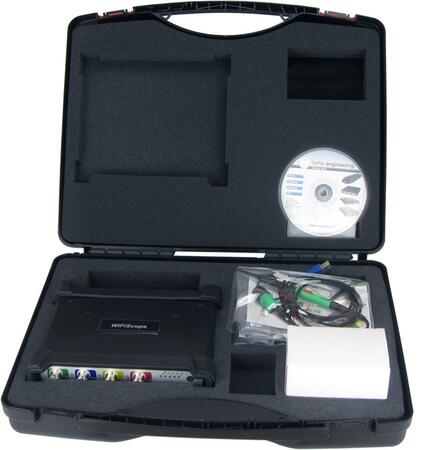

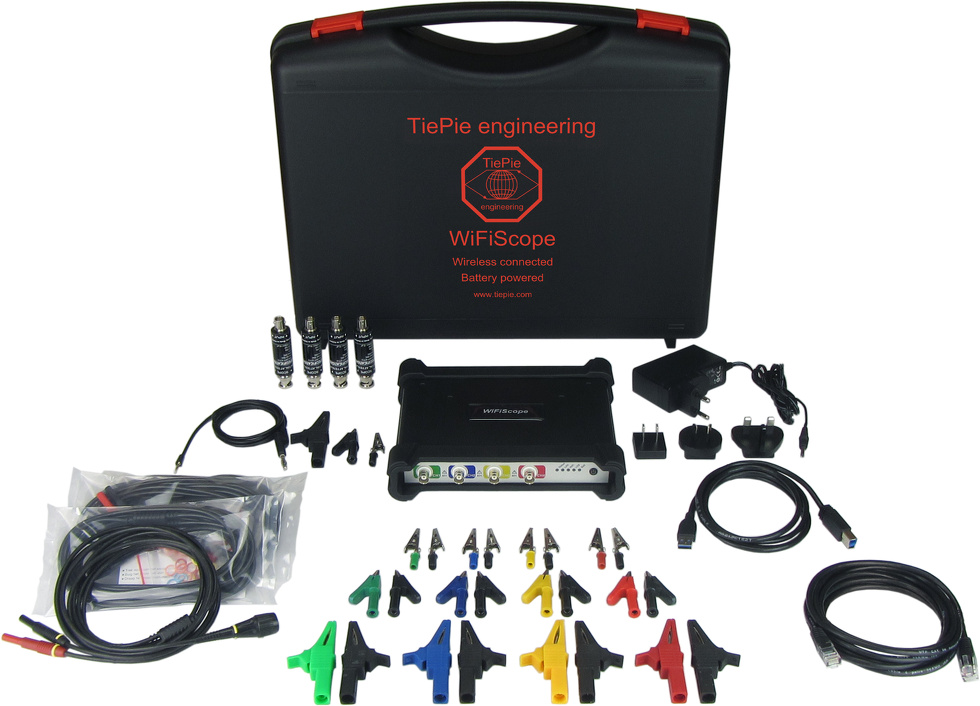

WiFi, USB, LAN osciloskop WS6-DIFF-200, 4x meracie vodiče BNC-4mm, 4x diferenciálne útlmové články, 8x krokosvorka veľká, 8x krokosvorka stredná, 8x krokosvorka malá, softvér, napájací adaptér, USB kábel, LAN kábel, adaptér pre kalibráciu sond, kufrík a návod na obsluhu
OBJ: TP.WS6-DIFF-200
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1 857 EUR/ks
2 228,40 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k WS6-DIFF-200 - Virtuálny Wifi, LAN a USB osciloskop s izolovanou architektúrou

Micsig SW rozšírenie
Rozšírenie
WS6 DIFF option S
Rozšíření: funkce SureConnect
OBJ: TP.WS6-DIFF-OP-S
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
107 EUR/ks
128,40 EUR s DPH
Porovnání
+-
Košík
Micsig SW rozšírenie
Rozšírenie
WS6 DIFF option XM
Rozšíření: paměť zvětšená na 256 MS
OBJ: TP.WS6-DIFF-OP-XM
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
54 EUR/ks
64,80 EUR s DPH
Porovnání
+-
Košík
Micsig SW rozšírenie
Rozšírenie
WS6 DIFF option G
Rozšíření: funkce SafeGround
OBJ: TP.WS6-DIFF-OP-G
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
124 EUR/ks
148,80 EUR s DPH
Porovnání
+-
Košík
Micsig SW rozšírenie
Rozšírenie
WS6-200 option W5
Rozšíření: záruka 5 let
OBJ: TP.WS6-200-OP-W5
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
88 EUR/ks
105,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo TiePie - CC80 - Kliešťový prevodník
Prevodník kliešťový
CC80
Rozsah merania 10 mA...80 A AC/DC
Šírka pásma DC ... 20 kHz
Výstup 10 mV / A, 100 mV / A
Priemer 12,5 mm, vodič s konetormi Ø4 mm samice
Dodávka: prevodník, puzdro a návod na obsluhu
OBJ: TP.TP-CC80
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
108,90 EUR/ks
130,68 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo TiePie - CC400 - Kliešťový prevodník
Prevodník kliešťový
CC400
Rozsah merania 1 A...400 A AC/DC
Šírka pásma DC ... 20 kHz
Výstup 1 mV / A, 10 mV / A
Priemer 20 mm, vodič s konetormi Ø4 mm samice
Dodávka: prevodník, puzdro a návod na obsluhu
OBJ: TP.TP-CC400
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
106,60 EUR/ks
127,92 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo TiePie - CC600 - Kliešťový prevodník
Prevodník kliešťový
CC600
Rozsah merania 0,6 mA...600 A AC/DC
Šírka pásma DC ... 400 Hz
Výstup 0,1 mV / A, 1 mV / A
Priemer 30 mm, zdierky Ø4 mm
Dodávka: prevodník, puzdro a návod na obsluhu
OBJ: TP.TP-CC600
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
95,80 EUR/ks
114,96 EUR s DPH
Porovnání
+-
Košík
E27 Prevodník kliešťový
Prevodník kliešťový
E27
Rozsah merania 0,05 A...7 A AC (10 A DC), 0,05 A...70 A AC (100 A DC)
Výstup 1 mV / A, 1 V / A, šírka pásma 100 kHz
Priemer 11,8 mm, vodič s konetormi BNC
Napájanie: batéria 9V alebo adaptér
Dodávka vrátane 9V batérie a návodu na obsluhu
Zjistit více
OBJ: P01.1200.27
EAN: 3663653007757
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
426 EUR/ks
511,20 EUR s DPH
Porovnání
+-
Košík
XLAM-414/SC/SIL Adaptér a predlžovací vodič
Adaptér a predlžovací vodič
XLAM-414/SC/SIL
CAT III, 600 V, 160 cm, silikon, BNC samec pozlacený, 4 mm banánek poniklovaný rovný
Zjistit více
OBJ: 67.9867-160
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
26,45 EUR/ks
31,74 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo TiePie - TP-C812B - Merací vodič
Merací vodič
TP-C812B
200cm, černá, banánik 4mm - BNC samec
1000V CAT III
OBJ: TP.TP-C812B
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
28,10 EUR/ks
33,72 EUR s DPH
Porovnání
+-
Košík
SET Isoprobe IV - 10:1 Sonda osciloskopická
Sonda osciloskopická
SET Isoprobe IV - 10:1
10:1, 500 Mhz, 1,2 m, 300 V CAT III, šedá
Výrobca Multicontact
Balenie: Isoprobe IV 10:1, HC400 1ks, GS400 1ks, SCC 1ks, GM400 1ks, BA400 1ks
Zjistit více
OBJ: 68.9433-28
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
59,74 EUR/ks
71,69 EUR s DPH
Porovnání
+-
Košík
SET Isoprobe III - 100:1 Sonda osciloskopická
Sonda osciloskopická
SET Isoprobe III - 100:1
100:1, 500 Mhz, 1,2 m, 600 V CAT IV, modrá
Výrobca Multicontact
Balenie: Isoprobe III 100:1, ZGA-S 1ks, GS400 1ks, GM284 1ks, SK-IP 1ks, SCC 1ks
Zjistit více
OBJ: 68.9559-23
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
76,26 EUR/ks
91,51 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - XDK-1033/I-2 - čierna
Krokosvorka
XDK-1033/I-2 černá
CAT IV, 600 V, 19 A, rozevření 30 mm, připojení vodičů 4 mm, černá
Zjistit více
OBJ: 66.9561-21
EAN: 842640118208
Záruka: 12 m.
Skladom v GHV
skladom 6 ks
8,52 EUR/ks
10,22 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - XDK-1033/I-2 - červená
Krokosvorka
XDK-1033/I-2 červená
CAT IV, 600 V, 19 A, rozevření 30 mm, připojení vodičů 4 mm, červená
Zjistit více
OBJ: 66.9561-22
EAN: 842640118215
Záruka: 12 m.
Skladom v GHV
skladom 5 ks
8,52 EUR/ks
10,22 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo TiePie - TP-BP85 - Sada hrotov
Sada meracích hrotov
TP-BP85 Set
Tenké hroty pre priame pripojenie do konektorov
4ks čierna, 1ks červená, 1ks zelená, 1ks modrá, 1ks žltá
OBJ: TP.TP-BP85-Set
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
49,50 EUR/ks
59,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo TiePie - BB391 - Kufor_2
Kufor
BB391 pro HS
Určeno pro přístroje řad HS5, HS6 DIFF
390 x 290 x 105 mm
OBJ: TP.TP-CASE-BB391
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
64,40 EUR/ks
77,28 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo TiePie - TP-C50H - Komunikačný kábel
Kábel komunikačný
TP-C50H
Propojení přístrojů sběrnící CMI
OBJ: TP.TP-C50H
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
13,90 EUR/ks
16,68 EUR s DPH
Porovnání
+-
Košík
XLSK-58 černá Predlžovací vodič BNC
Predlžovací vodič BNC
XLSK-58 černá
100cm, PVC, BNC samec pozlacený, černá
CAT II, 600 V, CAT III, 300 V
Zjistit více
OBJ: 67.9773-10021
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
16,43 EUR/ks
19,72 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - XLSS-58_XLSK-58 - čierna
Predlžovací vodič BNC
XLSK-58 červená
100cm, PVC, BNC samec pozlacený, červená
CAT II, 600 V, CAT III, 300 V
Zjistit více
OBJ: 67.9773-10022
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Príslušenstvo Multicontact - XLSS-58_XLSK-58 - modrá
Predlžovací vodič BNC
XLSK-58 modrá
100cm, PVC, BNC samec pozlacený, modrá
CAT II, 600 V, CAT III, 300 V
Zjistit více
OBJ: 67.9773-10023
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
3283 Spojka BNC
Spojka BNC
3283
30VAC, 60VDC, 50 Ohm
samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.1928789
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
9 EUR/ks
10,80 EUR s DPH
Porovnání
+-
Košík
3284 Spojka T BNC
Spojka T BNC
3284
30VAC, 60VDC, 50 Ohm
samice - samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.528786
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
26 EUR/ks
31,20 EUR s DPH
Porovnání
+-
Košík
3285 Spojka T BNC
Spojka T BNC
3285
30VAC, 60VDC, 50 Ohm
samice - samec - samice, pozlacené kontakty
Zjistit více
OBJ: PO.528794
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
13 EUR/ks
15,60 EUR s DPH
Porovnání
+-
Košík
3533 Spojka BNC
Spojka BNC
3533
30VAC, 60VDC, 50 Ohm
samec - samec, pozlacené kontakty
Zjistit více
OBJ: PO.1929241
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
6 EUR/ks
7,20 EUR s DPH
Porovnání
+-
Košík
3534 Spojka BNC
Spojka BNC
3534
30VAC, 60VDC, 50 Ohm
samec - samec, zahnutí 90°, pozlacené kontakty
Zjistit více
OBJ: PO.1929265
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
17 EUR/ks
20,40 EUR s DPH
Porovnání
+-
Košík
4896 Spojka T BNC
Spojka T BNC
4896
30VAC, 60VDC, 50 Ohm
samec - samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.1914846
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
26 EUR/ks
31,20 EUR s DPH
Porovnání
+-
Košík
6700 Spojka T BNC
Spojka T BNC
6700
30VAC, 60VDC, 50 Ohm
samice - samec - samice, souběžný vstup a výstup in-line, pozlacené kontakty
Zjistit více
OBJ: PO.2066999
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
34 EUR/ks
40,80 EUR s DPH
Porovnání
+-
Košík
6701 Spojka T BNC
Spojka T BNC
6701
30VAC, 60VDC, 50 Ohm
samice - samec - samice, souběžný vstup a výstup in-line 90°, pozlacené kontakty
Zjistit více
OBJ: PO.2067002
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
34 EUR/ks
40,80 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Virtuálny WiFi, USB a LAN osciloskop s vysokým rozlíšením

WiFi osciloskop s vysokým rozlíšením s najnižším šumom a vysokou citlivosťou so 4 diferenciálnymi kanálmi a úžasnou hĺbkou pamäti 256 miliónov bodov a so vzorkovacou frekvenciou až 200 MSa/s. Jedná sa o najvýkonnejší prenosný batériovo napájaný a všestranný WiFi PC osciloskop, multimeter s vysokým rozlíšením a mnoho ďalšieho. Prístroje môžu byť vybavené inovatívnymi technológiami ako SafeGround, SureConnect, CMI rozhraním a univerzálním připojením k PC pomocou bezdrátovej siete WiFi, metalickej siete LAN a superrýchleho USB 3.0.

Ikona - Čip 40x40Hlavné parametre

  • 14 a 16 bitové rozlíšenie ponúka 256x viac napäťových úrovní ako pri 8 bitovom osciloskope
  • Šírka pásma 250 MHz
  • Vzorkovacia frekvencia až 200 MSa/S
  • 4 diferenciálne vstupy. Každý vstup možno prepnúť do režimu jednopólového merania s ochrannou funkciou SafeGround (volitelne)
  • Funkcia SureConnect na každom kanáli zaisťuje vždy správne pripojenie k meranému objektu (volitelne)
  • Hardwarové obmedzenie šírky pásma s prepínaním medzi 150 MHz , 100 MHz a 50 MHz
  • Vysoko presná 1 ppm časová základňa
  • Funkcia SuperZoom s hĺubkou pamäti až 256 MSa
  • Spektrálny analyzátor s 32 miliónmi zložiek
  • Výkonný digitálny multimeter (DMM)
  • Anylyzátor sériových zberníc
  • DC presnosť až 0,25 % a 0,1 % typicky
  • Záznamník s až 200 MS/s prenosom do PC
  • Akumulátorová prevádzka  pre hodiny merania s naplno galvanicky oddelenými kanálmi

Komunikácia a ukladanie dát

Ikona - Wifi 40x40

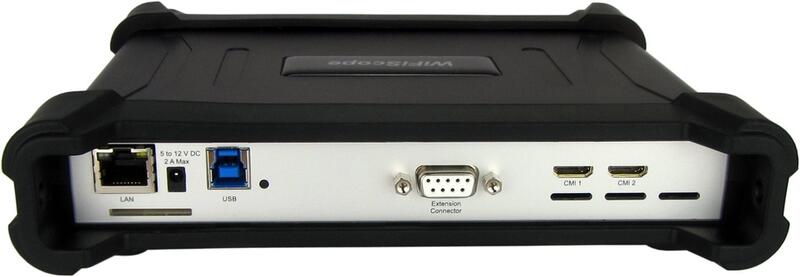

  • Pripojenie pomocou rýchleho USB 3.0 rozhrania

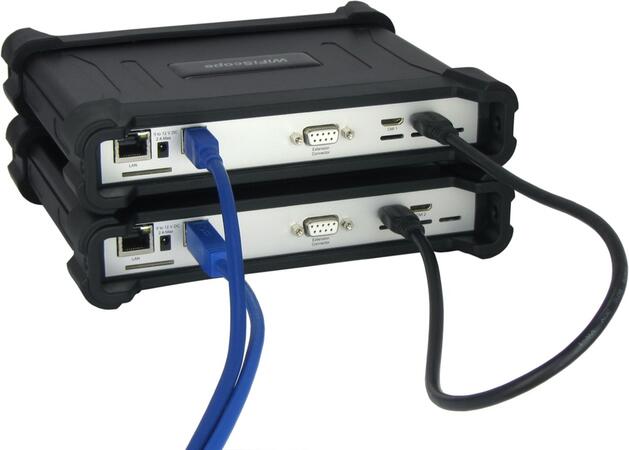

  • CMI rozhranie umožňuje prepojenie viacerých prístrojov do jedného v úplne synchrónnom režime
  • Prepojenie časovýh základien s 0 ppm synchronizáciou

Ikona - USB 40x40

  • Pripojenie pomocou bezdrátového WiFi rozhrania
  • Komunikácia bez potreby metalického spojenia
  • Maximálna rýchlosť prenosu ovplyvnená kvalitou spojenia

Ikona - LAN 40x40

  • Pripojenie pomocou metalickej LAN siete
  • Jednoduché vzidialené ovládanie
  • Maximálna rýchlosť prenosu ovplyvnená kvalitou spojenia

Ďalšie funkcie a parametre

  • Funkcia QuickSetup pre rýchle a intuitívne nastavenie ľubovoľnej funkcie
  • I/O moduly na vytváranie vlastných meracích systémov
  • API a SDK pre návrh vlastných programov
  • Upgrady software a firmware zadarmo
  • 2 roky záruka, rozšíriteľná na 5 rokov

Príslušenstvo SW TiePie - 01Príslušenstvo SW TiePie - 02Príslušenstvo SW TiePie - 04Príslušenstvo SW TiePie - 05

Vďaka integrácii piatich prístrojov do jedného púzdra je WiFiScope WS6 DIFF tým najvýkonneším kompaktným prístrojom do priemyslu. Pre úžívateľov, ktorí merajú na rôznych miestach alebo potrebujú viac miesta na pracovnom stole je WiFiScope WS6 DIFF ideálnym nástrojom. Vďaka svojej konštrukcii je ľahko prenosný, ale zároveň robustný a perfektný v kombinácii s prenosným PC.

Diferenciálne / jednopólové prepínateľné vstupy s ochrannou funkciou SafeGround

SafeGround, funkcia, ktorá umožňuje diferenciálne použitie vstupných obovdov alebo použitie ako jednopólové vstupy. Ak je funkcia SafeGround aktivovaná a pri meraní užívateľ spôsobí zemné spojenie, tak funkcia SafeGround automaticky odpojí zem sondy a vďaka tomu nedôjde k poškodeniu osciloskopu alebo PC skratovým prúdom. Vďaka tejto funkcii je taktiž možné prepínať medzi diferenciálnymi a jednopólovými vstupmi bez obáv pred poškodením zariadenia skratovým prúdom*. Osciloskopy WS6 DIFF sú jediné osciloskopy, ktoré ponúkajú bezpečnostnú funkciu SafeGround. Chybu pri meraní je možné urobiť veľmi ľahko a s radou WS6 DIFF máte istotu, že sú zariadenia v bezpečí a nehrozia finančné straty spôsobené skratom.

Meranie odporu na každom kanáli

Veľa senzorov je založených na zmene odporu snímacieho prvku. Osciloskop WiFiScope WS6 DIFF je možné použiť ako ohmmeter. Nie je potrebný ďalší prístroj. Hodnotu odporu je možné zobraziť ako samostatné číslo alebo ako graf odporu v čase. Ohmskop používa rovnaké vstupy ako osciloskop. Nie je preto potreba meniť zapojenie a prehadzovať meracie vodiče. Pokročilá vstupná ochrana zaisťuje odolnosť proti vysokým napätiam na vsupe. Typickým použitím je meranie odporu rezistorov typu NTC a PTC v čase. Jeden kanál môže merať odpor prvku a druhý teplotu. Graf XY potom zreteľne ukáže závislosť odporu na teplote.

Veľmi vysoké rozlíšenie 14 a 16 bitov, 256 x viac ako pri štandardných osciloskopoch

Príslušenstvo SW TiePie - 06

Bežné stolné osciloskopy ponúkajú relatívne níze rozlíšenie 8 alebo 9 bitov. V kombinácii s limitovanou veľkosťou obrazovky zobrazujú signály v ich maximálnom rozlíšení a funkcia zoom u nich neprináša viac detailov pre užívateľov. WiFiScope WS6 DIFF má rozlíšenie 14 alebo 16 bitov a vďaka tomu sa jedná o osciloskop s naozaj vysokým rozlíšením. Pomocou tak vysokého rozlíšenia je signál vzorkovaný oveľa presnejšie a kvantizačná chyba je vďaka tomu oveľa menšia. Zobrazenie signálu na 24" monitore prinesie veľmi vysokú mieru detailov zobrazeného signálu. Aj tie najmenšie zmeny tvaru signálu je možné odhaliť vďaka funkcii zoom, ktorá vďaka vysokému rozlíšeniu prinesie dodatočné informácie o skúmanom detaile.

Prvý priemyslový osciloskop s 1 ppm

Časová základňa osciloskopu WiFiScope WS6 DIFF je 25 až 100 x stabilnejšia ako zrovnateľné prístroje na trhu. Vďaka vysokej stabilite 1ppm je možné veľmi presne merať frekvenciu a časové parametr signálov. Spojenie niekoľkých prístrojov dohromady, ktoré sa používa pre vytvorenie viackanálového osciloskopu, nemá vplyv na presnosť časovej základne. Rozdiel je 0 ppm.

Spojenie viacerých prístrojov pre viackanálové merania s plnou synchronizáciou prístrojov

Príslušenstvo SW TiePie - 08

WiFiScope WS6 DIFF je vybavený sofistikovanou synchronizačnou zbernicou, ktorá umožňuje jednoduché prepojenie viacerých prístrojov do jedného celku. Jeden z prístrojov slúži ako riadiaci master a ostatné sú ním riadené slave zariadenia. Všetky prepojené zariadenia potom merajú s rovnakou vzorkovacou frekvenciou ako jeden viackanálový prístroj (odchýlka 0 ppm!). Vedľa synchronizačnej zbernice obsahuje rozhranie taktiež zbernicu spustenia a detekčný systém. O vzajomné prepojenie sa stará prepojovací kábel. Celkový počet prístrojov je limitovaný iba množstvom USB portov počítača. Po spustení obslužného SW Multi Channel sú všetky prepojené zariadenia identifikované (každé má svoje vlastné identifikačné číslo) a automaticky spojené do jedného väčšieho celku. Obidve zbernice, synchronizačná aj spúšťacia, sú na oboch koncoch zakončené správnou hodnotou impedancie. Nie je preto potrebné, aby užívateľ pripájal tieto dodatočné impedancie sám. Spojenie prístrojov je plne automatické. Možnosť prepojovania prístrojov a vytvárania napr. osemkanálového osciloskopu, ktorý sa tvári ako jeden prístroj, neponúka žiadny iný osciloskop.

SureConnect - test správneho pripojenia a merania odporov

Funkcia SureConnect je použiteľná vždy po pripojení sondy, hrotu alebo krokodýlika k meranému objektu. Prístroj automaticky otestuje či je kontakt v poriadku. Táto funkcia bráni mýlnym indikáciám neprítomnosti signálu (možno rozllíšiť kedy signál nie je prítomný a kedy ide o zlé pripojenie). To je užitočné tam, kde je povrch zoxidovaný alebo zle dostupný. Funkcia SureConnect je dostupná pri modeloch WiFiScope WS6 DIFF ako voliteľné rozšírenie. Na každom kanáli je možné merať odpor až do 2 MΩ a hodnota môže byť zobrazená na displeji softwarového multimetra. Samozrejme ide hodnotu odporu zaznamenávať v čase do grafu.

Vysoko výkonný USB digitálny multimeter

Príslušenstvo SW TiePie - 05

Vďaka vysokému rozlíšeniu 16 bitov je WiFiScope WS6 DIFF použiteľný ako veľmi vyspelý digitálny multimeter s veľmi dobrými vlastnosťami (ako RMS, Špička-Špička, MAX, MIN, Mean, Frekvencia, Strieda, Nábežná a Zostupná hrana, dBm, ... ). Hodnoty je možné zobraziť ako číslo, alebo ako analógový budíkový ukázateľ. Veľmi presná a stabilná časová základňa WiFiScope WS6 (1 ppm) umožňuje veľmi presné meranie frekvencie a časových veličín. Vďaka tomu sa externé multimetre a frekvenčné čítače stávajú nadbytočnými. Aj vďaka tomu je prístroj WiFiScope WS6 naprosto unikátny vo svojej triede.

Spektrálny analyzátor - riešenie problémov vo frekvenčnej oblasti

Príslušenstvo SW TiePie - 09

WiFiScope WS6 DIFF prináša na pole spektrálnych analyzátorov myšlienku cenovo dostupného, ľahko ovládateľného a prehľadného prístroja. Vyskoká flexibilita tohoto spektrálneho analyzátora ho predurčuje aj na iné merania než na vyhodnocovanie vysokofrekvenčných signálov z prijímačov a vysielačov. Na osi X je zobrazená frekvencia a na osi Y úroveň signálu. Tomuto zobrazeniu sa hovorí zobrazenie vo frekvenčnej oblasti. Pri hľadaní porúch sa často používa osciloskop, teda meranie v časovej oblasti. Ak je ale signál rušený signálmi s malou amplitúdou a obsahuje väčšie množstvo frekvenčných zložiek, take sú tieto ručenia na osciloskope sotva patrené. Väčšinou sa javia ako šum na meranom signále. Po zobrazení vo frekvenčnej oblasti sú tieto rušenia oveľa lepšie viditeľné. Možno tak stanoviť veľkosť rušivých zložiek a ich frekvenciu.

Napríklad pri meraní na zariadeniach so spínanými zdrojmi sú rušenia z týchto zdrojov veľmi dobre odhaliteľné práve vo frekvenčnej oblasti. Stačí umiestniť sondu blízko cievok napájacieho spínaného zdroja a zobraziť signál na spektrálnom analyzátore. Tento signál je možné uložiť do pamäte ako referenčný a poznáme tak unikátnu prekvenciu rušenia. Ak tieto meranie zopakujete ďalej v napájanom systéme a zistíte rovnaké zložky ako pri zdroji, tak rušenie pochácha z napájacieho zdroja. Na základe týchto meraní je  potom možné vykonať opatrenia na odstránenie týchto zložiek. Potom je možné meranie zopakovať a overiť či boli opatrenia účinné.

WiFiScope WS6 DIFF meria s veľmi veľkým rozlíšením vo frekvenčnej oblasti a tak rušenia môžu byť detekované a analyzované naraz s rozlíšením na Hz. Až 16 miliónov frekvenčných zložiek je možné zobraziť v grafe. Vďaka vertikálnemu rozlíšeniu 14 alebo 16 bitov a pamäti 256 MSa sú odhaliteľné aj veľmi malé rušenia. Taktiež kontrola signálu po vykonaných opatrenia proti rušeniu je možná pomocou Handyscope WS6 DIFF. Vysoké rozlíšenie a veľká pamäť umožňuje merať spektrum vo veľmi vysokom dynamickom rozsahu 120dB. To je ďalšia unikátna vlastnosť v tejto triede USB osciloskopov.

Analyzátor zberníc

Príslušenstvo SW TiePie - 11

Prístroj WiFiScope WS6 umožňuje dekódovanie sériových zberníc. Dáta zobrazuje formou grafu a dekódovacej tabuľky a je preto jednoduché odhaľovať vadné dátové pakety. Pre vývojárov je to vítané rozšírenie funkcií osciloskopov. Dekódovať možno pakety z CAN zbernice I2C zbernice a ďalších sériových zberníc.

Extrémne veľká pamäť 256 MSa na kanál

Pri meraní s vysokou vzorkovacou frekvenciou je dôležité mať dostatočne hlbokú pamäť, aby sa zaznamenal celý meraný signál. Oproti konkurenčným výrobkom, ktoré majú bežne 2 až 100 kSa, ponúka WiFiScope WS6 neuveriteľných 256 MSa na každý kanál. To dává užívateľovi až 100000 krát väčšiu pamäť na uloženie priebehu. Takto hlboká pamäť umožňuje zaznamenať dlhé úseky signálu (napríklad celý blok komunikácie CAN zbernice) s možnosťou neskoršieho priblíženia kratších úsekov bez straty vysokého rozlíšenia. Pri využití funkcie USB spektrálneho analyzátora dáva hlboká pamäť možnosť využitia prístroja vo veľmi veľkom dynamickom rozsahu, ak sa pohybujeme vo frekvenčnej oblasti. Funkcia  SuperZoom na prístroji WiFiScope WS6 DIFF umožňuje priblížiť ľubovoľnú vzorku signálu bez ohľadu na zvolenú dĺžku záznamu.

Záznamník s veľmi rýchlym záznamom

Ak vyžadujete neobmedzenú veľkosť záznamu, tak prístroje WiFiScope WS6 ponúkajú priamy prenos dát na disk počítača. Prístroj umožňuje prenášať rýchlosťou až 10 MSa/s so 14 bitovým rozlíšením. Vďaka tomu je jednoduché analyzovať aj dlhé sekvencie záznamu so zachovaním veľmi podrobných informácií.

Technické parametre

Parametry

Šírka pásma250 MHz
Počet vstupov4
Izolované vstupyano Ano
Vzorkovacia rýchlosť200 MS/s
Prevodník16 Bit
Hĺbka pamäte256 MB
Integrovaný generátorbe Ne
Integrovaný multimeterano Ano
Prepojenie pre viackanálové meranieano Ano
Spektrálny analyzátorano Ano
Analýza zbernícano Ano

Videa

TiePie - Spojovanie a synchronizácia osciloskopov TiePie do jedného zariadenia
(YouTube, 01.06.2018)
TiePie - SureConnect
(YouTube, 01.06.2018)
TiePie - Spektrálna analýza
(YouTube, 01.06.2018)
TiePie - Základy spúšťanie
(YouTube, 01.06.2018)

Katalógy na stiahnutie

Meracie príslušenstvo MULTICONTACT
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo POMONA
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo ELECTRO PJP
Meracie príslušenstvo na bežné meranie. Testovacie vodiče, krokosvorky, svorky, hroty, príchytky, adaptéry atď. ěřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona

Mohlo by vás zaujímať

Akčné produkty

Akčná ponuka meracích prístrojov FLUKE do 31.12.2024
01.11.2024 - 31.12.2024
Digitálne multimetre Fluke 115 a Fluke 117 v sete s puzdrom a magnetickým držiakom a za zvýhodnenú cenu modely Fluke 87V/E2K, Fluke 279/FC a multimeter do výbušného prostredia Fluke 28 IIEx Kliešťové...
Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 31.12.2024
01.11.2024 - 31.12.2024
Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL113 za výhodnú cenu a s bohatým príslušenstvom zdarma, Testery izolácie 5000 V C.A 6505 a C.A 6547 -...

Novinky

Fluke 283 FC - Multimeter pre solárne aplikácie
18.10.2024
Fluke 283 FC dopĺňa najvyšší rad multimetrov Fluke o model určený najmä pre solárne aplikácie. Najvyššia bezpečnostná trieda CAT IV/1000 V, CAT III/1500 V.
Multifunkčný tester elektrických inštalácií Fluke 1674 FC
13.09.2024
Multifunkční tester elektrických instalací 1674 FC, nabízí barevný dotykový displej a napájení pomocí Lio-on baterie. Měří izolační odpory, malé odpory a propojení, impedanci smyčky, vnitřní odpor sítě,...

Odborné články

Inovácia regulátorov nabíjania Bender pre AC nabíjacie stanice
02.12.2024
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, rozširuje svoje portfólio regulátorov nabíjania pre AC nabíjacie stanice.
Záznamníky a analyzátory kvality elektrickej energie Chauvin Arnoux
20.11.2024
V tomto článku představíme aktualizovanou řadu záznamníků a přenosných analyzátorů kvality elektrické energie ze sortimentu firmy Chauvin Arnoux.
