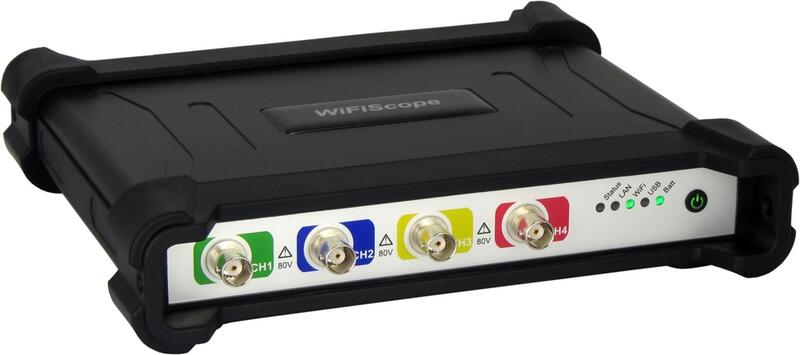

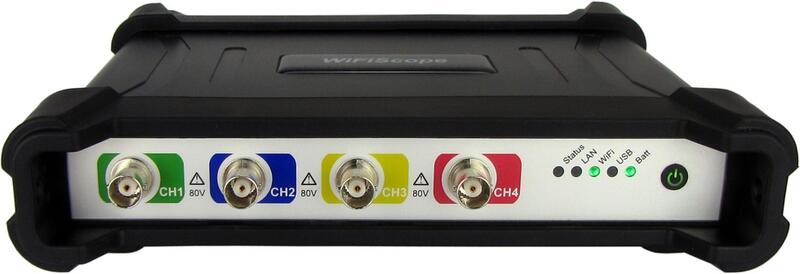

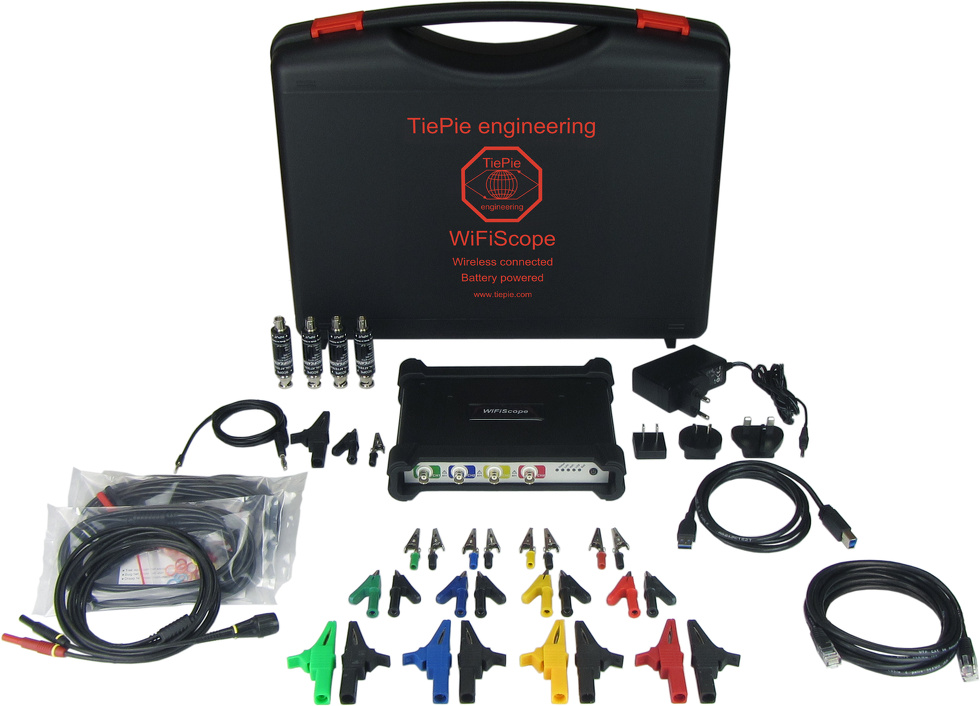

WS6-DIFF-500 - Virtuálny Wifi, LAN a USB osciloskop s izolovanou architektúrou

Popis produktu

Virtuálny WiFi, USB a LAN osciloskop s vysokým rozlíšením

Hlavné parametry

• 14 a 16 bitové rozlíšenie ponúka 256x viac napäťových úrovní ako pri 8 bitovom osciloskope
• Šírka pásma 250 MHz
• Vzorkovacia frekvencia až 500 MSa/S
• 4 diferenciálne vstupy. Každý vstup možno prepnúť do režimu jednopólového merania s ochrannou funkciou SafeGround (volitelne)
• Funkcia SureConnect na každom kanáli zaisťuje vždy správne pripojenie k meranému objektu (volitelne)
• Hardwarové obmedzenie šírky pásma s prepínaním medzi 150 MHz , 100 MHz a 50 MHz
• Vysoko presná 1 ppm časová základňa
• Funkcia SuperZoom s hĺubkou pamäti až 256 MSa
• Spektrálny analyzátor s 32 miliónmi zložiek
• Výkonný digitálny multimeter (DMM)
• Anylyzátor sériových zberníc
• DC presnosť až 0,25 % a 0,1 % typicky
• Záznamník s až 200 MS/s prenosom do PC
• Akumulátorová prevádzka  pre hodiny merania s naplno galvanicky oddelenými kanálmi

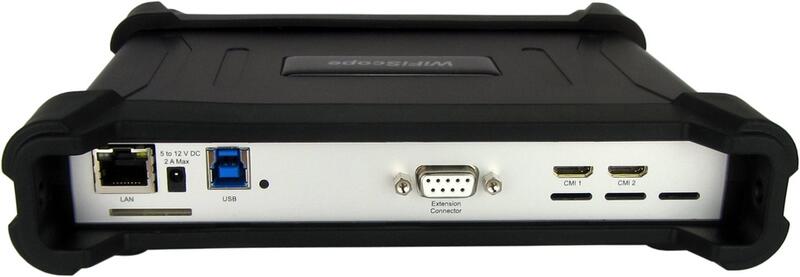

Komunikácia a ukladanie dát

• Pripojenie pomocou rýchleho USB 3.0 rozhrania
• CMI rozhranie umožňuje prepojenie viacerých prístrojov do jedného v úplne synchrónnom režime
• Prepojenie časovýh základien s 0 ppm synchronizáciou

• Pripojenie pomocou bezdrátového WiFi rozhrania
• Komunikácia bez potreby metalického spojenia
• Maximálna rýchlosť prenosu ovplyvnená kvalitou spojenia

• Pripojenie pomocou metalickej LAN siete
• Jednoduché vzidialené ovládanie
• Maximálna rýchlosť prenosu ovplyvnená kvalitou spojenia

Ďalšie funkcie a parametre

• Funkcia QuickSetup pre rýchle a intuitívne nastavenie ľubovoľnej funkcie
• I/O moduly na vytváranie vlastných meracích systémov
• API a SDK pre návrh vlastných programov
• Upgrady software a firmware zadarmo
• 2 roky záruka, rozšíriteľná na 5 rokov

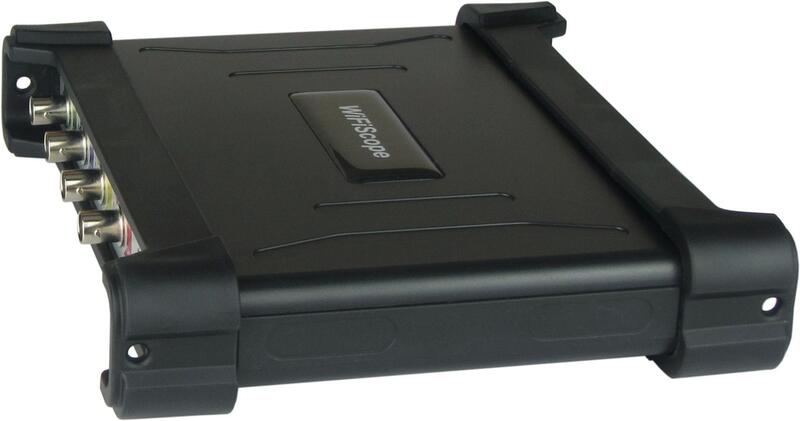

Vďaka integrácii piatich prístrojov do jedného púzdra je WiFiScope WS6 DIFF tým najvýkonneším kompaktným prístrojom do priemyslu. Pre úžívateľov, ktorí merajú na rôznych miestach alebo potrebujú viac miesta na pracovnom stole je WiFiScope WS6 DIFF ideálnym nástrojom. Vďaka svojej konštrukcii je ľahko prenosný, ale zároveň robustný a perfektný v kombinácii s prenosným PC.

Diferenciálne / jednopólové prepínateľné vstupy s ochrannou funkciou SafeGround

SafeGround, funkcia, ktorá umožňuje diferenciálne použitie vstupných obovdov alebo použitie ako jednopólové vstupy. Ak je funkcia SafeGround aktivovaná a pri meraní užívateľ spôsobí zemné spojenie, tak funkcia SafeGround automaticky odpojí zem sondy a vďaka tomu nedôjde k poškodeniu osciloskopu alebo PC skratovým prúdom. Vďaka tejto funkcii je taktiž možné prepínať medzi diferenciálnymi a jednopólovými vstupmi bez obáv pred poškodením zariadenia skratovým prúdom*. Osciloskopy WS6 DIFF sú jediné osciloskopy, ktoré ponúkajú bezpečnostnú funkciu SafeGround. Chybu pri meraní je možné urobiť veľmi ľahko a s radou WS6 DIFF máte istotu, že sú zariadenia v bezpečí a nehrozia finančné straty spôsobené skratom.

Meranie odporu na každom kanáli

Veľa senzorov je založených na zmene odporu snímacieho prvku. Osciloskop WiFiScope WS6 DIFF je možné použiť ako ohmmeter. Nie je potrebný ďalší prístroj. Hodnotu odporu je možné zobraziť ako samostatné číslo alebo ako graf odporu v čase. Ohmskop používa rovnaké vstupy ako osciloskop. Nie je prto potreba meniť zapojenie a prehadzovať meracie vodiče. Pokročilá vstupná ochrana zaisťuje odolnosť proti vysokým napätiam na vsupe. Typickým použitím je meranie odporu rezistorov typu NTC a PTC v čase. Jeden kanál môže merať odpor prvku a druhý teplotu. Graf XY potom zreteľne ukáže závislosť odporu na teplote.

Veľmi vysoké rozlíšenie 14 a 16 bitov, 256 x viac ako pri štandardných osciloskopoch

Bežné stolné osciloskopy ponúkajú relatívne níze rozlíšenie 8 alebo 9 bitov. V kombinácii s limitovanou veľkosťou obrazovky zobrazujú signály v ich maximálnom rozlíšení a funkcia zoom u nich neprináša viac detailov pre užívateľov. WiFiScope WS6 DIFF má rozlíšenie 14 alebo 16 bitov a vďaka tomu sa jedná o osciloskop s naozaj vysokým rozlíšením. Pomocou tak vysokého rozlíšenia je signál vzorkovaný oveľa presnejšie a kvantizačná chyba je vďaka tomu oveľa menšia. Zobrazenie signálu na 24" monitore prinesie veľmi vysokú mieru detailov zobrazeného signálu. Aj tie najmenšie zmeny tvaru signálu je možné odhaliť vďaka funkcii zoom, ktorá vďaka vysokému rozlíšeniu prinesie dodatočné informácie o skúmanom detaile.

Prvý priemyslový osciloskop s 1 ppm

Časová základňa osciloskopu WiFiScope WS6 DIFF je 25 až 100 x stabilnejšia ako zrovnateľné prístroje na trhu. Vďaka vysokej stabilite 1ppm je možné veľmi presne merať frekvenciu a časové parametr signálov. Spojenie niekoľkých prístrojov dohromady, ktoré sa používa pre vytvorenie viackanálového osciloskopu, nemá vplyv na presnosť časovej základne. Rozdiel je 0 ppm.

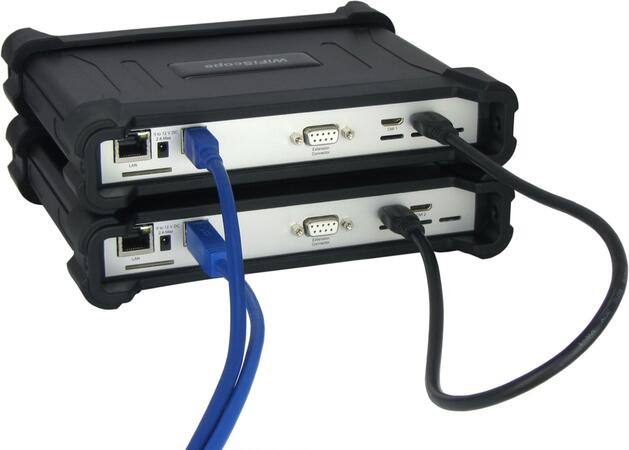

Spojenie viacerých prístrojov pre viackanálové merania s plnou synchronizáciou prístrojov

WiFiScope WS6 DIFF je vybavený sofistikovanou synchronizačnou zbernicou, ktorá umožňuje jednoduché prepojenie viacerých prístrojov do jedného celku. Jeden z prístrojov slúži ako riadiaci master a ostatné sú ním riadené slave zariadenia. Všetky prepojené zariadenia potom merajú s rovnakou vzorkovacou frekvenciou ako jeden viackanálový prístroj (odchýlka 0 ppm!). Vedľa synchronizačnej zbernice obsahuje rozhranie taktiež zbernicu spustenia a detekčný systém. O vzajomné prepojenie sa stará prepojovací kábel. Celkový počet prístrojov je limitovaný iba množstvom USB portov počítača. Po spustení obslužného SW Multi Channel sú všetky prepojené zariadenia identifikované (každé má svoje vlastné identifikačné číslo) a automaticky spojené do jedného väčšieho celku. Obidve zbernice, synchronizačná aj spúšťacia, sú na oboch koncoch zakončené správnou hodnotou impedancie. Nie je preto potrebné, aby užívateľ pripájal tieto dodatočné impedancie sám. Spojenie prístrojov je plne automatické. Možnosť prepojovania prístrojov a vytvárania napr. osemkanálového osciloskopu, ktorý sa tvári ako jeden prístroj, neponúka žiadny iný osciloskop.

SureConnect - test správneho pripojenia a merania odporov

Funkcia SureConnect je použiteľná vždy po pripojení sondy, hrotu alebo krokodýlika k meranému objektu. Prístroj automaticky otestuje či je kontakt v poriadku. Táto funkcia bráni mýlnym indikáciám neprítomnosti signálu (možno rozllíšiť kedy signál nie je prítomný a kedy ide o zlé pripojenie). To je užitočné tam, kde je povrch zoxidovaný alebo zle dostupný. Funkcia SureConnect je dostupná pri modeloch WiFiScope WS6 DIFF ako voliteľné rozšírenie. Na každom kanáli je možné merať odpor až do 2 MΩ a hodnota môže byť zobrazená na displeji softwarového multimetra. Samozrejme ide hodnotu odporu zaznamenávať v čase do grafu.

Vysoko výkonný USB digitálny multimeter

Vďaka vysokému rozlíšeniu 16 bitov je WiFiScope WS6 DIFF použiteľný ako veľmi vyspelý digitálny multimeter s veľmi dobrými vlastnosťami (ako RMS, Špička-Špička, MAX, MIN, Mean, Frekvencia, Strieda, Nábežná a Zostupná hrana, dBm, ...). Hodnoty je možné zobraziť ako číslo, alebo ako analógový budíkový ukázateľ. Veľmi presná a stabilná časová základňa WiFiScope WS6 (1 ppm) umožňuje veľmi presné meranie frekvencie a časových veličín. Vďaka tomu sa externé multimetre a frekvenčné čítače stávajú nadbytočnými. Aj vďaka tomu je prístroj WiFiScope WS6 naprosto unikátny vo svojej triede.

Spektrálny analyzátor - riešenie problémov vo frekvenčnej oblasti

WiFiScope WS6 DIFF prináša na pole spektrálnych analyzátorov myšlienku cenovo dostupného, ľahko ovládateľného a prehľadného prístroja. Vyskoká flexibilita tohoto spektrálneho analyzátora ho predurčuje aj na iné merania než na vyhodnocovanie vysokofrekvenčných signálov z prijímačov a vysielačov. Na osi X je zobrazená frekvencia a na osi Y úroveň signálu. Tomuto zobrazeniu sa hovorí zobrazenie vo frekvenčnej oblasti. Pri hľadaní porúch sa často používa osciloskop, teda meranie v časovej oblasti. Ak je ale signál rušený signálmi s malou amplitúdou a obsahuje väčšie množstvo frekvenčných zložiek, take sú tieto ručenia na osciloskope sotva patrené. Väčšinou sa javia ako šum na meranom signále. Po zobrazení vo frekvenčnej oblasti sú tieto rušenia oveľa lepšie viditeľné. Možno tak stanoviť veľkosť rušivých zložiek a ich frekvenciu.

Analyzátor zberníc

Pmožňuje dekódovanie sériových zberníc. Dáta zobrazuje formou grafu a dekódovacej tabuľky a je preto jednoduché odhaľovať vadné dátové pakety. Pre vývojárov je to vítané rozšírenie funkcií osciloskopov. Dekódovať možno pakety z CAN zbernice I2C zbernice a ďalších sériových zberníc.

Extrémne veľká pamäť 256 MSa na kanál

Pri meraní s vysokou vzorkovacou frekvenciou je dôležité mať dostatočne hlbokú pamäť, aby sa zaznamenal celý meraný signál. Oproti konkurenčným výrobkom, ktoré majú bežne 2 až 100 kSa, ponúka WiFiScope WS6 neuveriteľných 256 MSa na každý kanál. To dává užívateľovi až 100000 krát väčšiu pamäť na uloženie priebehu. Takto hlboká pamäť umožňuje zaznamenať dlhé úseky signálu (napríklad celý blok komunikácie CAN zbernice) s možnosťou neskoršieho priblíženia kratších úsekov bez straty vysokého rozlíšenia. Pri využití funkcie USB spektrálneho analyzátora dáva hlboká pamäť možnosť využitia prístroja vo veľmi veľkom dynamickom rozsahu, ak sa pohybujeme vo frekvenčnej oblasti. Funkcia  SuperZoom na prístroji WiFiScope WS6 DIFF umožňuje priblížiť ľubovoľnú vzorku signálu bez ohľadu na zvolenú dĺžku záznamu.

Záznamník s veľmi rýchlym záznamom

Ak vyžadujete neobmedzenú veľkosť záznamu, tak prístroje WiFiScope WS6 ponúkajú priamy prenos dát na disk počítača. Prístroj umožňuje prenášať rýchlosťou až 10 MSa/s so 14 bitovým rozlíšením. Vďaka tomu je jednoduché analyzovať aj dlhé sekvencie záznamu so zachovaním veľmi podrobných informácií.
