XCTB 41.35 - Merací transformátor prúdu násuvný,šírka pásma do 20 kHz

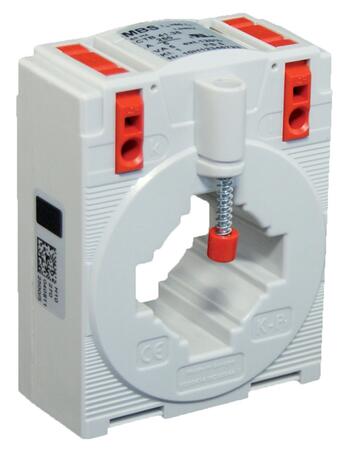

Popis produktu

Násuvný merací transformátor so zvýšeným rozsahom frekvenčného pásma do 20 kHz, pre primárne menovité prúdy od 60 do 750 A, sekundárne prúdy 1A a 5 A, menovité výkony od 0,5 VA až do 5 VA, k dodaniu v triedach presnosti 0,2S; 0,2; 0,5S; 0,5 a 1.

Nízkonapäťový transformátor s maximálnym prevádzkovým napätím do 1,2kV, možno použiť a j v sieťach 690 V. Trvalo prípustné preťaženie do 120 % primárneho prúdu. Podrobené skúške izolačným napätím priemyslového kmitočtu U_ef= 6 kV, 50 Hz, 1 minúta. Vyššia izolačná úroveň 1,2/6/12 kV - výdržná napäťová skúška atmosferickým impulzom odpovedá zariadeniam pre prevádzkové napätie 690 V, podľa IES 61439-1+2.

V ponuke sú dodávané transformátory XCTB s rozsahom menovitého prúdu od 50 A do 2000 A o triedach presnosti pri 50 Hz: 1; 0,5; 0,5S; 0,2 a 0,2S.

Uchytenie sa vykonáva pomocou upevňovacích pätiek na panel (súčasťou dodávky) alebo špeciálnou rýchloupínacou príchytkou k primárnemu vodiču.

Obecné vlastnosti

• Menovitý trvalý tepelný prúd I_cth: 1,2 x I_N
• Menovitý krátkodobý tepelný prúd I_th: 60 x I_N, 1 sec.
• Nadprúdové číslo FS: uvedené na štítku transformátoru
• Max. prevádzková napätie U_m: 1,2 kV
• Skúšobné izolačné napätie: 6 kV, U_eff, 50 Hz, 1 min. a 12 kV, 1,2/50 µs pre 690 V podľa STN EN IEC 61439-1+2
• Menovitý kmitočet: 50/60 Hz
• Trieda izolácie: E
• Presnosť merania do 20 kHz: ε ≤ 2% | ΔΦ ≤ 2° @ 0,05-10 kHz
                                                    ε ≤ 3% | ΔΦ ≤ 3° @     10-20 kHz
• Stupeň krytia: IP 20
• Rozsah pracovných teplôt: -5°C až +50°C
• Rozsah skladovacích teplôt: -25°C až +70°C
• Spĺňa normy: STN EN 61896-1; STN EN 61896-2; IEC 61869-1 a IEC 61869-2

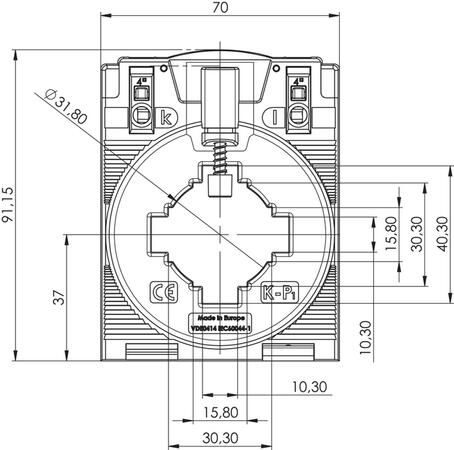

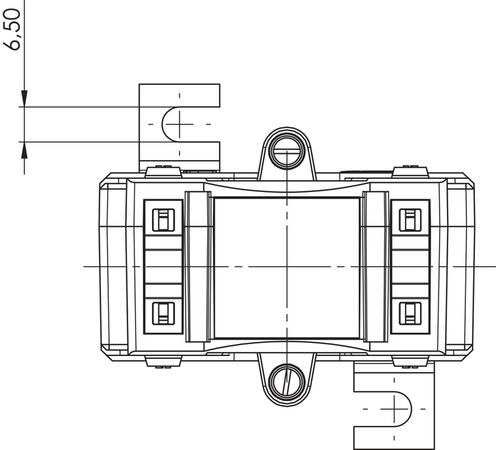

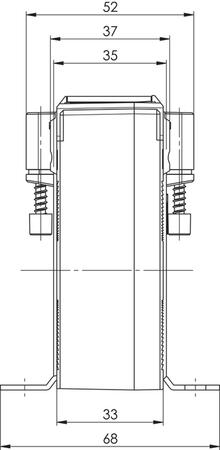

Rozmery
