Měřicí transformátory s šířkou pásma do 20 kHz

Datum: 01.04.2022

Rozšířili jsme naši nabídku měřicích transformátorů proudu o transformátory s šířkou pásma až 20 kHz pro Vaše přesná měření!

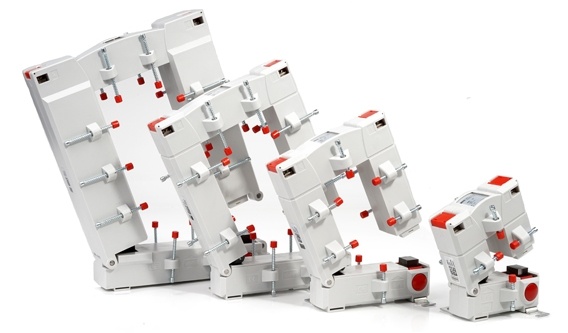

Nově nabízíme měřicí transformátory pro měření vyšších harmonických do 20 kHz a to ve třech variantách: Klasický-násuvný model XCTB a dva typy s rozebiratelnými jádry: menší varianta XKBR s kabelem na sekundáru a rozměrově větší XKBU pro měření větších hodnot proudů.

Obecné vlastnosti:

  • Jmenovitý trvalý tepelný proud Icth: 1,2 x IN
  • Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
  • Nadproudové číslo FS: uvedeno na štítku transformátoru
  • Max. provozní napětí Um: 0,72 a 1,2 kV (pro XCTB)
  • Zkušební izolační napětí: 3 kV a 6 kV (pro XCTB), Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50/60 Hz
  • Třída izolace: E
  • Rozsah pracovních teplot: -5°C až +50°C
  • Rozsah skladovacích teplot: -25°C až +70°C
  • Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

Přesnosti měření:

XCTB:

ε ≤ 2% | ΔΦ ≤ 2° @ 0,05-10 kHz
ε ≤ 3% | ΔΦ ≤ 3° @     10-20 kHz

XKBR 18, 18L,18S, 28:

Φ ≤ 1° @ 0,05-20 kHz
 ε ≤ 2° @ 0,05-1,5 kHz
 ε ≤ 5° @      1,5-9 kHz
ε ≤ 10°@      9-20 kHz

XKBR 32, 42, 42L, 44:

ΔΦ ≤ 1° @ 0,05-20 kHz
    ε ≤ 2° @ 0,05-1,5 kHz
    ε ≤ 5° @   1,5-3 kHz
  ε ≤ 10° @  3-9 kHz
   ε ≤ 20°@   9-20 kHz

XKBU:

ΔΦ ≤ 1° @ 0,05-20 kHz
    ε ≤ 2° @ 0,05-10 kHz
    ε ≤ 3° @    10-20 kHz

Daniel Rycka
Daniel Rycka
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.

Súvisiace produkty

XCTB 31.35
Varianty: 154
XCTB 31.35Merací transformátor prúdu násuvný,šírka pásma do 20 kHz
Primárny m. prúd: 60...750 A
Primárny vodič Ø: max 25,7 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 25 x 12 mm
Primárny pás 3: 20 x 20 mm
Šírka: 60 mm
Výška: 80,9 mm
Hĺbka: 52 mm
od 95,32 EUR
od 114,38 EUR s DPH
Porovnání
Na požiadanieDetail produktu
XCTB 41.35
Varianty: 85
XCTB 41.35Merací transformátor prúdu násuvný,šírka pásma do 20 kHz
Primárny m. prúd: 75...1000 A
Primárny vodič Ø: max 31,8 mm
Primárny pás 1: 40 x 10 mm
Primárny pás 2: 30 x 15 mm
Šírka: 70 mm
Výška: 91,15 mm
Hĺbka: 52 mm
od 95,72 EUR
od 114,86 EUR s DPH
Porovnání
Na požiadanieDetail produktu
XCTB 51.35
Varianty: 154
XCTB 51.35Merací transformátor prúdu násuvný,šírka pásma do 20 kHz

Primárny m. prúd: 100...1250 A
Primárny vodič Ø: max 43,7 mm
Primárny pás 1: 50 x 12 mm
Primárny pás 2: 40 x 30 mm
Šírka: 85 mm
Výška: 105,25 mm
Hĺbka: 52 mm

od 104,83 EUR
od 125,80 EUR s DPH
Porovnání
Na požiadanieDetail produktu
XCTB 61.35
Varianty: 152
XCTB 61.35Merací transformátor prúdu násuvný,šírka pásma do 20 kHz

Primárny m. prúd: 200...1600 A
Primárny vodič Ø: max 43,7 mm
Primárny pás 1: 63 x 10 mm
Primárny pás 2: 50 x 30 mm
Šírka: 95 mm
Výška: 114,86 mm
Hĺbka: 52 mm

od 121,87 EUR
od 146,24 EUR s DPH
Porovnání
Na požiadanieDetail produktu
XCTB 81.35
Varianty: 133
XCTB 81.35Merací transformátor prúdu násuvný,šírka pásma do 20 kHz

Primárny m. prúd: 400...2000 A
Primárny vodič Ø: max 54,7 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 25 x 12 mm
Šírka: 120 mm
Výška: 134,66 mm
Hĺbka: 52 mm

od 141,17 EUR
od 169,40 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Merací transformátor s rozoberateľným jadrom XKBR 18
Varianty: 2
XKBR 18Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jm. proud: 200 nebo 250 A
Primární vodič Ø: max 18 mm
Šířka: 42 mm
Výška: 65 mm
Hloubka: 68 mm

156,29 EUR
187,55 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Merací transformátor s rozoberateľným jadrom XKBR 18L
Varianty: 11
XKBR 18LMěřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární jm. proud: 100 až 250 A
Primární vodič Ø: max 18 mm
Šířka: 49 mm
Výška: 80 mm
Hloubka: 59 mm
od 150,46 EUR
od 180,55 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Merací transformátor s rozoberateľným jadrom XKBR 18S
Varianty: 2
XKBR 18SMěřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární jm. proud: 200 nebo 250 A
Primární vodič Ø: max 18 mm
Šířka: 36 mm
Výška: 51,10 mm
Hloubka: 50 mm
146,64 EUR
175,97 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Merací transformátor s rozoberateľným jadrom XKBR 28
Varianty: 12
XKBR 28Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jm. proud: 200 až 500 A
Primární vodič Ø: max 27 mm
Šířka: 49 mm
Výška: 80 mm
Hloubka: 59 mm

161,27 EUR
193,52 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Merací transformátor s rozoberateľným jadrom XKBR 32
Varianty: 8
XKBR 32Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární jm. proud: 300 až 600 A
Primární vodič Ø: max 32 mm
Šířka: 60 mm
Výška: 97 mm
Hloubka: 90 mm
161,27 EUR
193,52 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Merací transformátor s rozoberateľným jadrom XKBR 42
Varianty: 25
XKBR 42Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární jm. proud: 250 až 1 000 A
Primární vodič Ø: max 42 mm
Šířka: 67 mm
Výška: 96 mm
Hloubka: 69 mm
od 171,98 EUR
od 206,38 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Merací transformátor s rozoberateľným jadrom XKBR 42L
Varianty: 25
XKBR 42LMěřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární jm. proud: 250 až 1 000 A
Primární vodič Ø: max 2x 42 mm
Šířka: 67 mm
Výška: 139 mm
Hloubka: 69 mm
od 183,17 EUR
od 219,80 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Merací transformátor s rozoberateľným jadrom XKBR 44
Varianty: 16
XKBR 44Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární jm. proud: 250 až 1 000 A
Primární vodič Ø: max 44 mm
Šířka: 72 mm
Výška: 121 mm
Hloubka: 98 mm
od 185,08 EUR
od 222,10 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Merací transformátor s rozoberateľným jadrom XKBU 23
Varianty: 8
XKBU 23Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární jm. proud: 250 až 400 A
Primární vodič: 20x30 mm
Šířka: 93 mm
Výška: 106 mm
Hloubka: 58 mm
od 175,51 EUR
od 210,61 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Merací transformátor s rozoberateľným jadrom XKBU 58
Varianty: 24
XKBU 58Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární jm. proud: 250 až 1 000 A
Primární vodič: 50x80 mm
Šířka: 125 mm
Výška: 158 mm
Hloubka: 58 mm
od 198,86 EUR
od 238,63 EUR s DPH
Porovnání
Na požiadanieDetail produktu
XCTB 101.35
Varianty: 92
XCTB 101.35Merací transformátor prúdu násuvný,šírka pásma do 20 kHz
Primárny m. prúd: 400...2000 A
Primárny vodič Ø: max 70 mm
Primárny pás 1: 100 x 10 mm
Primárny pás 2: 80 x 30 mm
Šírka: 130 mm
Výška: 147,49 mm
Hĺbka: 52 mm
od 184,38 EUR
od 221,26 EUR s DPH
Porovnání
Na požiadanieDetail produktu
