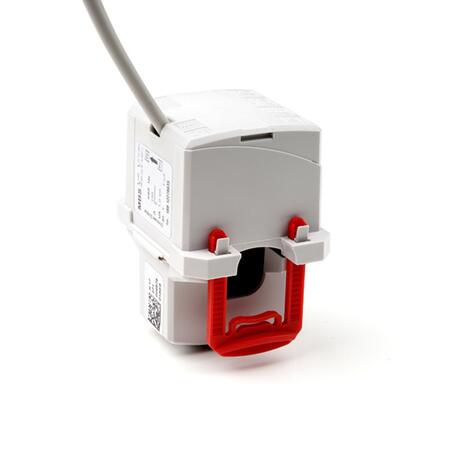

XKBR 18L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární vodič Ø: max 18 mm
Šířka: 49 mm
Výška: 80 mm
Hloubka: 59 mm
Varianty k produktu XKBR 18L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz (11)
Otvor pro kabel: průměr 18mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 0,3 VA
Třída přesnosti: 1, FS10
Otvor pro kabel: průměr 18mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1 VA
Třída přesnosti: 1, FS5
Převod transformátoru: 125/1 A
Jmenovitý výkon: 0,5 VA
Třída přesnosti: 1
Převod transformátoru: 150/1 A
Jmenovitý výkon: 1 VA
Třída přesnosti: 1
Převod transformátoru: 200/1 A
Jmenovitý výkon: 0,2 VA
Třída přesnosti: 0,5
Převod transformátoru: 200/1 A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 200/5 A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 250/1 A
Jmenovitý výkon: 0,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 250/1 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 250/5 A
Jmenovitý výkon: 1 VA
Třída přesnosti: 0,5
Popis produktu
Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 100 A do 250 A, sekundární proud 1 A nebo 5 A, ve třídě přesnosti 0,5 nebo 1.
Nízkonapěťový transformátor pro dodatečnou montáž. Díky fixační sponě je montáž možná pouze jednou rukou a díky malým rozměrům jsou vhodné i do těžko přístupných míst. Transformátory XKBR jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2. Trvalé přípustné přetížení do 120 % primárního proudu. Podrobeno zkoušce izolačním napětím průmyslového kmitočtu Uef= 3 kV, 50 Hz, 1 minuta.
Obecné vlastnosti
- Jmenovitý trvalý tepelný proud Icth: 1,2 x IN
- Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
- Nadproudové číslo FS: uvedeno na štítku transformátoru
- Max. provozní napětí Um: 0,72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
ε ≤ 2° @ 0,05-1,5 kHz
ε ≤ 5° @ 1,5-9 kHz
ε ≤ 10°@ 9-20 kHz
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
- Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

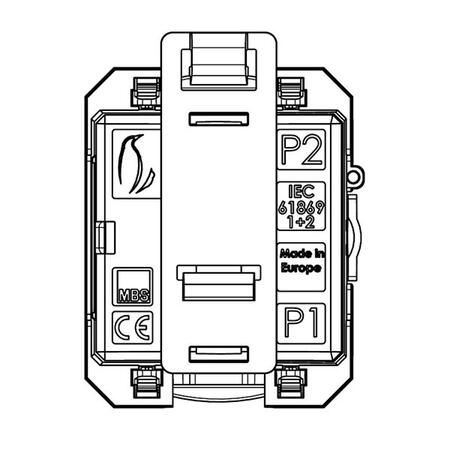

Rozměry
Technické parametre
Parametry
Primárny vodič Ø (max) | 18 mm |
---|---|
Šírka | 49 mm |
Parametre variant k XKBR 18L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 1 | ||
---|---|---|---|---|---|
Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
100 A | 0,3 VA | 18L-3001 | |||
125 A | 0,5 VA | 18L-3002 | |||
150 A | 1 VA | 18L-6001 | 18L-3003 | ||
200 A | 0,2 VA | 18L-3004 | |||
1,5 VA | 18L-6002 | 18L-3005 | |||
250 A | 0,5 VA | 18L-3006 | |||
1 VA | 18L-6003 | ||||
2 VA | 18L-6004 | ||||
2,5 VA | 18L-3007 |
