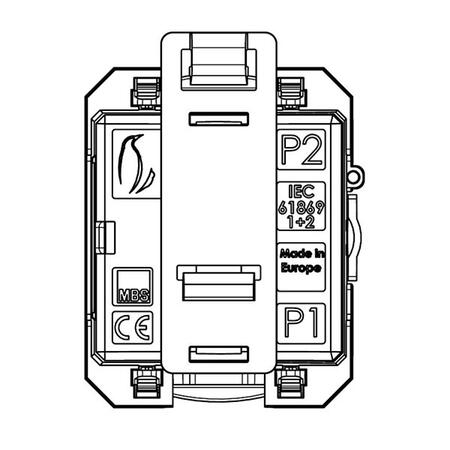

XKBR 42L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární vodič Ø: max 2x 42 mm
Šířka: 67 mm
Výška: 139 mm
Hloubka: 69 mm
Varianty k produktu XKBR 42L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz (25)
Převod transformátoru: 250/1 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 300/1 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 300/5 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 400/1 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 400/1 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 400/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 500/1 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 500/1 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 500/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 600/1 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 600/1 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Převod transformátoru: 600/5 A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 600/5 A
Jmenovitý výkon: 5 VA
Třída přesnosti: 1
Popis produktu

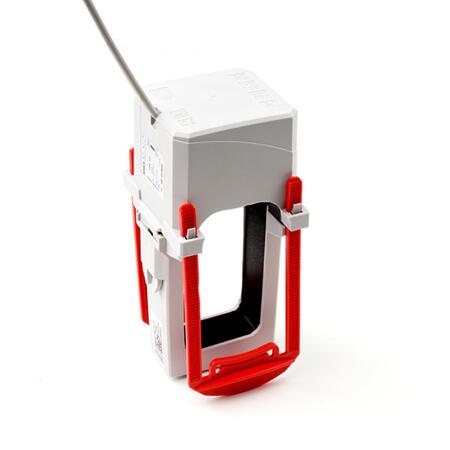

Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 250 A do 1 000 A, sekundární proud 1 A nebo 5 A, ve třídě přesnosti 0,5 nebo 1.
Nízkonapěťový transformátor pro dodatečnou montáž. Díky fixační sponě je montáž možná pouze jednou rukou a díky malým rozměrům jsou vhodné i do těžko přístupných míst. Transformátory XKBR jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2. Trvalé přípustné přetížení do 120 % primárního proudu. Podrobeno zkoušce izolačním napětím průmyslového kmitočtu Uef= 3 kV, 50 Hz, 1 minuta.
Obecné vlastnosti
- Jmenovitý trvalý tepelný proud Icth: 1,2 x IN
- Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
- Nadproudové číslo FS: uvedeno na štítku transformátoru
- Max. provozní napětí Um: 0,72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
ε ≤ 2° @ 0,05-1,5 kHz
ε ≤ 5° @ 1,5-3 kHz
ε ≤ 10° @ 3-9 kHz
ε ≤ 20°@ 9-20 kHz
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
- Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

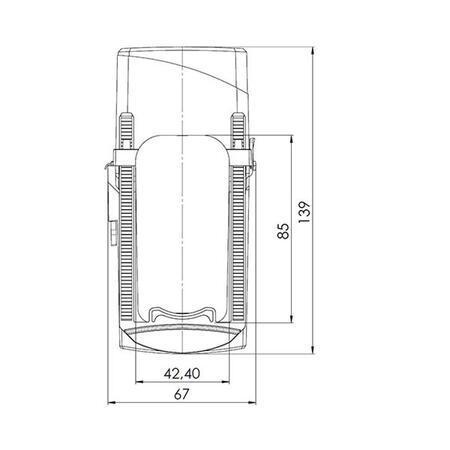

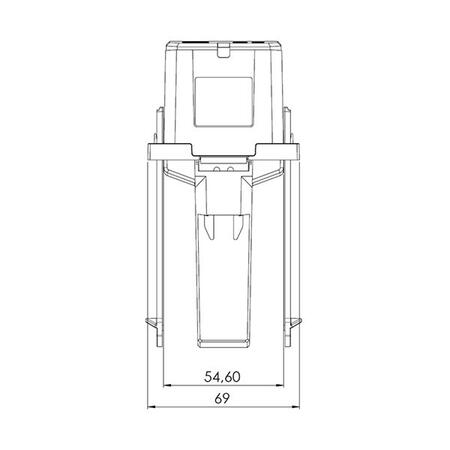

Rozměry
Technické parametre
Parametry
Primárny vodič Ø (max) | 2x42 mm |
---|---|
Šírka | 67 mm |
Parametre variant k XKBR 42L - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 1 | ||
---|---|---|---|---|---|
Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
250 A | 2,5 VA | 42L-3001 | |||
300 A | 2,5 VA | 42L-6001 | 42L-3002 | ||
400 A | 2,5 VA | 42L-3003 | |||
5 VA | 42L-6002 | 42L-3004 | |||
500 A | 2,5 VA | 42L-3005 | |||
5 VA | 42L-6003 | 42L-3006 | |||
600 A | 2,5 VA | 42L-6004 | 42L-3007 | ||
5 VA | 42L-6005 | 42L-3008 | |||
750 A | 2,5 VA | 42L-6006 | 42L-3009 | ||
5 VA | 42L-6007 | 42L-3010 | |||
800 A | 2,5 VA | 42L-6008 | 42L-3011 | ||
5 VA | 42L-6009 | 42L-3012 | |||
1 kA | 2,5 VA | 42L-6010 | 42L-3013 | ||
5 VA | 42L-6011 | 42L-3014 |
