XKBR 44 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz, na izolovaný kábel

Popis produktu

Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 250 A do 1 000 A, sekundární proud 1 A nebo 5 A, ve třídě přesnosti 1.

Nízkonapěťový transformátor pro dodatečnou montáž. Díky fixační sponě je montáž možná pouze jednou rukou a díky malým rozměrům jsou vhodné i do těžko přístupných míst. Transformátory XKBR jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2. Trvalé přípustné přetížení do 120 % primárního proudu. Podrobeno zkoušce izolačním napětím průmyslového kmitočtu U_ef= 3 kV, 50 Hz, 1 minuta.

Obecné vlastnosti

• Jmenovitý trvalý tepelný proud I_cth: 1,2 x I_N
• Jmenovitý krátkodobý tepelný proud I_th: 60 x I_N, 1 sec.
• Nadproudové číslo FS: uvedeno na štítku transformátoru
• Max. provozní napětí U_m: 0,72 kV
• Zkušební izolační napětí: 3 kV, U_eff, 50 Hz, 1 min
• Jmenovitý kmitočet: 50 Hz
• Třída izolace: E
• Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
                                                   ε ≤ 2° @ 0,05-1,5 kHz
                                                   ε ≤ 5° @   1,5-3 kHz
                                                   ε ≤ 10° @  3-9 kHz
                                                   ε ≤ 20°@   9-20 kHz

• Rozsah pracovních teplot: -5°C až +50°C
• Rozsah skladovacích teplot: -25°C až +70°C
• Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

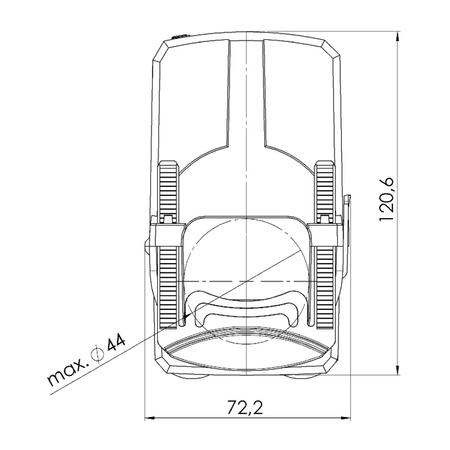

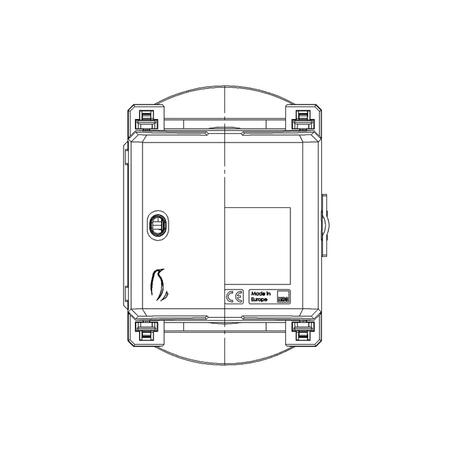

Rozměry
