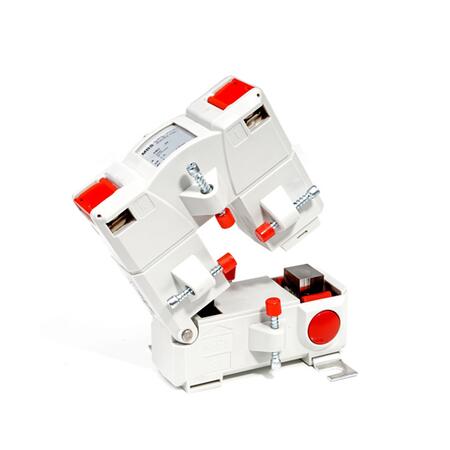

Merací transformátor s rozoberateľným jadrom XKBU 23

XKBU 23 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jm. proud: 250 až 400 A
Primární vodič: 20x30 mm

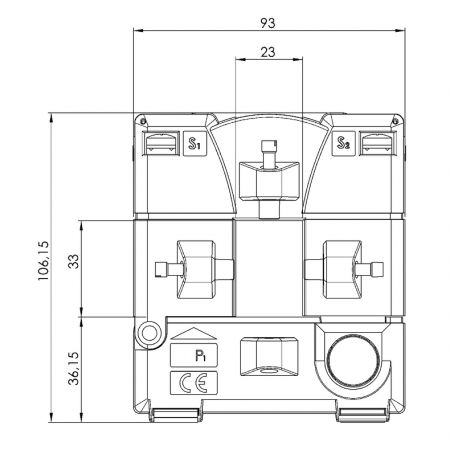

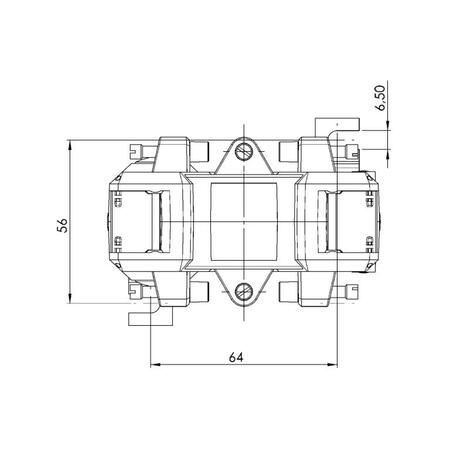

Šířka: 93 mm
Výška: 106 mm

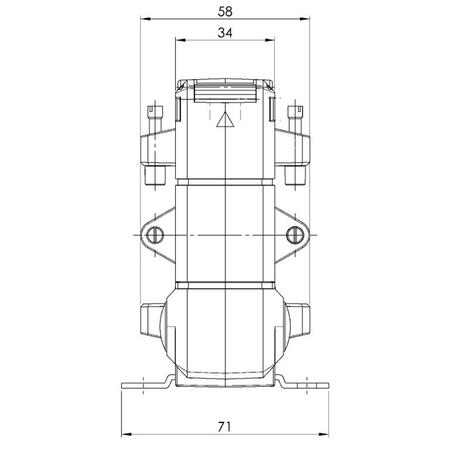

Hloubka: 58 mm

Cena od 183,58 EUR

od 225,80 EUR s DPH

Dostupnosť: Na požiadanie

Zvoľte variantu (8)

Dopyt na produkt

Porovnať

Jiří Formánek

+420 775 784 899

Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.

Varianty k produktu XKBU 23 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz (8)

Merací transformátor prúdu s rozoberateľným jadrom

XKBU 23; 250/1A; 1,5VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1

OBJ: 11-1004

EAN: 4061701199055

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

216,30 EUR/ks

266,05 EUR s DPH

Merací transformátor prúdu s rozoberateľným jadrom

XKBU 23; 250/5A; 1,5VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1

OBJ: 11-6004

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

183,58 EUR/ks

225,80 EUR s DPH

Merací transformátor prúdu s rozoberateľným jadrom

XKBU 23; 300/1A; 3,75VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1

OBJ: 11-1005

EAN: 4061701350487

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

216,30 EUR/ks

266,05 EUR s DPH

Merací transformátor prúdu s rozoberateľným jadrom

XKBU 23; 300/5A; 3,75VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1

OBJ: 11-6005

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

183,58 EUR/ks

225,80 EUR s DPH

Merací transformátor prúdu s rozoberateľným jadrom

XKBU 23; 400/1A; 1VA; tř.0,5

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5

OBJ: 11-1007

EAN: 4061701198973

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

263,34 EUR/ks

323,91 EUR s DPH

Merací transformátor prúdu s rozoberateľným jadrom

XKBU 23; 400/1A; 5VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1

OBJ: 11-1006

EAN: 4061701350494

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

216,30 EUR/ks

266,05 EUR s DPH

Merací transformátor prúdu s rozoberateľným jadrom

XKBU 23; 400/5A; 1VA; tř.0,5

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5

OBJ: 11-6007

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

230,41 EUR/ks

283,40 EUR s DPH

Merací transformátor prúdu s rozoberateľným jadrom

XKBU 23; 400/5A; 5VA; tř.1

Průměr prim. vodiče: 20 mm
Primární lišta: 20x30 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1

OBJ: 11-6006

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

183,58 EUR/ks

225,80 EUR s DPH

Popis produktu

Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 250 A do 400 A, sekundární proud 1 A nebo 5 A, ve třídě přesnosti 0,5 nebo 1.

Nízkonapěťový transformátor pro dodatečnou montáž na kabel či pásovinu, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič.
Transformátory XKBU jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2 a vyhovují zkoušce izolačním napětím průmyslového kmitočtu U_ef= 3 kV, 50 Hz, 1 minuta.

Měřicí transformátory proudu XKBU mají sekundární výstup řešen přítlačnými svorkami.

Obecné vlastnosti

Jmenovitý trvalý tepelný proud I_cth: 1,0 x I_N
Jmenovitý krátkodobý tepelný proud I_th: 60 x I_N, 1 sec.
Nadproudové číslo FS: uvedeno na štítku transformátoru
Max. provozní napětí U_m: 0,72 kV
Zkušební izolační napětí: 3 kV, U_eff, 50 Hz, 1 min
Jmenovitý kmitočet: 50 Hz
Třída izolace: E
Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
ε ≤ 2° @ 0,05-10 kHz
ε ≤ 3° @ 10-20 kHz

Rozsah pracovních teplot: -5°C až +40°C
Rozsah skladovacích teplot: -25°C až +70°C
Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

Technické parametre

Parametry

Primárny vodič Ø (max)	20 mm
Primárny pas	20x30 mm
Šírka	93 mm

Parametre variant k XKBU 23 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primárny menovitý prúd	Menovitý výkon	Trieda presnosti: 0.5		Trieda presnosti: 1
Primárny menovitý prúd	Menovitý výkon	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A
250 A	1,5 VA			11-6004	11-1004
300 A	3,75 VA			11-6005	11-1005
400 A	1 VA	11-6007	11-1007
400 A	5 VA			11-6006	11-1006
