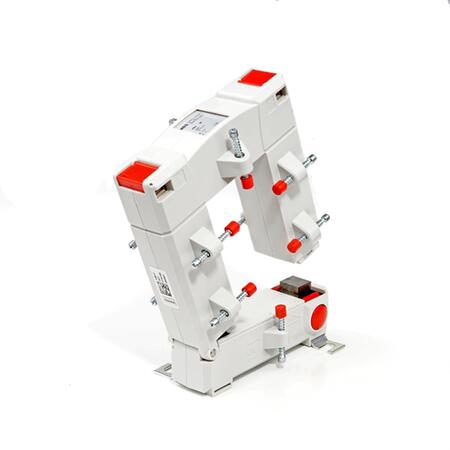

Merací transformátor s rozoberateľným jadrom XKBU 58
XKBU 58
XKBU 58
XKBU 58
Merací transformátor s rozoberateľným jadrom XKBU 58
XKBU 58
XKBU 58
XKBU 58

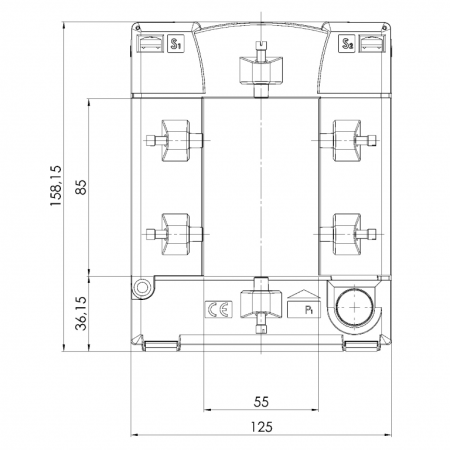

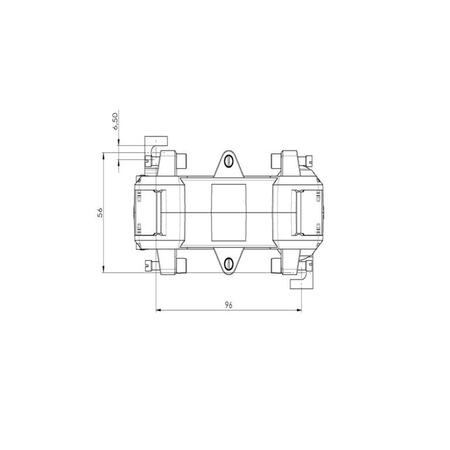

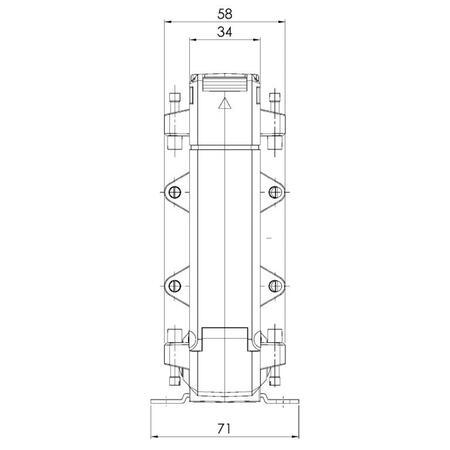

XKBU 58 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primární jm. proud: 250 až 1 000 A
Primární vodič: 50x80 mm
Šířka: 125 mm
Výška: 158 mm
Hloubka: 58 mm
Cena od 208,01 EUR
od 255,85 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (24)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
VariantyPopis produktuTechnické parametreSúbory na stiahnutieČlánky

Varianty k produktu XKBU 58 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz (24)

Filtrace
Primárny menovitý prúd
Sekundárny prúd
Trieda presnosti
Menovitý výkon
Primárny menovitý prúd:
250 A[2]300 A[2]400 A[4]500 A[4]600 A[4]750 A[4]800 A[2]1 kA[2]Zrušiť ⨯
Sekundárny prúd:
1 A[12]5 A[12]Zrušiť ⨯
Trieda presnosti:
0.5[12]1[12]Zrušiť ⨯
Menovitý výkon:
1 VA[2]1,5 VA[2]2,5 VA[12]5 VA[8]Zrušiť ⨯
XKBU 58; 1000/1A; 5VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 1000/1A; 5VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 1000/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
OBJ: 11-1112
EAN: 4061701199208
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
288,06 EUR/ks
354,31 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 1000/5A; 5VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 1000/5A; 5VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
OBJ: 11-6112
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
267,84 EUR/ks
329,44 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 250/1A; 1,5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 250/1A; 1,5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 11-1101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
241,42 EUR/ks
296,95 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 250/5A; 1,5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 250/5A; 1,5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: 11-6101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
208,01 EUR/ks
255,85 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 300/1A; 2,5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 300/1A; 2,5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 11-1102
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
241,42 EUR/ks
296,95 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 300/5A; 2,5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 300/5A; 2,5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 11-6102
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
208,01 EUR/ks
255,85 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 400/1A; 1VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 400/1A; 1VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 11-1107
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
288,06 EUR/ks
354,31 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 400/1A; 2,5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 400/1A; 2,5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 11-1103
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
241,42 EUR/ks
296,95 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 400/5A; 1VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 400/5A; 1VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5
OBJ: 11-6107
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
267,84 EUR/ks
329,44 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 400/5A; 2,5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 400/5A; 2,5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: 11-6103
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
208,01 EUR/ks
255,85 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 500/1A; 2,5VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 500/1A; 2,5VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 500/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 11-1108
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
288,06 EUR/ks
354,31 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 500/1A; 5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 500/1A; 5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 500/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 11-1104
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
241,42 EUR/ks
296,95 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 500/5A; 2,5VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 500/5A; 2,5VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 500/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 11-6108
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
267,84 EUR/ks
329,44 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 500/5A; 5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 500/5A; 5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 11-6104
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
208,01 EUR/ks
255,85 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 600/1A; 2,5VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 600/1A; 2,5VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 600/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 11-1109
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
288,06 EUR/ks
354,31 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 600/1A; 5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 600/1A; 5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 600/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 11-1105
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
241,42 EUR/ks
296,95 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 600/5A; 2,5VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 600/5A; 2,5VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 600/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 11-6109
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
267,84 EUR/ks
329,44 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 600/5A; 5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 600/5A; 5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 600/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 11-6105
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
208,01 EUR/ks
255,85 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 750/1A; 2,5VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 750/1A; 2,5VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 750/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 11-1110
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
288,06 EUR/ks
354,31 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 750/1A; 5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 750/1A; 5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 750/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 11-1106
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
241,42 EUR/ks
296,95 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 750/5A; 2,5VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 750/5A; 2,5VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 750/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 11-6110
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
267,84 EUR/ks
329,44 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 750/5A; 5VA; tř.1 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 750/5A; 5VA; tř.1
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 750/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: 11-6106
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
208,01 EUR/ks
255,85 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 800/1A; 2,5VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 800/1A; 2,5VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 800/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 11-1111
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
288,06 EUR/ks
354,31 EUR s DPH
Porovnání
+-
Košík
XKBU 58; 800/5A; 2,5VA; tř.0,5 Merací transformátor prúdu s rozoberateľným jadrom
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 58; 800/5A; 2,5VA; tř.0,5
Průměr prim. vodiče: 50 mm
Primární lišta: 50x80 mm
Převod transformátoru: 800/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 0,5
OBJ: 11-6111
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
267,84 EUR/ks
329,44 EUR s DPH
Porovnání
+-
Košík
NAHORU
10 dalších

Popis produktu

Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 250 A do 1 000 A, sekundární proud 1 A nebo 5 A, ve třídě přesnosti 0,5 nebo 1.

Nízkonapěťový transformátor pro dodatečnou montáž na kabel či pásovinu, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič.
Transformátory XKBU jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2 a vyhovují zkoušce izolačním napětím průmyslového kmitočtu Uef= 3 kV, 50 Hz, 1 minuta.

Měřicí transformátory proudu XKBU mají sekundární výstup řešen přítlačnými svorkami.

Obecné vlastnosti

  • Jmenovitý trvalý tepelný proud Icth: 1,0 x IN
  • Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
  • Nadproudové číslo FS: uvedeno na štítku transformátoru
  • Max. provozní napětí Um: 0,72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
                                                     ε ≤ 2° @ 0,05-10 kHz
                                                     ε ≤ 3° @    10-20 kHz

  • Rozsah pracovních teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C
  • Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2

Technické parametre

Parametry

Primárny pas50x80 mm
Šírka125 mm

Parametre variant k XKBU 58 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz

Primárny menovitý prúdMenovitý výkonTrieda presnosti: 0.5Trieda presnosti: 1
Sekundárny prúd: 5 ASekundárny prúd: 1 ASekundárny prúd: 5 ASekundárny prúd: 1 A
250 A1,5 VA11-6101
11-1101
300 A2,5 VA11-6102
11-1102
400 A1 VA11-6107
11-1107
2,5 VA11-6103
11-1103
500 A2,5 VA11-6108
11-1108
5 VA11-6104
11-1104
600 A2,5 VA11-6109
11-1109
5 VA11-6105
11-1105
750 A2,5 VA11-6110
11-1110
5 VA11-6106
11-1106
800 A2,5 VA11-6111
11-1111
1 kA5 VA11-6112
11-1112

Súbory na stiahnutie

Katalógový list
Katalógový list
Katalógový list XKBU
(PDF, 3.5 MB)
Zobrazit ikonaDownload ikona
Pokyny
Pokyny
Návod pre meracie trafa MBS 1/2024
(PDF, 4.4 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - STEP súbor XKBU 58
(STEP, 13.1 MB)
Zobrazit ikonaDownload ikona
Článok
Článok
ElektroPrůmysl 06-2022 - Viete, čím meriate?
(PDF, 915 kB)
Zobrazit ikonaDownload ikona

Články a informácie

Transformátory s rozoberateľným jadrom novo pre meranie do 20 kHz!
Transformátory s rozoberateľným jadrom novo pre meranie do 20 kHz!
Viete, čím meriate? Meracie transformátory prúdu od MBS novo so šírkou pásma do 20 kHz!
Viete, čím meriate? Meracie transformátory prúdu od MBS novo so šírkou pásma do 20 kHz!
Měřicí transformátory s šířkou pásma do 20 kHz
Měřicí transformátory s šířkou pásma do 20 kHz

Mohlo by vás zaujímať

Podujatia

Pozvánka na XIV. Konferenciu Projektanti 2025 s GHV Trading
XIV. Celoštátne stretnutie projektantov
07.10.2025 - 09.10.2025
XIV. Celoslovenské stretnutie projektantov sa blíži! Pridajte sa k nám na najvýznamnejšej odbornej konferencii v krásnom prostredí Nízkych Tatier a buďte pri aktuálnych trendoch v projektovaní,...
Všetky udalosti

Mimoriadne akcie

Kúpte si prístroj od Chauvin Arnoux a získajte darček ZADARMO
Kúpte si prístroj od Chauvin Arnoux a získajte darček ZADARMO
01.09.2025 - 31.12.2025
Získajte darček zdarma k nákupu top produktov Chauvin Arnoux. Prístroje spoločnosti Chauvin Arnoux už viac ako 130 rokov pomáhajú udržiavať náš elektrický svet bezpečný a spoľahlivý. V spolupráci...
Kúpte si Fluke ... Získate ďalší ZADARMO
Kúpte si Fluke ... Získate ďalší ZADARMO
15.09.2025 - 31.12.2025
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené...
Všetky akcie

Novinky

Predstavujeme nový rad záznamníkov prúdu alebo napätia Chauvin Arnoux, L411, L412, L461
Chauvin Arnoux L400
05.08.2025
Nové jednoduché datalogéry prúdu až do 3 000 AAC alebo napätie do 1 000 VAC / 1 500 VDC. Moderná odolná konštrukcia s prehľadným displejom, veľkou pamäťou s dlhým záznamom, drôtovou aj bezdrôtovou...
Efektívne chladenie skríň s novou sériou PROTEMP
Efektívne chladenie skríň s novou sériou PROTEMP
01.08.2025
Nový rad chladiacich zariadení PROTEMP stanovuje nové štandardy v oblasti efektivity a kompaktnosti a využíva pritom osvedčené výhody technológie chladenia na základe Peltierovho javu. Vďaka zvýšenej...
Všetky novinky

Odborné články

GHV Trading prináša riešenie: Elektromer, ktorý odhalí skutočného žrúta energie
GHV Trading prináša riešenie: Elektromer, ktorý odhalí skutočného žrúta energie
08.09.2025
Rastúce náklady na elektrinu trápia firmy aj správcov budov. Celkový účet možno poznáte, no často už neviete, kde a prečo sa energia stráca. A práve v tom je rozdiel medzi obyčajným meraním a skutočným...
Prípojnicové systémy – Ako zrýchliť montáž, zvýšiť bezpečnosť a ušetriť miesto
Prípojnicové systémy – Ako zrýchliť montáž, zvýšiť bezpečnosť a ušetriť miesto
08.09.2025
Každý výrobca alebo projektant rozvádzačov pozná túto dilemu: ako urobiť inštaláciu prehľadnú, bezpečnú a pritom ekonomickú? V praxi sa často stáva, že klasická kabeláž spôsobí viac starostí, než...
Všetky odborné články
