XKBU 816 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz, na kabel i pasovinu
Primární jm. proud: 1 000 až 2 500 A
Primární vodič: 80x160 mm

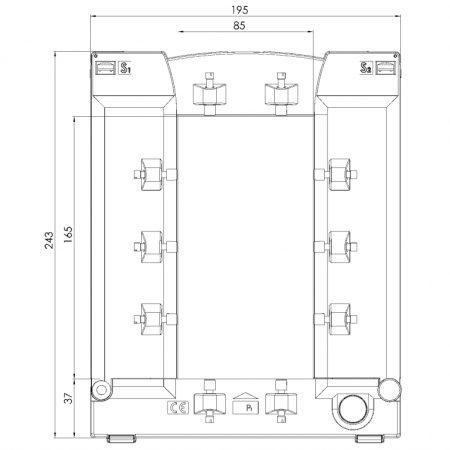

Šířka: 195 mm
Výška: 243 mm

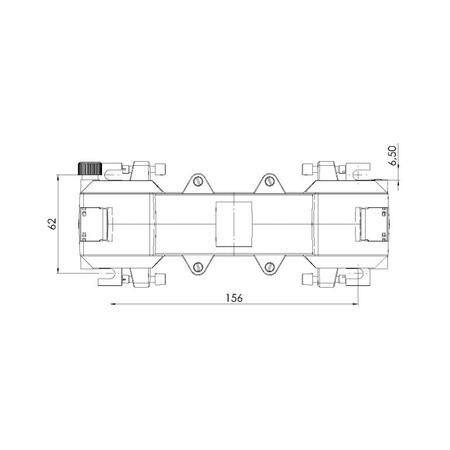

Hloubka: 79 mm
Dostupnosť: Na požiadanie
Zvoľte variantu (12)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
Varianty k produktu XKBU 816 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz, na kabel i pasovinu (12)
Filtrace
Primárny menovitý prúd
Trieda presnosti
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 1000/5A; 5VA; tř.0,5Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 80x160 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 1000/5A; 5VA; tř.1Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 80x160 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 1200/5A; 5VA; tř.0,5Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 80x160 mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 1200/5A; 5VA; tř.1Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 80x160 mm
Převod transformátoru: 1200/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 1500/5A; 5VA; tř.0,5Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 80x160 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 1500/5A; 5VA; tř.1Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 80x160 mm
Převod transformátoru: 1500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 1600/5A; 5VA; tř.0,5Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 1600/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 80x160 mm
Převod transformátoru: 1600/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 1600/5A; 5VA; tř.1Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 1600/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 80x160 mm
Převod transformátoru: 1600/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 2000/5A; 5VA; tř.0,5Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 2000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 80x160 mm
Převod transformátoru: 2000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 2000/5A; 5VA; tř.1Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 2000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 80x160 mm
Převod transformátoru: 2000/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 2500/5A; 5VA; tř.0,5Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 2500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Primární lišta: 80x160 mm
Převod transformátoru: 2500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
Merací transformátor prúdu s rozoberateľným jadrom
XKBU 816; 2500/5A; 5VA; tř.1Průměr prim. vodiče: 80 mm
Primární lišta: 80x160 mm
Převod transformátoru: 2500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 80x160 mm
Převod transformátoru: 2500/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Popis produktu

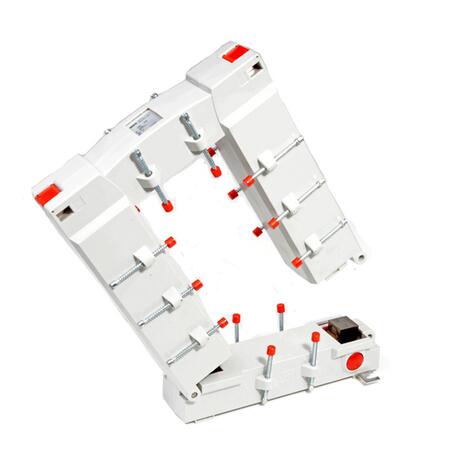

Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy od 1 000 A do 2 500 A, sekundární proud 5 A, ve třídě přesnosti 0,5 nebo 1.
Nízkonapěťový transformátor pro dodatečnou montáž na kabel či pásovinu, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič.
Transformátory XKBU jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2 a vyhovují zkoušce izolačním napětím průmyslového kmitočtu Uef= 3 kV, 50 Hz, 1 minuta.
Měřicí transformátory proudu XKBU mají sekundární výstup řešen přítlačnými svorkami.
Obecné vlastnosti
- Jmenovitý trvalý tepelný proud Icth: 1,0 x IN
- Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
- Nadproudové číslo FS: uvedeno na štítku transformátoru
- Max. provozní napětí Um: 0,72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
ε ≤ 2° @ 0,05-10 kHz
ε ≤ 3° @ 10-20 kHz
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
- Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2
Technické parametre
Parametry
| Primárny vodič Ø (max) | 2x80 mm |
|---|---|
| Primárny pas | 80x160 mm |
| Šírka | 195 mm |
Parametre variant k XKBU 816 - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz, na kabel i pasovinu
| Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 0.5 | Trieda presnosti: 1 |
|---|---|---|---|
| Sekundárny prúd: 5 A | Sekundárny prúd: 5 A | ||
| 1 kA | 5 VA | 11-6307 | 11-6301 |
| 1,2 kA | 5 VA | 11-6308 | 11-6302 |
| 1,5 kA | 5 VA | 11-6309 | 11-6303 |
| 1,6 kA | 5 VA | 11-6310 | 11-6304 |
| 2 kA | 5 VA | 11-6311 | 11-6305 |
| 2,5 kA | 5 VA | 11-6312 | 11-6306 |
