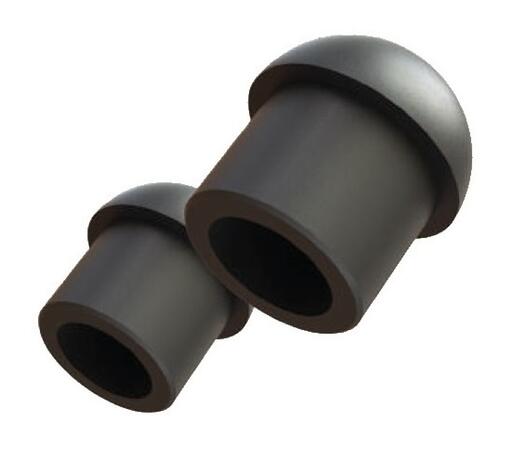

Zaslepovací hříbek
Zaslepovací hříbek slouží pro zaslepení nainstalované kabelové vývodky. Použitá velikost hříbku je závislá na upínacím rozsahu vývodky.
Dostupnosť: Skladom v GHV
Zvoľte variantu (6)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu Zaslepovací hříbek (6)
Záslepovací hříbek průchodky, 13, RAL 9005
Velikost: 13; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 9,7 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Upínací rozsah / průměr / objem: 9,7 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Záslepovací hříbek průchodky, 18, RAL 9005
Velikost: 18; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 13,6 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Upínací rozsah / průměr / objem: 13,6 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Záslepovací hříbek průchodky, 20, RAL 9005
Velikost: 20; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 16,4 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Upínací rozsah / průměr / objem: 16,4 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Záslepovací hříbek průchodky, 29, RAL 9005
Velikost: 29; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 25 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Upínací rozsah / průměr / objem: 25 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Záslepovací hříbek průchodky, 45, RAL 9005
Velikost: 45; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 38 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Upínací rozsah / průměr / objem: 38 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Záslepovací hříbek průchodky, 16, RAL 9005
Velikost: 16; Provedení / barva: RAL 9005;
Upínací rozsah / průměr / objem: 12 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Upínací rozsah / průměr / objem: 12 mm;
Materiál: Polyamid (PA6); Balení: 200 ks
Popis produktu
Zaslepovací hříbek slouží pro zaslepení nainstalované kabelové vývodky.
Zvolený hříbek musí být svým průměrem v mezích upínacího rozsahu vývodky, aby mohl být do vývodky vsazen a utažen.
Výhody
- Vysoký stupeň krytí IP66/IP68
- Široký upínací rozsah
- Výběr z více druhů barev
- Jednoduchá instalace a demontáž
Rozšírené informácie
Obecné technické údaje
| Materiál | polyamid 6 (PA6) |
|---|---|
| Odolnost proti ohni | V2 - dle UL94 |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -30 až +150 °C |
Rozměry zaslepovacího hříbku
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Velikosti zaslepovacího hříbku
| Velikost | Průměr hříbku P [mm] |
Délka těla PL [mm] |
Upínací rozsah vývodky [mm] | Objednací čísla | |||
| Standardní těsnění |
Dvojité těsnění |
RAL 7035 světle šedá |
RAL 7001 šedá |
RAL 9005 černá |
|||
| 9 | 4,0 | 12,0 | - | 2,0 - 6,5 | BDP-09-11 | BDP-09-01 | BDP-09-21 |
|---|---|---|---|---|---|---|---|
| 6,4 | 12,0 | 3,0 - 6,5 | - | BDP-09-12 | BDP-09-02 | BDP-09-22 | |
| 11 | 5,0 | 14,0 | - | 3,0 - 8,0 | BDP-11-11 | BDP-11-01 | BDP-11-21 |
| 8,0 | 13,7 | 4,0 - 8,0 | - | BDP-11-12 | BDP-11-02 | BDP-11-22 | |
| 13 | 7,0 | 15,0 | - | 3,0 - 10,0 | BDP-13-11 | BDP-13-01 | BDP-13-21 |
| 9,7 | 9,0 | 5,0 - 10,0 | - | BDP-13-12 | BDP-13-02 | BDP-13-22 | |
| 9,7 | 15,0 | 5,0 - 10,0 | - | BDP-13-12S | BDP-13-02S | BDP-13-22S | |
| 16 | 7,0 | 14,0 | - | 3,0 - 13,0 | BDP-16-10 | BDP-16-00 | BDP-16-20 |
| 8,5 | 13,0 | - | 5,0 - 12,0 | BDP-16-11 | BDP-16-01 | BDP-16-21 | |
| 12,0 | 13,0 | 6,0 - 12,0 | - | BDP-16-12 | BDP-16-02 | BDP-16-22 | |
| 13,0 | 14,0 | 7,0 - 13,0 | - | BDP-16-13 | BDP-16-03 | BDP-16-23 | |
| 18 | 11,0 | 13,5 | - | 7,0 - 14,0 | BDP-18-11 | BDP-18-01 | BDP-18-21 |
| 13,6 | 13,5 | 10,0 - 14,0 | - | BDP-18-12 | BDP-18-02 | BDP-18-22 | |
| 20 | 13,0 | 14,5 | - | 8,0 - 17,0 | BDP-20-11 | BDP-20-01 | BDP-20-21 |
| 16,4 | 14,5 | 11,0 - 17,0 | - | BDP-20-12 | BDP-20-02 | BDP-20-22 | |
| 22 | 14,0 | 14,0 | - | 9,0 - 18,0 | BDP-22-11 | BDP-22-01 | BDP-22-21 |
| 17,8 | 14,0 | 13,0 - 18,0 | - | BDP-22-12 | BDP-22-02 | BDP-22-22 | |
| 24 | 16,1 | 15,5 | - | 11,0 - 21,0 | BDP-24-11 | BDP-24-01 | BDP-24-21 |
| 20,4 | 15,5 | 15,0 - 21,0 | - | BDP-24-12 | BDP-24-02 | BDP-24-22 | |
| 29 | 19,7 | 15,0 | - | 13,0 - 25,0 | BDP-29-11 | BDP-29-01 | BDP-29-21 |
| 25,0 | 15,0 | 18,0 - 25,0 | - | BDP-29-12 | BDP-29-02 | BDP-29-22 | |
| 32 | 20,5 | 15,8 | - | 16,0 - 28,0 | BDP-32-11 | BDP-32-01 | BDP-32-21 |
| 27,3 | 15,8 | 19,0 - 28,0 | - | BDP-32-12 | BDP-32-02 | BDP-32-22 | |
| 37 | 25,7 | 17,0 | - | 20,0 - 32,0 | BDP-37-11 | BDP-37-01 | BDP-37-21 |
| 31,8 | 17,0 | 22,0 - 32,0 | - | BDP-37-12 | BDP-37-02 | BDP-37-22 | |
| 45 | 30,6 | 20,2 | - | 21,0 - 38,0 | BDP-45-11 | BDP-45-01 | BDP-45-21 |
| 38,0 | 20,2 | 30,0 - 38,0 | - | BDP-45-12 | BDP-45-02 | BDP-45-22 | |
| 52 | 34,6 | 22,5 | - | 27,0 - 44,0 | BDP-52-11 | BDP-52-01 | BDP-52-21 |
| 44,2 | 22,5 | 34,0 - 44,0 | - | BDP-52-12 | BDP-52-02 | BDP-52-22 | |
