Zemniace lanká

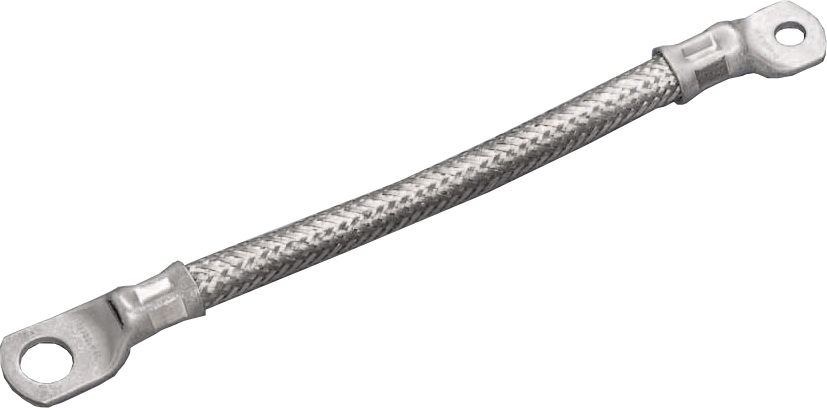

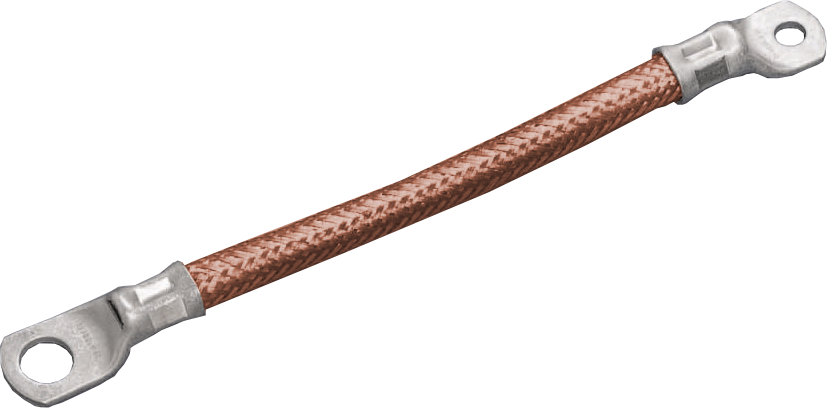

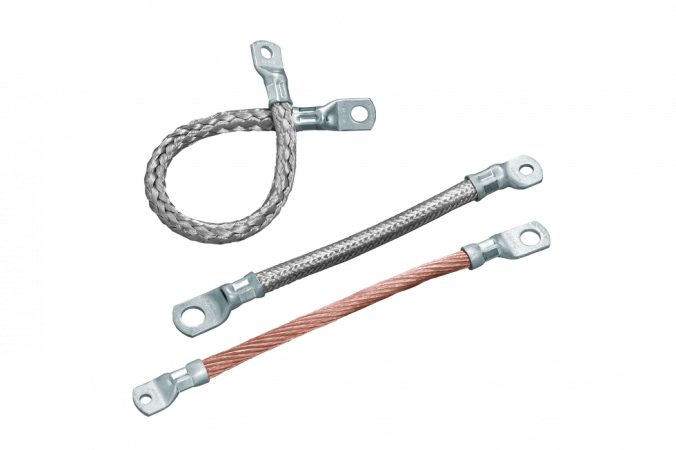

Krútené alebo splietané zemniace lanká s káblovými okami pre uzemnenie alebo prepojenie kovových súčastí.
Dostupnosť: Skladom v GHV
Zvoľte variantu (67)Dopyt na produkt
Porovnať
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Varianty k produktu Zemniace lanká (67)
Jemný drôtik (veľmi ohybné)

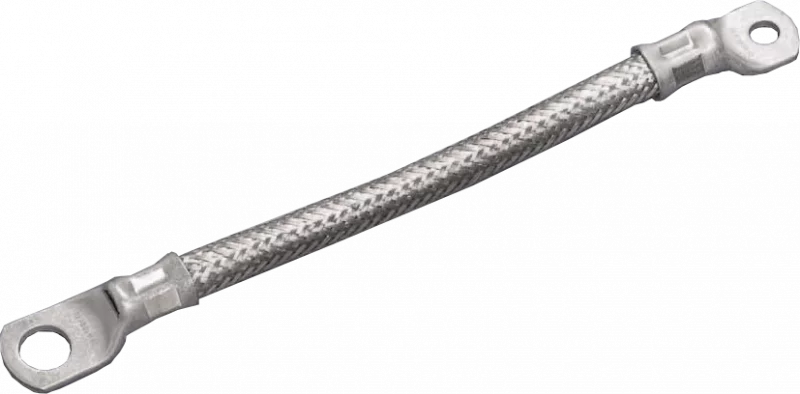

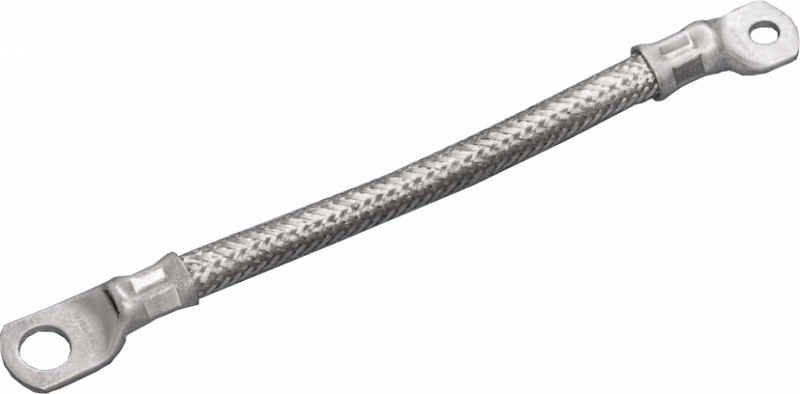

Zemnicí splétané lanko COS 6/010-150/M6 - pocínovaná měďPrůřez: 6mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Koncovky s kabelovými oky: M6; Kabelová oka pocínovaná; Vrtání: 6,4mm; Průměr lanka: 4mm;
Koncovky s kabelovými oky: M6; Kabelová oka pocínovaná; Vrtání: 6,4mm; Průměr lanka: 4mm;

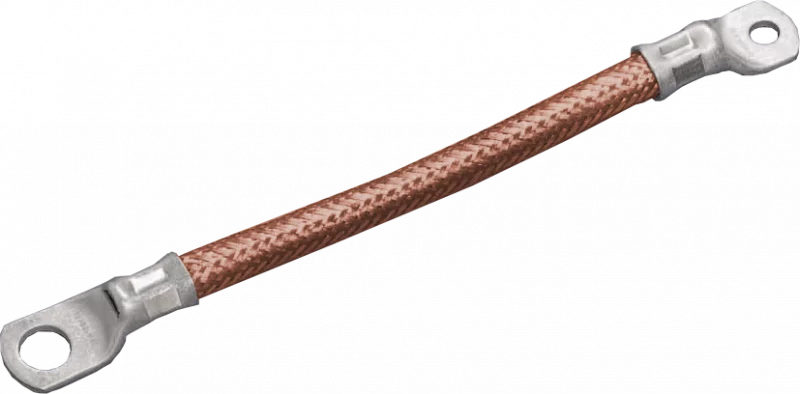

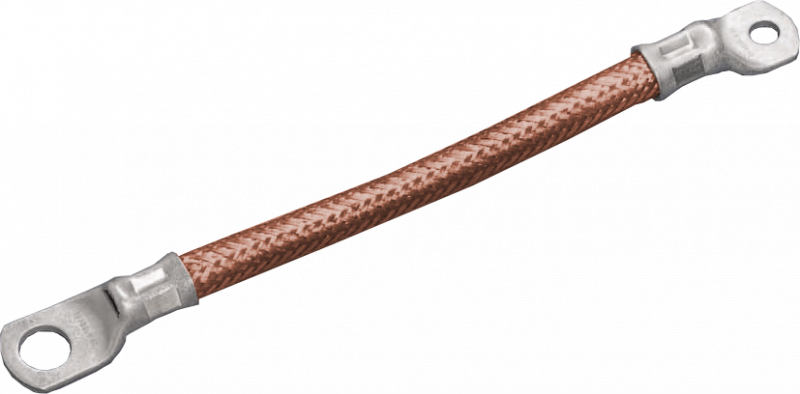

Zemnicí splétané lanko COR 10/020-200/M6 - holá měď
Průřez: 10mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 200mm;
Koncovky s kabelovými oky: M6; Kabelová oka pocínovaná; Vrtání: 6,4mm; Průměr lanka: 5mm;
Koncovky s kabelovými oky: M6; Kabelová oka pocínovaná; Vrtání: 6,4mm; Průměr lanka: 5mm;

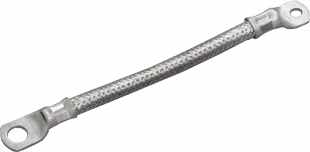

Zemnicí splétané lanko COS 10/020-200/M6 - pocínovaná měď
Průřez: 10mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 200mm;
Koncovky s kabelovými oky: M6; Kabelová oka pocínovaná; Vrtání: 6,4mm; Průměr lanka: 5mm;
Koncovky s kabelovými oky: M6; Kabelová oka pocínovaná; Vrtání: 6,4mm; Průměr lanka: 5mm;
Zemnicí splétané lanko COR 16/020-200/M8 - holá měď
Průřez: 16mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 200mm;
Koncovky s kabelovými oky: M8; Kabelová oka pocínovaná; Vrtání: 8,4mm; Průměr lanka: 6,6mm;
Koncovky s kabelovými oky: M8; Kabelová oka pocínovaná; Vrtání: 8,4mm; Průměr lanka: 6,6mm;
Zemnicí splétané lanko COS 16/020-200/M8 - pocínovaná měď
Průřez: 16mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 200mm;
Koncovky s kabelovými oky: M8; Kabelová oka pocínovaná; Vrtání: 8,4mm; Průměr lanka: 6,6mm;
Koncovky s kabelovými oky: M8; Kabelová oka pocínovaná; Vrtání: 8,4mm; Průměr lanka: 6,6mm;
Zemnicí splétané lanko COR 25/020-200/M8 - holá měď
Průřez: 25mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 200mm;
Koncovky s kabelovými oky: M8; Kabelová oka pocínovaná; Vrtání: 8,4mm; Průměr lanka: 7,6mm;
Koncovky s kabelovými oky: M8; Kabelová oka pocínovaná; Vrtání: 8,4mm; Průměr lanka: 7,6mm;
Zemnicí splétané lanko COS 25/020-200/M8 - pocínovaná měď
Průřez: 25mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 200mm;
Koncovky s kabelovými oky: M8; Kabelová oka pocínovaná; Vrtání: 8,4mm; Průměr lanka: 7,6mm;
Koncovky s kabelovými oky: M8; Kabelová oka pocínovaná; Vrtání: 8,4mm; Průměr lanka: 7,6mm;
Zemnicí splétané lanko COR 35/020-250/M10 - holá měď
Průřez: 35mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 250mm;
Koncovky s kabelovými oky: M10; Kabelová oka pocínovaná; Vrtání: 10,5mm; Průměr lanka: 9,5mm;
Koncovky s kabelovými oky: M10; Kabelová oka pocínovaná; Vrtání: 10,5mm; Průměr lanka: 9,5mm;
Zemnicí splétané lanko COS 35/020-250/M10 - pocínovaná měď
Průřez: 35mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 250mm;
Koncovky s kabelovými oky: M10; Kabelová oka pocínovaná; Vrtání: 10,5mm; Průměr lanka: 9,5mm;
Koncovky s kabelovými oky: M10; Kabelová oka pocínovaná; Vrtání: 10,5mm; Průměr lanka: 9,5mm;
Zemnicí splétané lanko COR 50/020-250/M10 - holá měď
Průřez: 50mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 250mm;
Koncovky s kabelovými oky: M10; Kabelová oka pocínovaná; Vrtání: 10,5mm; Průměr lanka: 11,5mm;
Koncovky s kabelovými oky: M10; Kabelová oka pocínovaná; Vrtání: 10,5mm; Průměr lanka: 11,5mm;
Zemnicí splétané lanko COS 50/020-250/M10 - pocínovaná měď
Průřez: 50mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 250mm;
Koncovky s kabelovými oky: M10; Kabelová oka pocínovaná; Vrtání: 10,5mm; Průměr lanka: 11,5mm;
Koncovky s kabelovými oky: M10; Kabelová oka pocínovaná; Vrtání: 10,5mm; Průměr lanka: 11,5mm;
Zemnicí splétané lanko COR 75/020-300/M12 - holá měď
Průřez: 75mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 300mm;
Koncovky s kabelovými oky: M12; Kabelová oka pocínovaná; Vrtání: 13,2mm; Průměr lanka: 13,7mm;
Koncovky s kabelovými oky: M12; Kabelová oka pocínovaná; Vrtání: 13,2mm; Průměr lanka: 13,7mm;
Zemnicí splétané lanko COR100/020-300/M12 - holá měď
Průřez: 100mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 300mm;
Koncovky s kabelovými oky: M12; Kabelová oka pocínovaná; Vrtání: 13,2mm; Průměr lanka: 16mm;
Koncovky s kabelovými oky: M12; Kabelová oka pocínovaná; Vrtání: 13,2mm; Průměr lanka: 16mm;
Zemnicí kroucené lanko CCR 35/020-350/M10 - holá měď
Průřez: 35mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 350mm;
Koncovky s kabelovými oky: M10; Kabelová oka pocínovaná; Vrtání: 10,5mm; Průměr lanka: 9,5mm;
Koncovky s kabelovými oky: M10; Kabelová oka pocínovaná; Vrtání: 10,5mm; Průměr lanka: 9,5mm;
Popis produktu
- Elektrotechnická meď (Cu ETP UNI 5649-71), pocínovaná alebo holá
- Koncovky: medené, pocínované káblové oká.
- Otvory v koncovkách: Ø6,4 mm až 15 mm.
- Je možné dodať zemniace lanká aj iných rozmerov podľa požiadavky zákazníka.
Rozšírené informácie
Schéma
Splietané zemniace lanká
Typové označenie | Prierez [mm2] |
Priemer drôtu [mm] |
Dĺžka L [mm] |
D1 [mm] |
D2 [mm] |
Priemer [mm] |
|
---|---|---|---|---|---|---|---|
Holá meď | Pocínovaná meď | ||||||
COR 6-150/M 6/10 | COS 6-150/M 6/10 | 6 | 0,10 | 150 | 6,4 | 6,4 | 4,0 |
COR 10-200/M 6/20 | COS 10-200/M 6/20 | 10 | 0,20 | 200 | 6,4 | 6,4 | 5,0 |
COR 16-200/M 8/20 | COS 16-200/M 8/20 | 16 | 0,20 | 200 | 8,4 | 8,4 | 6,6 |
COR 25-200/M 8/20 | COS 25-200/M 8/20 | 25 | 0,20 | 200 | 8,4 | 8,4 | 7,6 |
COR 35-250/M10/20 | COS 35-250/M10/20 | 35 | 0,20 | 250 | 10,5 | 10,5 | 9,5 |
COR 50-250/M10/20 | COS 50-250/M10/20 | 50 | 0,20 | 250 | 10,5 | 10,5 | 11,5 |
COR 75-300/M12/20 | COS 75-300/M12/20 | 75 | 0,20 | 300 | 13,2 | 13,2 | 13,7 |
COR 100-300/M12/20 | COS 100-300/M12/20 | 100 | 0,20 | 300 | 13,2 | 13,2 | 16,0 |
Krútené zemniace lanká
Typové označenie | Prierez [mm2] |
Priemer drôtu |
L [mm] |
D1 [mm] |
D2 [mm] |
Priemer [mm] |
|
---|---|---|---|---|---|---|---|
Holá meď | Pocínovaná meď | ||||||
CCR 10-200/M 6/10 | CCS 10-200/M 6/10 | 10 | 0,10 | 200 | 6,4 | 6,4 | 5,0 |
CCR 16-200/M 8/10 | CCS 16-200/M 8/10 | 16 | 0,10 | 200 | 8,4 | 8,4 | 6,6 |
CCR 25-200/M 8/10 | CCS 25-200/M 8/10 | 25 | 0,10 | 200 | 8,4 | 8,4 | 7,6 |
CCR 35-250/M10/10 | CCS 35-250/M10/10 | 35 | 0,10 | 250 | 10,5 | 10,5 | 9,5 |
CCR 50-250/M10/10 | CCS 50-250/M10/10 | 50 | 0,10 | 250 | 10,5 | 10,5 | 11,5 |
CCR 75-300/M12/10 | CCS 75-300/M12/10 | 75 | 0,10 | 300 | 13,2 | 13,2 | 13,7 |
CCR 100-350/M12/20 | CCS 100-350/M12/20 | 100 | 0,20 | 350 | 13,2 | 13,2 | 16,0 |
CCR 120-350/M12/20 | CCS 120-350/M12/20 | 120 | 0,20 | 350 | 13,2 | 13,2 | 17,5 |
CCR 150-350/M12/20 | CCS 150-350/M12/20 | 150 | 0,20 | 350 | 13,2 | 13,2 | 19,0 |
CCR 200-400/M14/20 | CCS 200-400/M14/20 | 200 | 0,20 | 400 | 15,0 | 15,0 | 24,0 |
CCR 240-400/M14/20 | CCS 240-400/M14/20 | 240 | 0,20 | 400 | 15,0 | 15,0 | 26,0 |
Špeciálne zemniace lanká (zväzok Cu drôtov stiahnutý splietanou Cu sieťkou)
Typové označenie | Prierez [mm2] |
Priemer drôtu |
L [mm] |
D1 [mm] |
D2 [mm] |
Priemer [mm] |
|
---|---|---|---|---|---|---|---|
Holá meď | Pocínovaná meď | ||||||
CCR/CR 38-300/M 8/20 | CCS/CS 38-300/M 8/20 | 38 | 0,20 | 300 | 8,4 | 8,4 | 9,5 |
CCR/CR 50-300/M 8/20 | CCS/CS 50-300/M 8/20 | 50 | 0,20 | 300 | 8,4 | 8,4 | 11,5 |
CCR/CR 100-350/M10/20 | CCS/CS100-350/M10/20 | 100 | 0,20 | 350 | 10,5 | 10,5 | 16,0 |
