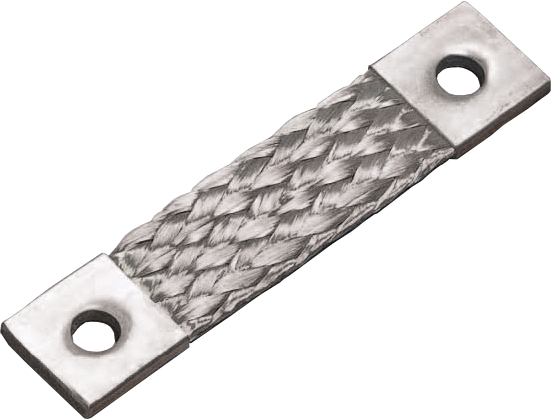

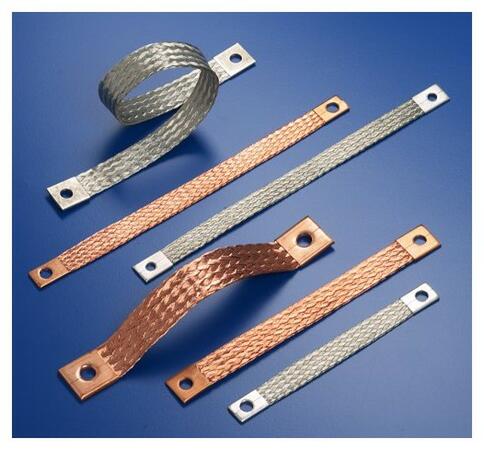

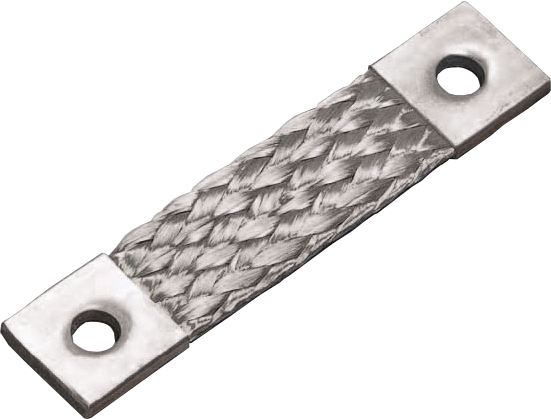

Splietané medené zemniace pásky 0,10 pocinované
Pružné splietané zemniace pásky pocínované s plochými koncovkami pre vodivé prepojenie kovových súčastí. Spletené z drôtov s priemerom 0,10mm - veľmi pružné.
Dostupnosť: Skladom v GHV
Zvoľte variantu (40)Dopyt na produkt
Porovnať
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Varianty k produktu Splietané medené zemniace pásky 0,10 pocinované (40)
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 6-100/010/07 - pocínovaná měďPrůřez: 6mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 6-150/010/07 - pocínovaná měďPrůřez: 6mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 10-100/010/09 - pocínovaná měďPrůřez: 10mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 10-150/010/09 - pocínovaná měďPrůřez: 10mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 10-200/010/09 - pocínovaná měďPrůřez: 10mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 10-250/010/09 - pocínovaná měďPrůřez: 10mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 250mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 16-100/010/09 - pocínovaná měďPrůřez: 16mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 16-150/010/09 - pocínovaná měďPrůřez: 16mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 16-200/010/09 - pocínovaná měďPrůřez: 16mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 16-250/010/09 - pocínovaná měďPrůřez: 16mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 250mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 16-300/010/09 - pocínovaná měďPrůřez: 16mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 300mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 16-400/010/09 - pocínovaná měďPrůřez: 16mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 400mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 25-100/010/09 - pocínovaná měďPrůřez: 25mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CS 25-150/010/09 - pocínovaná měďPrůřez: 25mm2; Z drátků o průměru: 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Popis produktu
- Materiál: Elektrotechnická meď (Cu ETP UNI 1977-78:2000) pocínovaná
- Priemer jednotlivých drôtov: 0,10 mm
- Koncovky: ploché, medené, zlisované
- Otvory v koncovkách razené
- Podľa požiadavky je možné dodať taktiež zaguľatené alebo vidličkové koncovky
- Dĺžku pások je možné dodať podľa požiadavky zákazníka
Rozšírené informácie

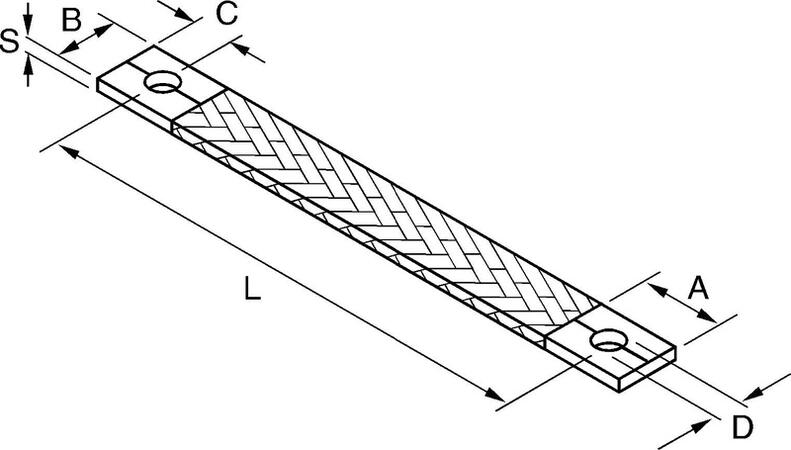

Schéma
Objednací kód | Prierez [mm2] |
A [mm] |
B [mm] |
C [mm] |
Priemer otvorov D [mm] |
Hrúbka S [mm] |
Dĺžka L [mm] |
---|---|---|---|---|---|---|---|
CS 6-75/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 75 |
CS 6-100/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 100 |
CS 6-150/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 150 |
CS 6-200/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 200 |
CS 6-250/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 250 |
CS 6-300/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 300 |
CS 10-100/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 100 |
CS 10-150/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 150 |
CS 10-200/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 200 |
CS 10-250/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 250 |
CS 10-300/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 300 |
CS 16-100/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 100 |
CS 16-150/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 150 |
CS 16-200/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 200 |
CS 16-250/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 250 |
CS 16-300/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 300 |
CS 16-350/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 350 |
CS 16-400/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 400 |
CS 25-100/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 100 |
CS 25-150/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 150 |
CS 25-200/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 200 |
CS 25-250/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 250 |
CS 25-300/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 300 |
CS 25-400/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 400 |
CS 35-100/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 100 |
CS 35-150/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 150 |
CS 35-200/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 200 |
CS 35-250/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 250 |
CS 35-300/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 300 |
CS 35-400/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 400 |
CS 50-100/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 100 |
CS 50-150/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 150 |
CS 50-200/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 200 |
CS 50-250/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 250 |
CS 50-300/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 300 |
CS 50-400/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 400 |
CS 75-150/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 150 |
CS 75-200/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 200 |
CS 75-250/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 250 |
CS 75-300/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 300 |
CS 75-400/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 400 |
