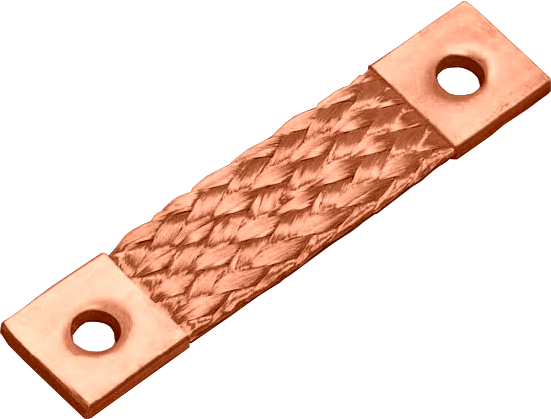

Zemniace splietané pásiky z holej mede 0,10 (veľmi flexibilné)
Pružné splietané zemniace pásiky s plochými koncovkami pre vodivé prepojenie kovových súčástí. Spletené z medených drôtikov o priemere 0,10mm - veľmi pružné.
Dostupnosť: Skladom v GHV
Zvoľte variantu (40)
Dopyt na produktPorovnať
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Varianty k produktu Zemniace splietané pásiky z holej mede 0,10 (veľmi flexibilné) (40)
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 6-100/010/07 - holá měďPrůřez: 6mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 6-150/010/07 - holá měďPrůřez: 6mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 6-200/010/07 - holá měďPrůřez: 6mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Šířka koncovky: 11mm; Délka koncovky: 13mm; Tloušťka koncovky: 2mm; Průměr otvorů: 7mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 10-100/010/09 - holá měďPrůřez: 10mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 10-150/010/09 - holá měďPrůřez: 10mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 10-200/010/09 - holá měďPrůřez: 10mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 16-100/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 16-150/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 16-200/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 16-300/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 300mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 16-350/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 350mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 16-400/010/09 - holá měďPrůřez: 16mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 400mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 25-150/010/09 - holá měďPrůřez: 25mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Jemný drôtik (veľmi ohybné)
Zemnicí pásek CR 25-200/010/09 - holá měďPrůřez: 25mm2; Z drátků o průměru 0,10mm (velmi flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Popis produktu
- Materiál: Elektrotechnická meď (Cu ETP UNI 1977-78:2000)
- Priemer jednotlivých drôtikov: 0,10 mm (veľmi flexibilné)
- Koncovky: ploché, medené, pod tlakom lisované
- Otvory v koncovkách razené.
- Podľa požiadavkov je možné dodať taktiež zaguľatené alebo vidličkové koncovky.
- Dĺžka pásikov sa dá dodať podľa požiadavkov zákazníka.
Rozšírené informácie

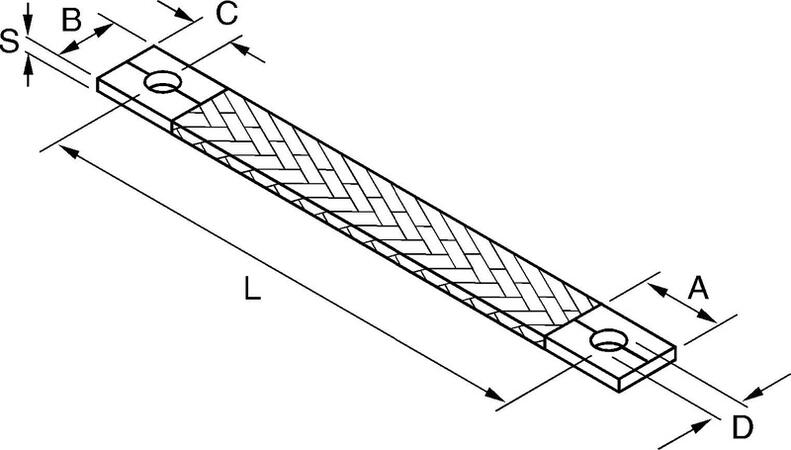

Rozmerová schéma
Objednávací kód |
Prierez [mm2] |
A [mm] |
B [mm] |
C [mm] |
Priemer otvorov D [mm] |
Hrúbka S [mm] |
Dĺžka L [mm] |
|---|---|---|---|---|---|---|---|
| CR6-75/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 75 |
| CR6-100/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 100 |
| CR6-150/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 150 |
| CR6-200/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 200 |
| CR6-250/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 250 |
| CR6-300/010/07 | 6 | 13 | 11 | 5 | 7 | 2,0 | 300 |
| CR10-100/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 100 |
| CR10-150/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 150 |
| CR 10-200/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 200 |
| CR 10-250/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 250 |
| CR 10-300/010/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 300 |
| CR 16-100/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 100 |
| CR 16-150/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 150 |
| CR 16-200/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 200 |
| CR 16-250/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 250 |
| CR 16-300/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 300 |
| CR 16-350/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 350 |
| CR 16-400/010/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 400 |
| CR 25-100/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 100 |
| CR 25-150/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 150 |
| CR 25-200/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 200 |
| CR 25-250/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 250 |
| CR 25-300/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 300 |
| CR 25-400/010/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 400 |
| CR 35-100/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 100 |
| CR 35-150/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 150 |
| CR 35-200/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 200 |
| CR 35-250/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 250 |
| CR 35-300/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 300 |
| CR 35-400/010/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 400 |
| CR 50-100/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 100 |
| CR 50-150/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 150 |
| CR 50-200/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 200 |
| CR 50-250/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 250 |
| CR 50-300/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 300 |
| CR 50-400/010/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 400 |
| CR 75-150/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 150 |
| CR 75-200/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 200 |
| CR 75-250/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 250 |
| CR 75-300/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 300 |
| CR 75-400/010/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 400 |
Poznámka: dĺžku zemniaceho pásiku "L" je možné dodať v ľubovoľných rozmeroch presne podľa požiadavkov zákazníka.
