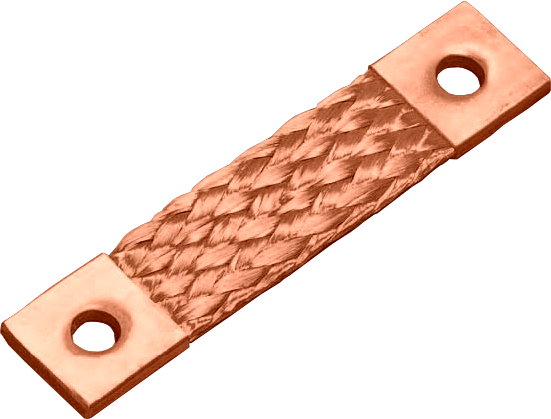

Splietané medené zemniace pásky 0,20
Pružné splietané zemniace pásky s plochými koncovkami pre vodivé prepojenie kovových súčastí. Spletené z drôtov s priemerom 0,20mm - pružné.
Dostupnosť: Skladom v GHV
Zvoľte variantu (35)Dopyt na produkt
Porovnať
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Varianty k produktu Splietané medené zemniace pásky 0,20 (35)
Zemnicí pásek CR 10-100/020/09 - holá měď
Průřez: 10mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 10-150/020/09 - holá měď
Průřez: 10mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 10-200/020/09 - holá měď
Průřez: 10mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 10-250/020/09 - holá měď
Průřez: 10mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 250mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 10-300/020/09 - holá měď
Průřez: 10mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 300mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 16-100/020/09 - holá měď
Průřez: 16mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 16-150/020/09 - holá měď
Průřez: 16mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 16-200/020/09 - holá měď
Průřez: 16mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 200mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 16-250/020/09 - holá měď
Průřez: 16mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 250mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 16-300/020/09 - holá měď
Průřez: 16mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 300mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 16-350/020/09 - holá měď
Průřez: 16mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 350mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 16-400/020/09 - holá měď
Průřez: 16mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 400mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Šířka koncovky: 17mm; Délka koncovky: 23mm; Tloušťka koncovky: 2,5mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 25-100/020/09 - holá měď
Průřez: 25mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 100mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Zemnicí pásek CR 25-150/020/09 - holá měď
Průřez: 25mm2; Z drátků o průměru 0,20mm (flexibilní); Délka (mezi středy otvorů): 150mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Šířka koncovky: 23mm; Délka koncovky: 23mm; Tloušťka koncovky: 3,2mm; Průměr otvorů: 9mm;
Popis produktu
- Materiál: Elektrotechnická meď (Cu ETP UNI 1977-78:2000), holá.
- Priemer drôtov: 0,20 mm.
- Koncovky: ploché, medené, zlisované
- Otvory razené.
- Podľa požiadavky je možné dodať taktiež zaguľatené alebo vidličkové koncovky.
- Dĺžku pások je možné dodať podľa požiadavky zákazníka.
Rozšírené informácie

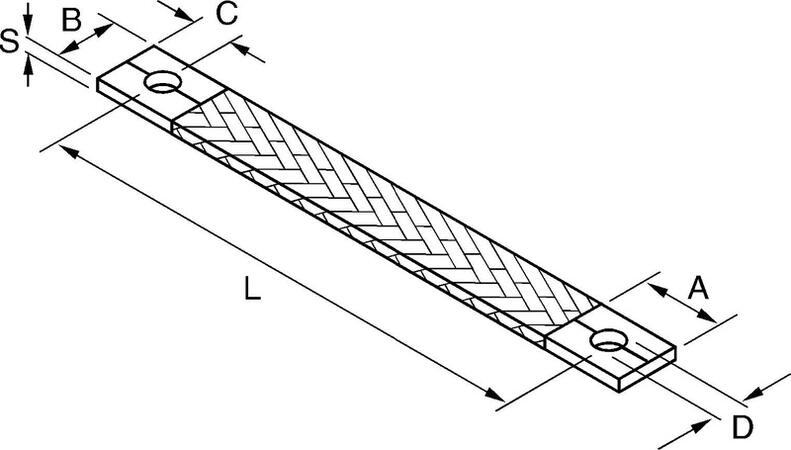

Schéma
Typové označenie | Prierez [mm2] |
A [mm] |
B [mm] |
C [mm] |
Priemer otvorov D [mm] |
Tloušťka S [mm] |
Délka L [mm] |
---|---|---|---|---|---|---|---|
CR 10-100/020/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 100 |
CR 10-150/020/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 150 |
CR 10-200/020/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 200 |
CR 10-250/020/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 250 |
CR 10-300/020/09 | 10 | 23 | 17 | 10 | 9 | 2,0 | 300 |
CR 16-100/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 100 |
CR 16-150/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 150 |
CR 16-200/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 200 |
CR 16-250/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 250 |
CR 16-300/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 300 |
CR 16-350/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 350 |
CR 16-400/020/09 | 16 | 23 | 17 | 10 | 9 | 2,5 | 400 |
CR 25-100/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 100 |
CR 25-150/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 150 |
CR 25-200/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 200 |
CR 25-250/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 250 |
CR 25-300/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 300 |
CR 25-400/020/09 | 25 | 23 | 23 | 10 | 9 | 3,2 | 400 |
CR 35-100/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 100 |
CR 35-150/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 150 |
CR 35-200/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 200 |
CR 35-250/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 250 |
CR 35-300/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 300 |
CR 35-400/020/09 | 35 | 23 | 23 | 10 | 9 | 3,4 | 400 |
CR 50-100/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 100 |
CR 50-150/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 150 |
CR 50-200/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 200 |
CR 50-250/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 250 |
CR 50-300/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 300 |
CR 50-400/020/11 | 50 | 30 | 30 | 15 | 11 | 4,5 | 400 |
CR 75-150/020/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 150 |
CR 75-200/020/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 200 |
CR 75-250/020/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 250 |
CR 75-300/020/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 300 |
CR 75-400/020/11 | 75 | 30 | 30 | 15 | 11 | 5,0 | 400 |
