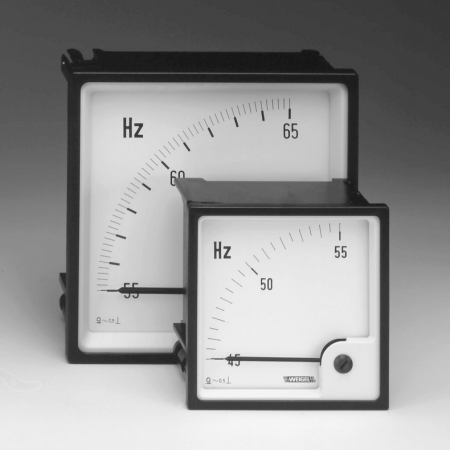

Kmitomer s ukazovateľom s magnetoelektrickým meracím ústrojenstvom, stupnica 90°.
Cena od 159,90 EUR
od 196,68 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (17)
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Varianty k produktu ZQ 96/144 K (17)
Fázomer
ZQ 144K,45...50...55Hz,100Vkmitoměr s ukazovatelem (90°)
jm.napětí: 100 V
stupnice: 45 ... 50 ... 55Hz
jm.napětí: 100 V
stupnice: 45 ... 50 ... 55Hz
OBJ: 00F0000101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
172 EUR/ks
211,56 EUR s DPH
+-
Fázomer
ZQ 144K,45...50...55Hz,110Vkmitoměr s ukazovatelem (90°)
jm.napětí: 110 V
stupnice: 45 ... 50 ... 55 Hz
jm.napětí: 110 V
stupnice: 45 ... 50 ... 55 Hz
OBJ: 39X0000101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
172 EUR/ks
211,56 EUR s DPH
+-
Fázomer
ZQ 144K,45...50...55Hz,230Vkmitoměr s ukazovatelem (90°)
jm.napětí: 230 V
stupnice: 45 ... 50 ... 55Hz
jm.napětí: 230 V
stupnice: 45 ... 50 ... 55Hz
OBJ: 4PM3000101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
172 EUR/ks
211,56 EUR s DPH
+-
Fázomer
ZQ 144K,45...50...55Hz,400Vkmitoměr s ukazovatelem (90°)
jm.napětí: 400 V
stupnice: 45 ... 50 ... 55Hz
jm.napětí: 400 V
stupnice: 45 ... 50 ... 55Hz
Fázomer
ZQ 72K,45...50...55Hz,100Vkmitoměr s ukazovatelem (90°)
jm.napětí: 100 V
stupnice: 45 ... 50 ... 55 Hz
jm.napětí: 100 V
stupnice: 45 ... 50 ... 55 Hz
OBJ: 3YP1000101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
159,90 EUR/ks
196,68 EUR s DPH
+-
Fázomer
ZQ 72K,45...50...55Hz,230Vkmitoměr s ukazovatelem (90°)
jm.napětí: 230 V
stupnice: 45 - 50 - 55 Hz
jm.napětí: 230 V
stupnice: 45 - 50 - 55 Hz
OBJ: 9T80000101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
159,90 EUR/ks
196,68 EUR s DPH
+-
Fázomer
ZQ 72K,45...50...55Hz,400Vkmitoměr s ukazatelem (90°)
jm.napětí: 400 V
stupnice: 45 - 50 - 55 Hz
včetně celoplošného krytu svorek IP20
jm.napětí: 400 V
stupnice: 45 - 50 - 55 Hz
včetně celoplošného krytu svorek IP20
Fázomer
ZQ 72K,55...60...65Hz, 230Vkmitoměr s ukazovatelem (90°)
jm.napětí: 230 V
stupnice: 55 ... 60 ... 65 Hz
jm.napětí: 230 V
stupnice: 55 ... 60 ... 65 Hz
OBJ: WTD0000101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
159,90 EUR/ks
196,68 EUR s DPH
+-
Fázomer
ZQ 72K,55...60...65Hz, 400Vkmitoměr s ukazovatelem (90°)
jm.napětí: 400 V
stupnice: 55 ... 60 ... 65 Hz
jm.napětí: 400 V
stupnice: 55 ... 60 ... 65 Hz
Fázomer
ZQ 96K,45...50...55Hz,100Vkmitoměr s ukazovatelem (90°)
jm.napětí: 100 V
stupnice: 45 - 50 - 55 Hz
včetně celoplošného krytu svorek IP20
jm.napětí: 100 V
stupnice: 45 - 50 - 55 Hz
včetně celoplošného krytu svorek IP20
OBJ: 97A0000101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
159,90 EUR/ks
196,68 EUR s DPH
+-
Fázomer
ZQ 96K,45...50...55Hz,110Vkmitoměr s ukazovatelem (90°)
jm.napětí: 110 V
stupnice: 45 ... 50 ... 55 Hz
jm.napětí: 110 V
stupnice: 45 ... 50 ... 55 Hz
OBJ: 5AB0000101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
159,90 EUR/ks
196,68 EUR s DPH
+-
Fázomer
ZQ 96K,45...50...55Hz,230Vkmitoměr s ukazovatelem (90°)
jm.napětí: 230 V
stupnice: 45 - 50 - 55 Hz
jm.napětí: 230 V
stupnice: 45 - 50 - 55 Hz
OBJ: IL80000101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
159,90 EUR/ks
196,68 EUR s DPH
+-
Fázomer
ZQ 96K,45...50...55Hz,400Vkmitoměr s ukazovatelem (90°)
jm.napětí: 400 V
stupnice: 45 - 50 - 55 Hz
jm.napětí: 400 V
stupnice: 45 - 50 - 55 Hz
Fázomer
ZQ 96K,48...50...52Hz,100Vkmitoměr s ukazovatelem (90°)
jm.napětí: 100 V
stupnice: 48 - 50 - 52 Hz
včetně celoplošného krytu svorek IP20
jm.napětí: 100 V
stupnice: 48 - 50 - 52 Hz
včetně celoplošného krytu svorek IP20
Fázomer
ZQ 96K,48...50...52Hz,230Vkmitoměr s ukazovatelem (90°)
jm.napětí: 230 V
stupnice: 48 - 50 - 52 Hz
včetně celoplošného krytu svorek IP20
jm.napětí: 230 V
stupnice: 48 - 50 - 52 Hz
včetně celoplošného krytu svorek IP20
Fázomer
ZQ 96K,55...60...65Hz,110Vkmitoměr s ukazovatelem (90°)
jm.napětí: 110 V
stupnice: 55 - 60 - 65 Hz
včetně celoplošného krytu svorek IP20
jm.napětí: 110 V
stupnice: 55 - 60 - 65 Hz
včetně celoplošného krytu svorek IP20
OBJ: 9ODP000101
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
159,90 EUR/ks
196,68 EUR s DPH
+-
Fázomer
ZQ 96K,55...60...65Hz,400Vkmitoměr s ukazovatelem (90°)
jm.napětí: 400 V
stupnice: 55 ... 60 ... 65 Hz
jm.napětí: 400 V
stupnice: 55 ... 60 ... 65 Hz
Popis produktu
Analógové meracie prístroje - kmitomery s ukazovateľom - s magnetoelektrickým meracím ústrojenstvom, stupnica 90°.
Rozšírené informácie
Použitie
Magnetoelektrické prístroje s ukazovateľom ZQ 96/144 K v plastovom púzdre sa používajú pre meranie kmitočtov v rozsahoch 50, 60, 200 alebo 400 Hz. Prístroje indikujú požadovanú hodnotu kmitočtu s častí kmitočtového rozpätia. Nezaujímavá časť kmitočtového rozsahu je elektronicky potlačená.
Čelné sklo, rámček aj stupnicu je možné v prípade nutnosti jednoducho vymeniť.
Meracie ústrojenstvo
Magnetoelektrické meracie ústrojenstvo s vnútorným magnetom a hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi. Predradený elektronický merací obvod pracuje na princípe zmeny náboja kondenzátora.
Elektrické vlastnosti
| Meraná veličina | kmitočet |
|---|---|
| Kmitočtový rozsah | -15 %...+10 % men. hodnoty |
| Príkon | ≤ 3 VA |
| Kategória merania | CAT III |
| Stupeň znečistenia | 2 |
| Stupeň krytia | IP 52 púzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
Meracie rozsahy
| kmitočtový rozsah | 45...50...55 Hz 48...50...52 Hz 55...60...65 Hz 58...60...62 Hz 180...200...220 Hz 360...400...440 Hz 380...400...420 Hz |
|---|---|
| menovité napětí | 57,8, 63,5, 100, 110, 120, 127, 208, 230, 289, 400, 415, 440, 500 V |
Indikácia
| Ukazovateľ | rovný, zakončený nožom | |||
|---|---|---|---|---|
| Výchylka ukazovateľa | 0...90° | |||
| Stupnica | lineárna, s hrubým a jemným delením | |||
| Dĺžka stupnice | ZQ 72 K 61 mm |
ZQ 96K 97 mm |
LSZ 96 K 142 mm |
ZQ 144 K 146 mm |
Presnosť pri menovitých podmienkach
| Trieda presnosti | 0,5 podľa DIN EN 60 051-1 |
|---|---|
| Menovité podmienky | |
| Teplota okolia | 23°C |
| Prevádzková poloha | menovitá ± 1° |
| Vstupná veličina | menovitá hodnota meracieho rozsahu |
| Napätie | menovité |
| Ostatné | Podľa DIN EN 60 051-1 |
| Ovplyvňujúce veličiny | |
| Teplota okolia | 23°C ± 2 K |
| Prevádzková poloha | Menovitá ± 5° |
| Intenzita cudzích magnetických polí | 0,5 mT |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 3, podľa VDE/VDI 3540 |
|---|---|
| Rozsah pracovných teplôt | -10...+55 °C |
| Rozsah skladovacích teplôt | -25...+65 °C |
| Relatívna vlhkosť vzduchu | ≤ 75 % roč. priemer, bez orosenia |
| Rázová odolnosť | 15 g, 11 ms |
| Vibračná odolnosť | 2,5 g, 5...55 Hz |
Schémy pripojenia
Rozmerový náčrtok
| Rozmery [mm] | ZQ 48 K | ZQ 72 K | LSZ 96 K ZQ 96 K |
ZQ 144 K |
|---|---|---|---|---|
| a | 48 | 72 | 96 | 144 |
| b | 42,5 | 66 | 90 | 136 |
| c | 53 | 53 | 53 | 53 |
Technické parametre
| Konštrukčné prevedenie púzdra | štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov a strojov s možnosťou radového usporiadania |
|---|---|
| Materiál púzdra | Polykarbonát so samozhášacími prísadami, prevedenie podľa normy UL 94 V-0 |
| Čelné sklo | tabuľové sklo |
| Farba čelného rámčeka | čierna (odtieň RAL 9005) |
| Prevádzková poloha | zvislá ± 5° |
| Spôsob upevnenia | výkyvnými skrutkovými svorkami |
| Montáž | do radu vedľa seba (aj bez medzier) |
| Hrúbka panela | ≤ 40 mm |
| Pripojovacie svorky | šesťhrany s vnútorným závitom, skrutkou M4 a strmeňom E3 |
| Rozmery [mm] | ZQ 48 K | ZQ 72 K | LSZ 96 K ZQ 96 K |
ZQ 144 K |
| Predný rámček | 48x48 | 72x72 | 96x96 | 144x144 |
|---|---|---|---|---|
| Púzdro | 42,5x42,5 | 66x66 | 90x90 | 136x136 |
| Konštrukčná hĺbka | 53 | 53 | 53 | 53 |
| Výrez v paneli | 45x45+0,6 | 68x68+0,7 | 92x92+0,8 | 138x138+1 |
| Hmotnosť cca | 0,11 | 0,15 | 0,25 kg | 0,3 kg |
