Nové prístroje BENDER pre špeciálne aplikácie
Datum: 07.01.2010
Firma BENDER prináša na trh nové zariadnia pre zaistenie bezpečnosti v solárnych aplikáciách. Jedná sa predovšetkým o monitor izolácie IRDH275 na monitorovanie v sieťach s vysokou hodnotou zvodovej kapacity. Ďalej sú to nocé napäťové a frekvenčné monitorovacie relé VMD423 a VMD423H v súlade s požiadavkami energetiky PPDS pre 1. a 2. stupeň ochrán.Monitor podpätia a prepätia v trojfázových striedavých sieťach od 10 do 500 V
- Monitorovacie relé spĺňa požiadavky "PPDS - Pravidla provozování distribučních soustav pro ochrany 1. a 2. stupeň"
- Továrne prednastavenie parametrov podľa normy DIN VDE 0126-1-1
- Monitorovanie podpätia < U, prepätia > U1, prepätia > U2, podfrekvenice < f a nadfrekvencie > f
- Monitorovanie prepätia U2 priemernej hodnoty 10 minútového intervalu nameraných hodnôt
- Meranie skutočnej efektívnej hodnoty AC TRMS
- Hodnota rekcie AC 10...500 V / 288 V, 40...65 Hz
- Ďalšie monitorované parametre sú asymetria ASY, výpadok a sled fáz PHS a automonitorovanie funkcie prístroja CHYBA
- Možnosť nastavenia oneskorenia spustenia, rekacie a uvoľnenia v rozsahu 0,0...300 s
- Dve oddelené ALARM relé s nastaviteľným režimom N/C alebo N/O
- Doba reakcie výstupných relé < 80 ms
- LED indikácia poruchových stavov a pamäť poruchy
- Možnosť ochrany nastavení prístroja heslom a zaplombovaním krytu
Parametry ochrán podľa PPDS - Príloha 4:
| Funkcia | Rozsah nastavenia | Príklad nastavenia | Časové oneskorenie | Príklad nastavenia |
| Podpätie 1.stupeň U < | 0,7 Un až 1,0 Un | 90 % Un | t (U<) |
0,5 s |
|---|---|---|---|---|
| Podpätie 2.stupeň U << |
0,7 Un až 1,0 Un | 80 % Un | t (U<<) |
0,1 s |
| Prepätie 1.stupeň U > |
1,0 Un až 1,2 Un | 110 % Un | t (U>) |
0,5 s |
| Prepätie 2.stupeň U >> |
1,0 Un až 1,2 Un | 120 % Un | t (U>>) |
0,1 s |
| Podfrekvencia 1.stupeň f < | 48 Hz až 50 Hz | 49,8 Hz | t (f<) |
0,5 s |
| Podfrekvencia 2.stupeň f << |
48 Hz až 50 Hz | 49,5 Hz |
t (f<<) |
0,1 s |
| Nadfrekvencia f > |
50 Hz až 52 Hz | 50,2 Hz |
t (f>) |
0,5 s |
Údaje boli prevzaté z "Pravidlá provozních distribučních sosustav - Příloha 4 - Pravidla pro paralelní provoz zdrojů se sítí provozovatele distribuční sosutavy" (Kapitola 8 - Ochrany). Viac informácií tu.

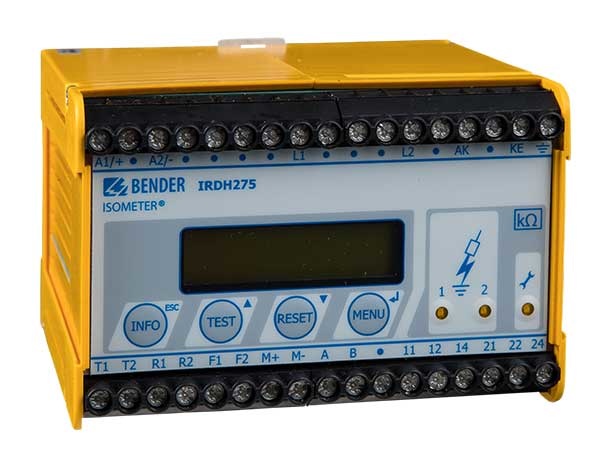

Monitor izolačného stavu AC, DC a AC+DC IT sietí v solárnych aplikáciách alebo aplikáciách s vysokou hodnotou zvodovej kapacity
- Merací princíp AMPSTEP
- Prístroj s automatickým prispôsobením meracieho napätia podmienkam siete až do zvodovej kapacity 999 µF
- Napäťový rozsah AC, 3 (N)AC 0...793 V, DC 0...650 V
- Frekvenčný rozsah DC, 0,2...460 Hz
- Pomocou väzbových členov možno prístroj aplikovať i na siete s vyšším napätím
- Dve nastaviteľné hodnoty reakcie v rozsahu 1 kΩ ... 10 M
- Dve výstupné prepínacie relé nastaviteľné N/C alebo N/O
- Verzia "B" so zbernicou BMS a možnosťou vzájomného prepojenia prístrojov pre monitorovanie izolácie IRDH
- Verzia "W" s vyššou otrasuvzdornosťou a seismickou odolnosťou

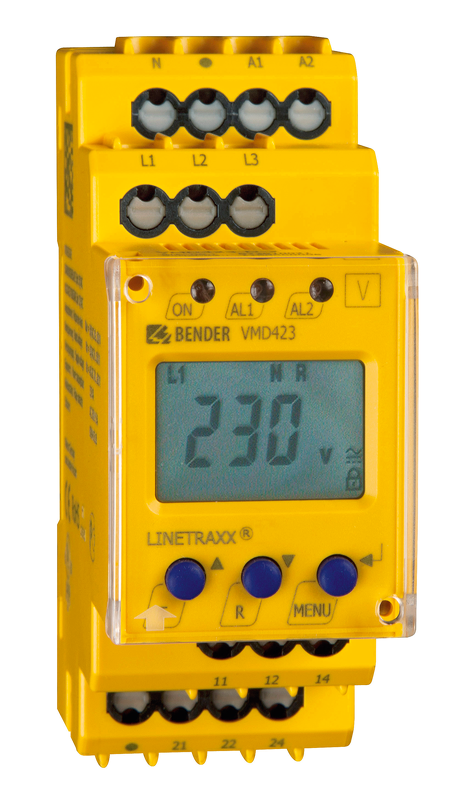

Monitor podpätia a prepätia v trojfázových striedavých sieťach od 10 do 500 V
- Monitorovacie relé spĺňa požiadavky "PPDS - Pravidla provozování distribučních soustav pro ochrany 1. a 2. stupeň"
- Továrne prednastavenie parametrov podľa normy DIN VDE 0126-1-1
- Monitorovanie podpätia < U, prepätia > U1, prepätia > U2, podfrekvenice < f a nadfrekvencie > f
- Monitorovanie prepätia U2 priemernej hodnoty 10 minútového intervalu nameraných hodnôt
- Meranie skutočnej efektívnej hodnoty AC TRMS
- Hodnota rekcie AC 10...500 V / 288 V, 40...65 Hz
- Ďalšie monitorované parametre sú asymetria ASY, výpadok a sled fáz PHS a automonitorovanie funkcie prístroja CHYBA
- Možnosť nastavenia oneskorenia spustenia, rekacie a uvoľnenia v rozsahu 0,0...300 s
- Dve oddelené ALARM relé s nastaviteľným režimom N/C alebo N/O
- Doba reakcie výstupných relé < 80 ms
- LED indikácia poruchových stavov a pamäť poruchy
- Možnosť ochrany nastavení prístroja heslom a zaplombovaním krytu
Parametry ochrán podľa PPDS - Príloha 4:
| Funkcia | Rozsah nastavenia | Príklad nastavenia | Časové oneskorenie | Príklad nastavenia |
| Podpätie 1.stupeň U < | 0,7 Un až 1,0 Un | 90 % Un | t (U<) |
0,5 s |
|---|---|---|---|---|
| Podpätie 2.stupeň U << |
0,7 Un až 1,0 Un | 80 % Un | t (U<<) |
0,1 s |
| Prepätie 1.stupeň U > |
1,0 Un až 1,2 Un | 110 % Un | t (U>) |
0,5 s |
| Prepätie 2.stupeň U >> |
1,0 Un až 1,2 Un | 120 % Un | t (U>>) |
0,1 s |
| Podfrekvencia 1.stupeň f < | 48 Hz až 50 Hz | 49,8 Hz | t (f<) |
0,5 s |
| Podfrekvencia 2.stupeň f << |
48 Hz až 50 Hz | 49,5 Hz |
t (f<<) |
0,1 s |
| Nadfrekvencia f > |
50 Hz až 52 Hz | 50,2 Hz |
t (f>) |
0,5 s |
Údaje boli prevzaté z "Pravidlá provozních distribučních sosustav - Příloha 4 - Pravidla pro paralelní provoz zdrojů se sítí provozovatele distribuční sosutavy" (Kapitola 8 - Ochrany). Viac informácií tu.
Monitor izolačného stavu AC, DC a AC+DC IT sietí v solárnych aplikáciách alebo aplikáciách s vysokou hodnotou zvodovej kapacity
- Merací princíp AMPSTEP
- Prístroj s automatickým prispôsobením meracieho napätia podmienkam siete až do zvodovej kapacity 999 µF
- Napäťový rozsah AC, 3 (N)AC 0...793 V, DC 0...650 V
- Frekvenčný rozsah DC, 0,2...460 Hz
- Pomocou väzbových členov možno prístroj aplikovať i na siete s vyšším napätím
- Dve nastaviteľné hodnoty reakcie v rozsahu 1 kΩ ... 10 M
- Dve výstupné prepínacie relé nastaviteľné N/C alebo N/O
- Verzia "B" so zbernicou BMS a možnosťou vzájomného prepojenia prístrojov pre monitorovanie izolácie IRDH
- Verzia "W" s vyššou otrasuvzdornosťou a seismickou odolnosťou
